Инструкция
ECL Comfort 210 / 310, приложение A217 / A317

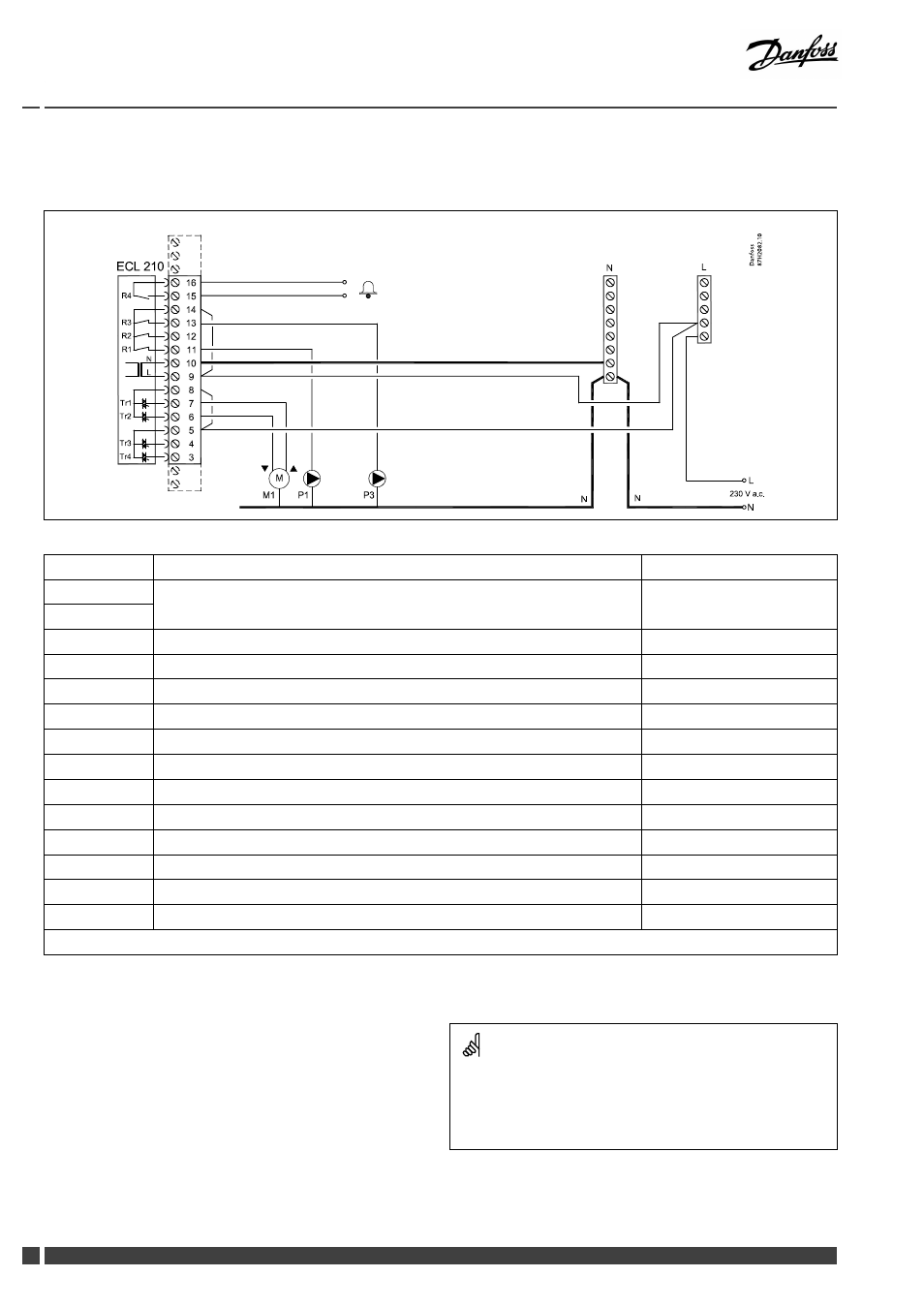

2.5.2 Электрические соединения, ~ 230 В, электропитание, насосы, регулирующие клапаны с электроприводом и т.п.
Применение A217.1
D
a
n
fo
ss
8
7
H
2
0
8
2
.1
0
Клемма
Описание
Макс. нагрузка
16
15
Сигнальное устройство
4 (2) A / 230 В перем. тока*
14
Фаза управления насосами
13
P3
Циркуляционный насос ГВС, ВКЛ. / ВЫКЛ.
4 (2) A / 230 В перем. тока*
12
Не используется
11
P1
Насос нагрева / зарядки ГВС, ВКЛ. / ВЫКЛ.
4 (2) A / 230 В перем. тока*
10
Напряжение питания 230 В перем. тока — нейтраль (N)
9
Напряжение питания 230 В перем. тока — фаза (L)
8
M1
Фаза для управления регулирующим клапаном с электроприводом
7
M1
Регулирующий клапан с электроприводом - открытие
0.2 A / 230 В перем. тока
6
M1
Регулирующий клапан с электроприводом - закрытие
0.2 A / 230 В перем. тока
5
Не используется
4
Не используется
3
Не используется
* Контактная группа реле: 4 A для омической нагрузки, 2 A для индуктивной нагрузки
Установленные на заводе перемычки:
5 с 8, 9 с 14, L с 5 и L с 9, N с 10
Сечение провода: 0.5–1.5 мм²
Неправильное подключение может привести к повреждению
электронных выходов.
Макс. 2 x 1.5 мм² провода может быть подключено к каждой
винтовой клемме.
