Инструкция

ECL Comfort 210 / 310, приложение A217 / A317

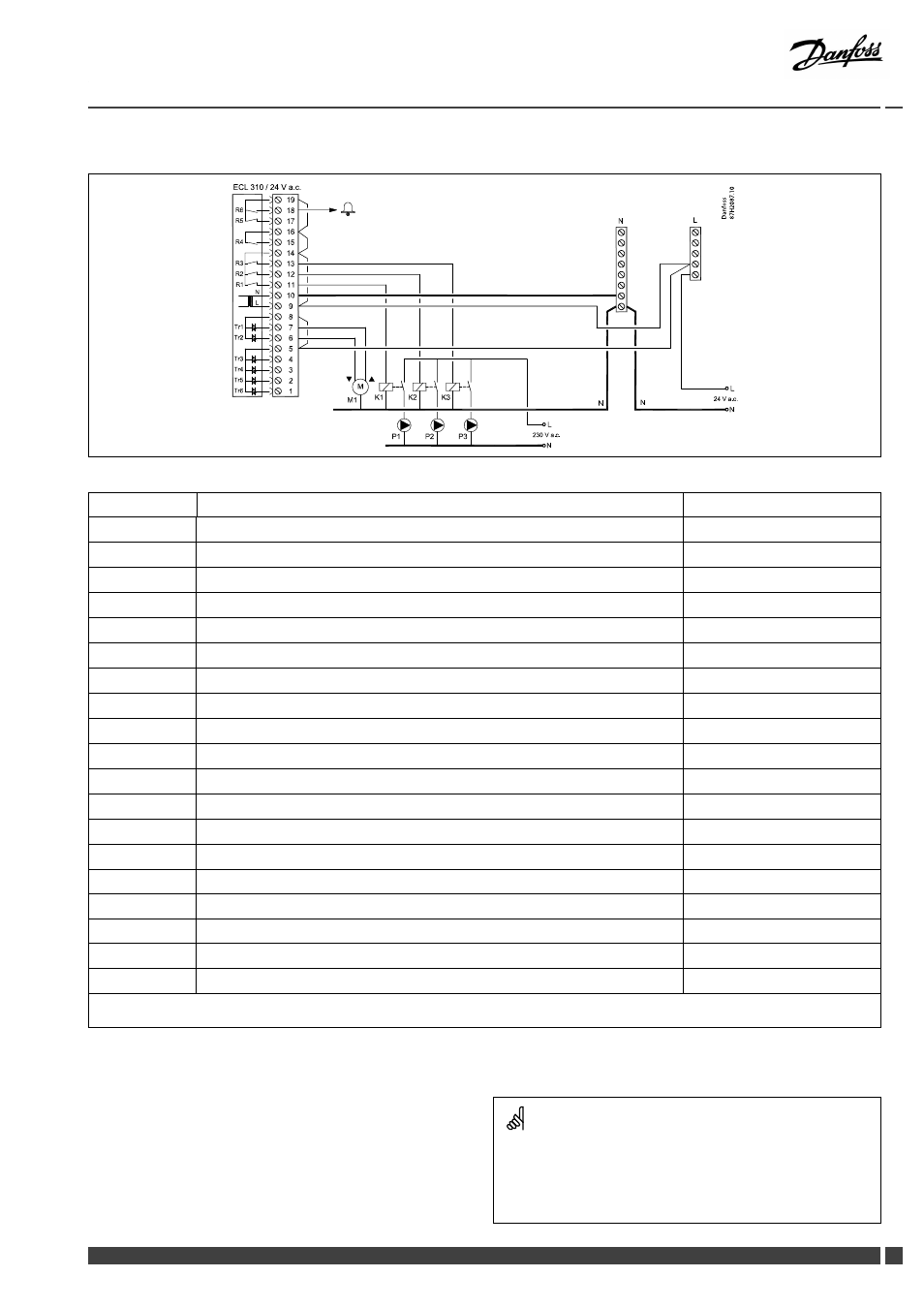

Применение A317.2

ECL 310 / 24 V a.c.

D

a

n

fo

ss

8

7

H

2

0

8

7

.1

0

Клемма

Описание

Макс. нагрузка

19

Фаза выхода аварийной сигнализации

18

R6

Сигнальное устройство

4 (2) A / 24 В перем. тока*

17

Не используется

16

Объединение фаз

15

Не используется

14

Фаза управления насосами

13

K3

Циркуляционный насос ГВС, ВКЛ. / ВЫКЛ.

4 (2) A / 24 В перем. тока*

12

K2

Насос зарядки ГВС, ВКЛ. / ВЫКЛ.

4 (2) A / 24 В перем. тока*

11

K1

Насос нагрева ГВС, ВКЛ. / ВЫКЛ.

4 (2) A / 24 В перем. тока*

10

Напряжение питания 24 В перем. тока — нейтраль (N)

9

Напряжение питания 24 В перем. тока — фаза (L)

8

M1

Фаза для управления регулирующим клапаном с электроприводом

7

M1

Регулирующий клапан с электроприводом - открытие

1 A / 24 В перем. тока

6

M1

Регулирующий клапан с электроприводом - закрытие

1 A / 24 В перем. тока

5

Не используется

4

Не используется

3

Не используется

2

Не используется

1

Не используется

* Контактная группа реле: 4 A для омической нагрузки, 2 A для индуктивной нагрузки

Установленные на заводе перемычки:
5 с 8, 9 с 14, 14 с 16, 16 с 19, L с 5 и L с 9, N с 10

Сечение провода: 0.5–1.5 мм²
Неправильное подключение может привести к повреждению
электронных выходов.
Макс. 2 x 1.5 мм² провода может быть подключено к каждой
винтовой клемме.

Danfoss District Energy

VI.LG.U2.50

DEN-SMT/DK

43
