Инструкция
ECL Comfort 210 / 310, приложение A217 / A317

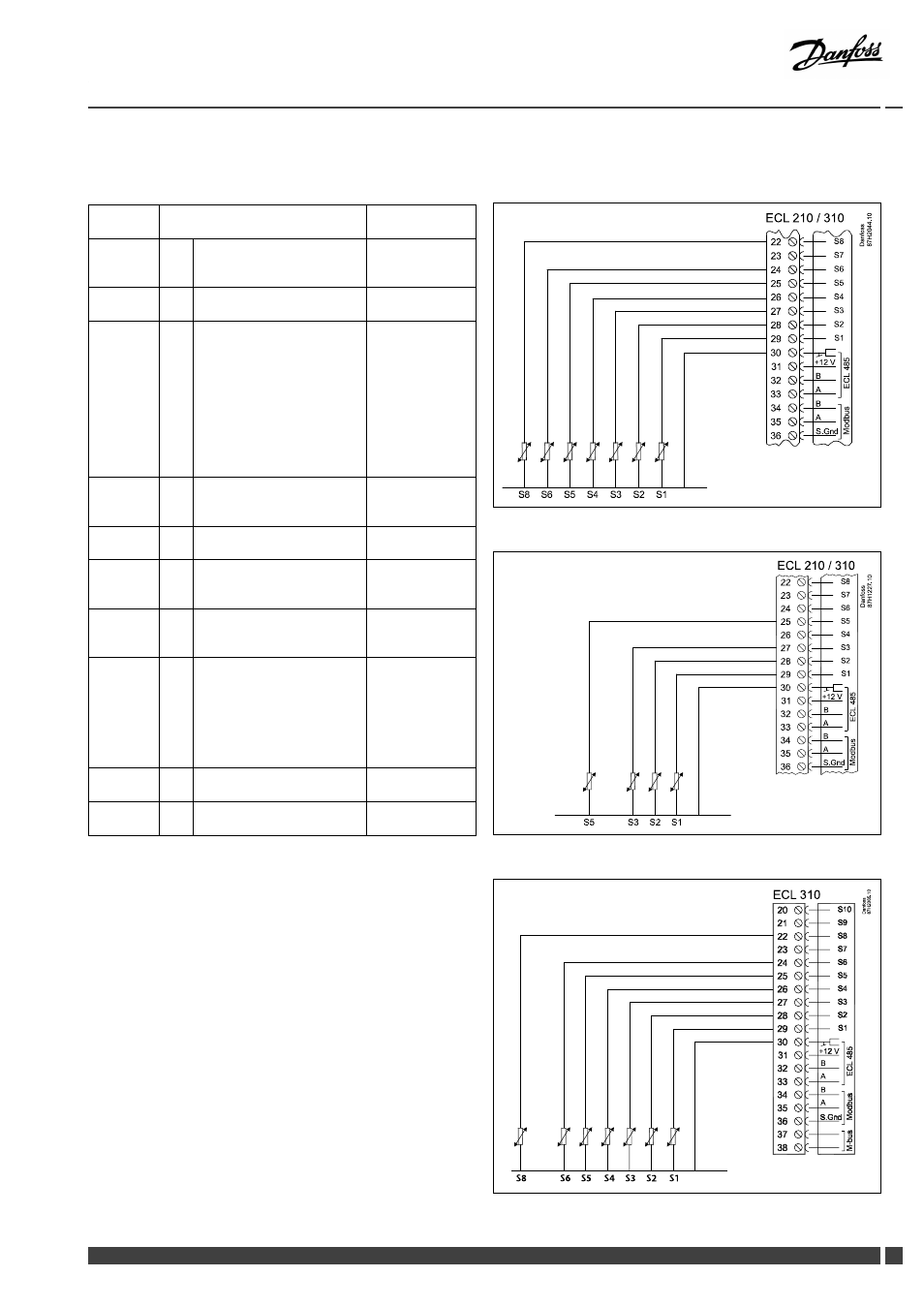

2.5.5 Электрические соединения, датчики температуры Pt 1000 и сигнализаторы
A217/ A317:
Клемма
Датчик / описание
Тип
(реком.)
29 и 30
S1
Датчик температуры
наружного воздуха*
(дополнительно)
ESMT
28 и 30
S2
Датчик температуры
подачи (дополнительно)
ESM-11 / ESMB /
ESMC / ESMU
27 и 30
S3
Датчик температуры
нагрева / зарядки ГВС **
(A217.1 / A317.1)
Датчик температуры
нагрева ГВС ** (A217.2 /
A317.2)
Датчик температуры ГВС **
(A217.3)
ESM-11 / ESMB /
ESMC / ESMU
26 и 30
S4
Датчик температуры
зарядки ГВС ** (только для
A217.2 / A317.2)
ESM-11 / ESMB /
ESMC / ESMU
25 и 30
S5
Датчик температуры
обратки (дополнительно)
ESM-11 / ESMB /
ESMC / ESMU
24 и 30
S6
Датчик температуры в
баке-аккумуляторе ГВС,
верхний***
ESMB /
ESMU
23 и 30
S7
Расходомер / теплосчетчик
(только для импульсного
сигнала и ECL Comfort 210)
22 и 30
S8
Датчик температуры в
баке-аккумуляторе ГВС,
нижний (A217.1 / A217.2 /
A317.1 / A317.2).
Датчик протока (A217.3)
ESMB /
ESMU
21 и 30
Только ECL 310:
Не используется
20 и 30
Только ECL 310:
Не используется
*
Используется для защиты от замерзания. Если датчик
температуры наружного воздуха не подключен или
в кабеле произошло короткое замыкание, регулятор
считает температуру наружного воздуха равной 0 (нулю)
°C.
**
Для правильного функционирования системы датчик
температуры зарядки / нагрева ГВС должен быть
подключен всегда! Если датчик не подключен или в кабеле
произошло короткое замыкание, регулирующий клапан с
электроприводом закрывается (функция безопасности).
***
Данный датчик используется, если требуется только один
датчик температуры бака-аккумулятора.
Установленная на заводе перемычка:
30 с общей клеммой.
A
A
B
B
ECL 210 / 310
D
a
n
fo
s
s
8
7
H
2
0
4
4
.1
0
Подключения для приложения 217.3:
8
7
H
2
0
6
5
.1
0
D
a
n
fo
s
s
A
A
B
B
S8 S6 S5 S4 S3 S2 S1
ECL 310
