Инструкция ECL Comfort 210 / 310, приложение A217 / A317
3.2 Чтение дисплея регулятора
Выбор избранного вида
Избранным видом является тот, который пользователь
выбрал как вид по умолчанию. Избранный вид отображает
информацию по температурам или агрегатам, за которыми
пользователь желает вести наблюдение.
Если диск не вращался в течение 20 минут, регулятор
автоматически переходит на вид, выбранный по умолчанию.
Для смены видов: Поворачивайте диск пока не дойдете до выбора
вида (
) в нижней правой части экрана. Нажмите на диск и
поверните для выбора избранного вида. Еще раз нажмите на диск.
Если вместо температуры отображается
"- -" соответствующий датчик не подсоединен.
"- - -" короткое замыкание соединения датчика.
Контур ГВС
На дисплее обзора 1 отображаются следующие сведения:
текущая температура ГВС, режим регулятора, требуемая
температура ГВС, а также комфортный график на текущий день.
На дисплее обзора 2 отображаются следующие сведения:
состояние управляемых компонентов, текущая температура
ГВС, (требуемая температура ГВС), режим регулятора,
температура обратки (предельное значение).
В зависимости от выбранного вида, на дисплее обзора контура
ГВС может отображаться следующая информация:
• текущая температура ГВС (50.3)
• режим работы регулятора ( )
• требуемая температура ГВС (50 °C)
• графики комфортной температуры для текущего дня (0 - 12 -
24)
• состояние управляемых компонентов(М1, Р1)
• текущая температура ГВС (50 °C), (требуемая температура ГВС
(50 °C)
• температура обратки (- - °C) (ограничение температуры (30))

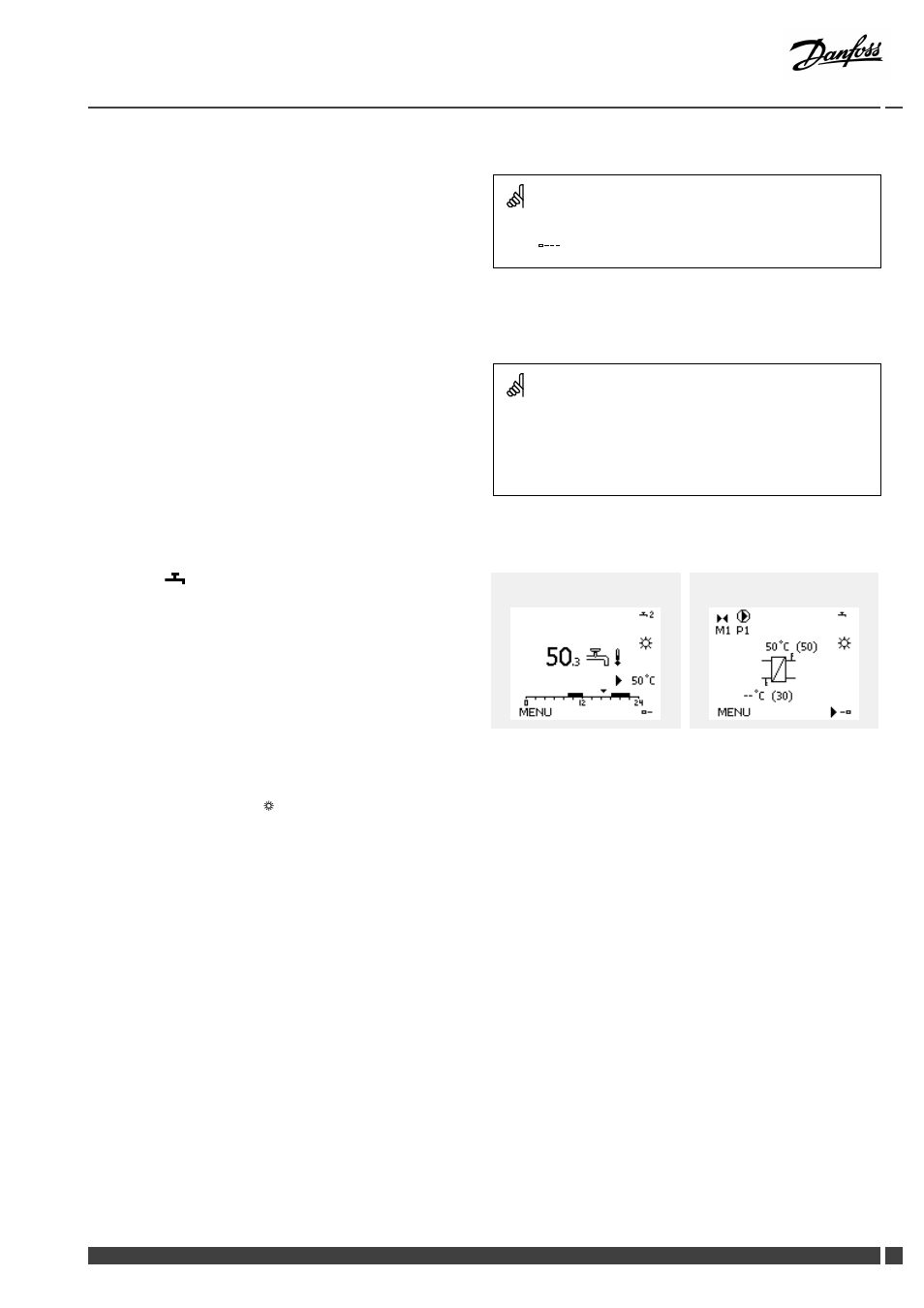

Дисплей обзора 1: Дисплей обзора 2:
Установка требуемой температуры
В зависимости от выбранного контура и режима работы, можно
ввести все настройки по дням прямо на дисплеях состояния
(обозначения символов см. на след.стр.).
