ECL Comfort 210 / 310, приложение A217 / A317
2.2 Определение типа системы
Определение типа системы
Регуляторы ECL Comfort предназначены для использования
в самых разнообразных системах теплоснабжения, горячего
водоснабжения (ГВС) и кондиционирования, различных
конструкций и мощностей. Если ваша система отличается
от тех, что представлены на рисунках, то вы можете
предварительно составить план вашей системы. С его
помощью вам будет проще пользоваться руководством по
установке, которое проведет вас через весь процесс установки
и настройки регулятора.
ECL Comfort – универсальный регулятор, который может
применяться в самых различных системах. Исходя
из стандартных схем, представленных ниже, можно
сконструировать любую систему. В этом разделе вы найдете
примеры наиболее часто используемых систем. Если ваша
система не совпадает в точности ни с одной из них, подберите
схему, имеющую наибольшее сходство и внесите в нее
собственные изменения.

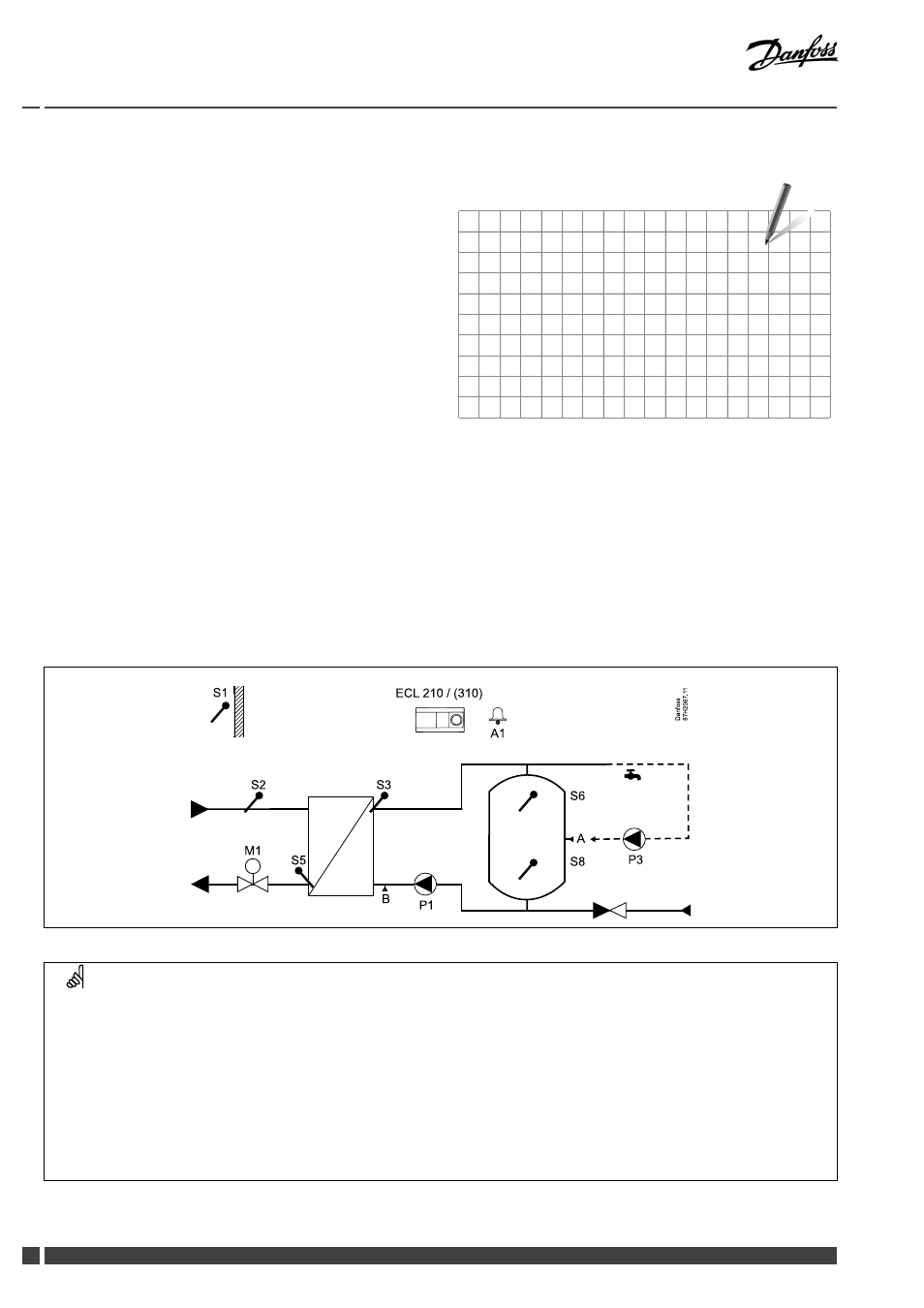

A217.1 / A317.1, пример а:
Система зарядки ГВС, независимое подключение. Циркуляция ГВС через бак-аккумулятор ГВС или теплообменник.
S 1
D
a
n
fo
s
s
8
7
H
2
0
6
7
.1
1
ECL 210 / (310)
M1
A1
P 1
S 3
S 5
S 6
S 8
P 3
A
B
S 2
Специальные настройки для приложений A217.1 / A317.1, пример а:
Циркуляционный трубопровод ГВС может быть подключен к баку-аккумулятору ГВС (в точке "А") для циркуляции по
внутреннему контуру или к теплообменнику (в точке "В") для циркуляции по внешнему контуру.
Навигация:
Идент. номер:
Рекомендуемая
настройка:
МЕНЮ (MENU) (циркуляция по внутреннему контуру ГВС) \ Настройки
(Settings) \ Приложение (Application): "Пост. рег. Т"
11054
ВЫК
МЕНЮ (MENU) (циркуляция по внешнему контуру ГВС) \ Настройки (Settings)
\ Приложение (Application): "Пост. рег. Т"
11054
ВКЛ
10
