Инструкция по эксплуатации Danfoss VFQ 2 (21)
Страница 9
9
Type AFPQ (4) / VFQ 2 (21)
ENGLISH

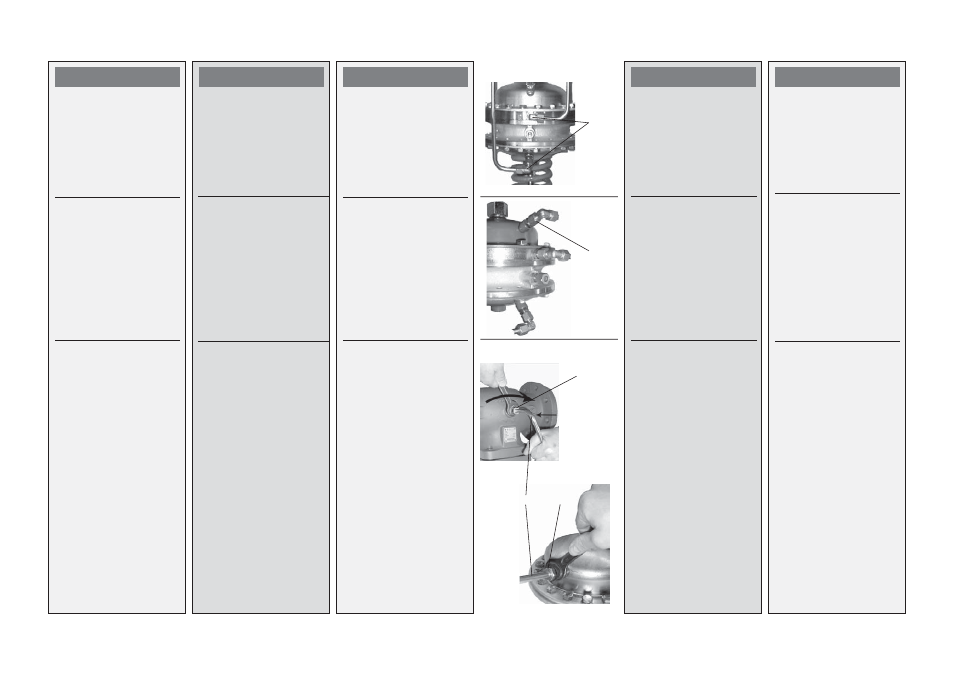

➀
AFPQ 4
Mount two angles.
For DN150 - 250, screw
additional angle
➁
.
6. Press impulse tube
➄
into the threaded joint up
to its stop.
7. Tighten union nut
➃
Torque 40 Nm
FRANCAIS
➀
AFPQ 4
Monter 2 coudes
Pour DN 150 – 250 visser
un coude supplémentaire
➁
6. Pousser la conduite de
commande
➄
dans le
filetage jusqu’en butée.
7. Serrer l’écrou prisonnier
➃
, facteur de serrage 40
N m
DEUTSCH
➀
AFPQ 4
Zwei Winkel montieren
Für DN150 - 250
zusätzlichen Winkel
➁
anschrauben
6. Steuerleitung
➄
in die
Verschraubung bis zum
Anschlag drücken
7. Überwurfmutter
➃
anziehen,
Anzugsmoment 40 Nm
POLSKI
➀
AFPQ
Zamontowaæ 2 z³¹czki
k¹towe.
Dla DN 150 250, wkrêciæ
dodatkow¹ z³¹czkê k¹tow¹
➁
.
6. Wcisn¹æ przewód
impulsowy
➄
w ³¹cznik
gwintowany najg³êbiej
jak mo¿na.
7. Dokrêciæ nakrêtkê
³¹cz¹c¹
➃
. Moment: 40
Nm.
АНГЛИЙСКИЙ
➀
AFPQ 4
Установить 2 уголка.
Для Д
У
150 250, завернуть
дополнительный уголок
➁
.
6. Вставить импульсную
трубку
➄
в резьбовое
соединение до упора.
7. Затянуть
соединительную гайку
➃
крутящим моментом 40
Нм.
➃
➄
➂
➀
➁
