24
Ru
Подключения
1 Индикатор HDMI
Высвечивается при поступлении сигнала
выбранного источника приема на гнезда HDMI IN
(смотрите стр. 14).
2 Индикатор DOCK
• Высвечивается при подключении iPod к
универсальному доку Yamaha для iPod
(например, YDS-10, продающийся отдельно),
подключенному к терминалу DOCK данного
аппарата (смотрите стр. 20) и выборе
источника приема V-AUX.
• Мигает во время спаривания подключенного
адаптера Yamaha для Bluetooth (например,
YBA-10, продающийся отдельно) и компонента
Bluetooth (смотрите стр. 55) или во время
поиска адаптером Bluetooth компонента
Bluetooth (смотрите стр. 55).
• Высвечивается при подключении
подключенного адаптера Yamaha для Bluetooth
к компоненту Bluetooth (смотрите стр. 20).
3 Индикатор ENHANCER
Высвечивается при выборе режима Compressed
Music Enhancer (смотрите стр. 40).
4 Индикаторы источников поступающего
сигнала
Для указания текущего выбранного источника
приема, высвечивается соответствующий курсор.
5 Индикатор YPAO
Высвечивается при работе функции “AUTO
SETUP” и если колонки, настроенные с помощью
“AUTO SETUP”, используются без изменений
(смотрите стр. 26).
6 Индикаторы тюнера
Высвечиваются при установке данного аппарата в
режим настройки ЧМ или АМ (смотрите стр. 45 - 47).
7 Индикатор 96/24
Высвечивается во время приема данным
аппаратом сигнала DTS 96/24.
8 Индикатор MUTE и индикатор уровня
VOLUME
• Индикатор MUTE высвечивается во время
работы функции MUTE (смотрите стр. 37).
• Показывает уровень громкости,
установленный в данный момент.
9 Индикатор PCM
Загорается во время воспроизведения данным
аппаратом цифровых аудиосигналов PCM (Pulse
Code Modulation – импульсно-кодовая модуляция).
0 Индикаторы декодеров
Во время работы любого из декодеров данного
аппарата, высвечивается соответствующий
индикатор.
A Индикатор наушников
Высвечивается при подключении наушников
(смотрите стр. 37).
B Индикаторы SP A B
Высвечивается в соответствии с задействованным
набором фронтальных колонок (смотрите
стр. 35).
SP A: Задействованы колонки FRONT A.
SP B: Задействованы колонки FRONT B.
C Индикатор ZONE2
Высвечивается во время работы функции Zone 2
(смотрите стр. 75).

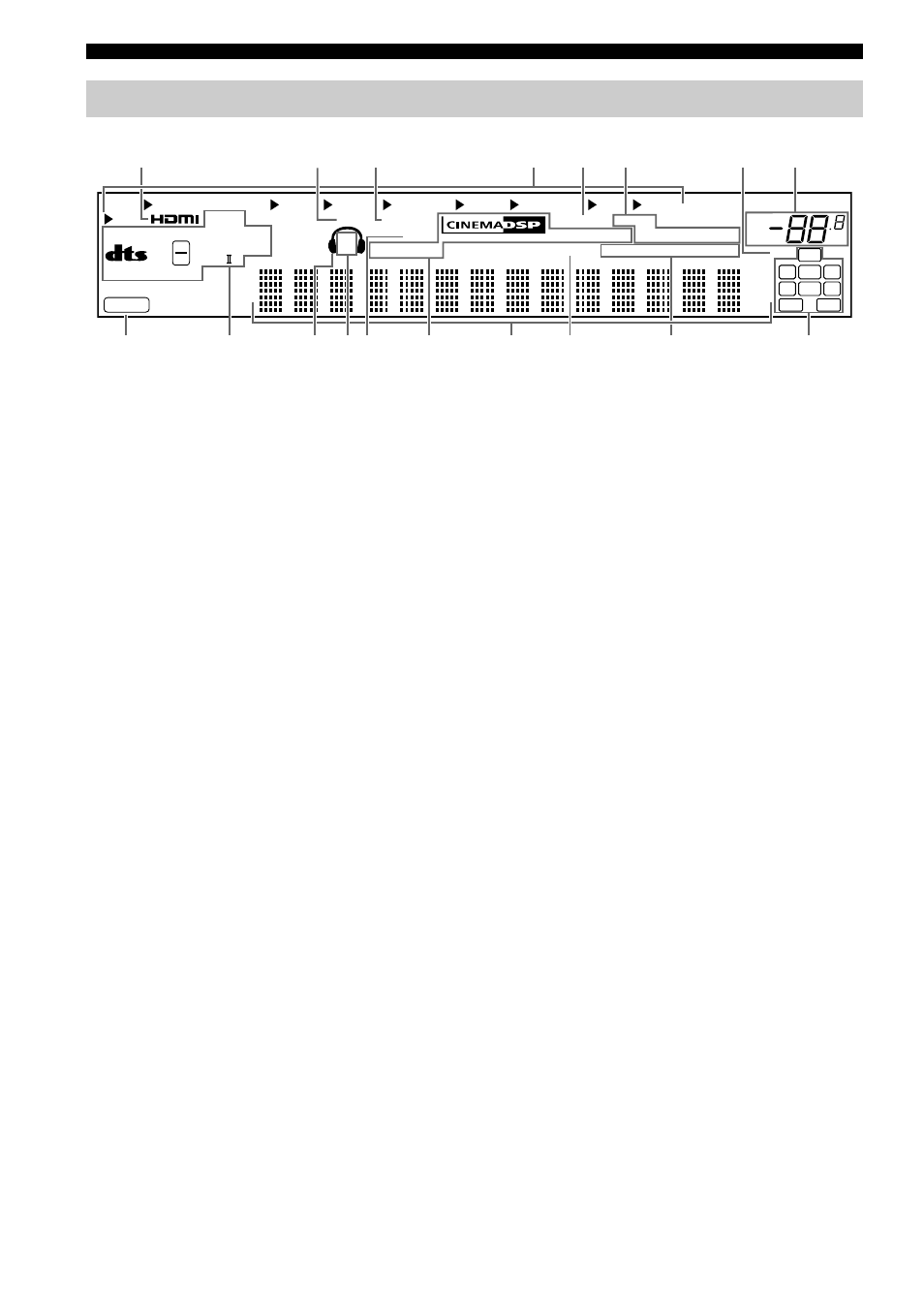

Дисплей фронтальной панели
MUTE
ms
dB
ft
VOL.
dB
PCM
96/24
VIRTUAL AUTO
YPAO MEMORY
TUNED STEREO
EON CT RT PTY PS HOLD PTY SLEEP
USB
MULTI CH DVR V-AUX DTV/CBL DVD CD MD/CD-R TUNER
MATRIX DISCRETE
ES
DOCK ENHANCER
SILENT CINEMA
ZONE 2 SP
A B 96
24
q PL x
LFE
L L C R
SL SB SR
SBR SBL
q EX
q DIGITAL PLUS
G H F E C B D A 0 9
1 2 3 4 5 6 7 8
