11
Ru
Подключения
Ру
сс
кий
ПОДГ
О
Т
ОВК
А
Убедитесь в правильном подключении левого канала (L), правого канала (R), “+” (красный) и “–”
(черный). При плохих подключениях, данный аппарат не может аккуратно воспроизводить источники
приема.

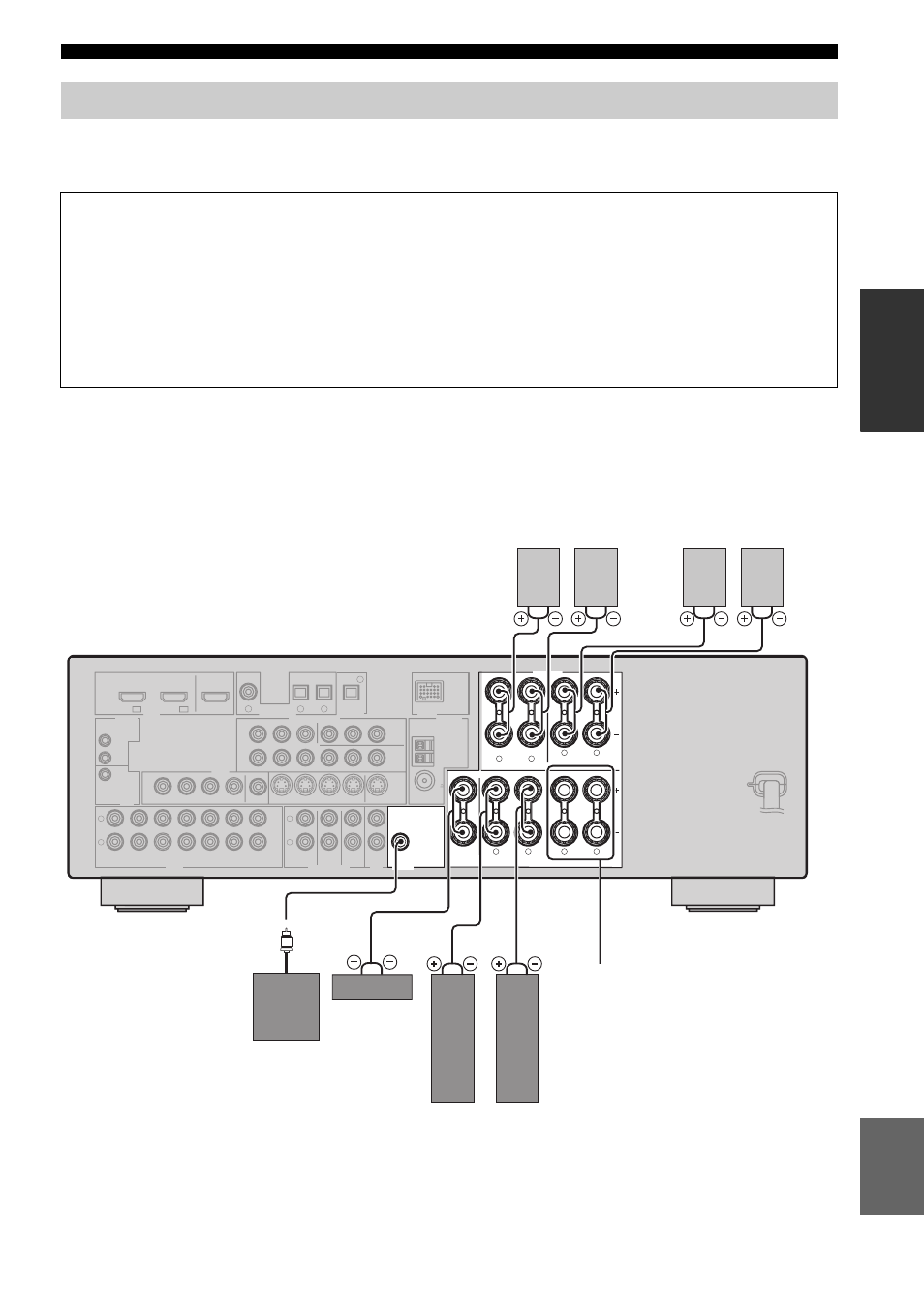

Подключение колонок
Предупреждение
•
Перед подключением колонок убедитесь, что вилка силового кабеля переменного тока
отсоединена от розетки переменного тока.
•
Открытые провода колонок не должны соприкасаться друг с другом, или с любой металлической
частью данного аппарата. Это может привести к поломке данного аппарата и/или колонок. При
коротком замыкании проводов колонок, на дисплее фронтальной панели при включении данного
аппарата отображается “CHECK SP WIRES”.
•
Используйте колонки с магнитным экраном. Если данный тип колонок все-же издает помехи при
использовании с экраном, разместите колонки на некотором расстоянии от экрана.
L
R SURROUND
L
R
FRONT B
L
R
FRONT A
CENTER
L
R
SURROUND BACK/BI-AMP
SINGLE
SWITCHED
MONITOR
OUT
L
R
DTV/CBL
DVR
DVD
MD/
CD-R
OUT
(REC)
IN
(PLAY)
OUT
IN
DTV/CBL
DVR
DVD
OUT
OUT
+12V
15mA MAX.
IN
IN
MONITOR
OUT
DTV/CBL
DVR
DVD
OUT
S VIDEO
IN
CD
L
R
SUB
WOOFER
SUB
WOOFER
SURROUND
CENTER
MULTI CH INPUT
AUDIO
VIDEO
OUTPUT
ZONE 2
OUT
FRONT(6CH)
SB(8CH)
1
2
3
DTV/CBL
DTV/CBL
MD/CD-R
OUT
DTV/CBL
DVR
DVD
DVD
OPTICAL
COAXIAL
DVD
P
R
P
B
Y
P
R
P
B
Y
MONITOR OUT
AM
GND
FM
75
UNBAL.
COMPONENT VIDEO
ANTENNA
SPEAKERS
HDMI
REMOTE
TRIGGER
OUT
DIGITAL INPUT
VIDEO
IN1
IN2
AC OUTLETS
4
MD/CD-R
DIGITAL
OUTPUT
DOCK
Фронтальные колонки
(FRONT A)
Колонки окружающего
звучания
Сабвуфер
Правая
Центральная
колонка
При использовании одной тыловой
колонки окружающего звучания,
подключите колонку к левому терминалу
SURROUND BACK (SINGLE).
Левая
Левая
Левая
Правая
Правая
Терминалы FRONT B
Подключите альтернативную
фронтальную акустическую систему
(FRONT B).
Тыловые колонки
окружающего звучания
