16
Ru
Подключения

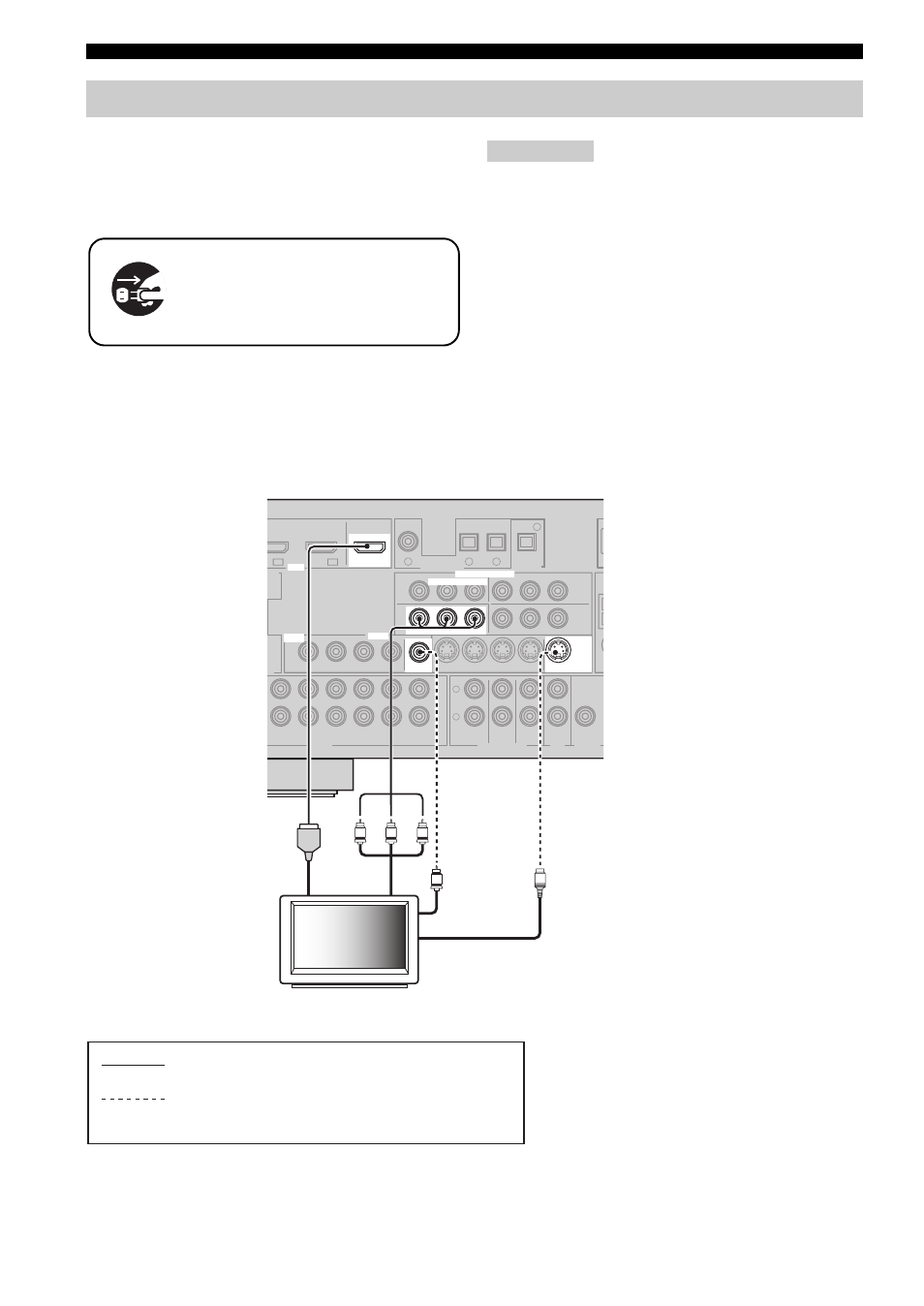

Подключите телевизор (или проектор) к гнезду
HDMI OUT, гнездам COMPONENT VIDEO
MONITOR OUT, гнезду S VIDEO MONITOR
OUT или гнезду VIDEO MONITOR OUT данного
аппарата.
y
Можно выбрать воспроизведение аудиосигналов HDMI на
данном аппарате или на другом компоненте HDMI,
подключенном к гнезду HDMI OUT данного аппарата. С
помощью параметра “SUPPORT AUDIO” в “SOUND MENU”
выберите компонент для воспроизведения аудиосигналов HDMI
(смотрите стр. 64).
•
Некоторые видеоэкраны, подключенные к данному
аппарату через подключение DVI, не распознают
поступающие аудио/видеосигналы HDMI, если они
находятся в режиме ожидания. В таком случает,
беспорядочно мигает индикатор HDMI.
•
При подключении телевизионного экрана или
проектора через соединение HDMI, экранное меню не
отображается. В таких случаях, подключите
телевизионный экран или проектор через
компонентное, S-video или видеоподключение.
•
Подключите принимаемые компоненты-источники к
гнезду HDMI IN DVD или HDMI IN DTV/CBL для
отображения видеоизображения на видеоэкране,
подключенном к гнезду HDMI OUT.
Подключение видеокомпонентов
Убедитесь, что данный аппарат и
другие компоненты отсоединены
от розеток переменного тока.
Примечания
MONITOR
OUT
DTV/CBL
DVR
DVD
D/
-R
OUT
(REC)
OUT
IN
DTV/CBL
DVR
DVD
OUT
MAX.
IN
MONITOR
OUT
DTV/CBL
DVR
DVD
OUT
S VIDEO
IN
CD
L
R
SUB
WOOFER
WO
SURROUND
CENTER
MULTI CH INPUT
AUDIO
VIDEO
OUTPUT
ZONE 2
OUT
FRONT(6CH)
SB(8CH)
1
2
3
DTV/CBL
DTV/CBL
MD/CD-R
OUT
DTV/CBL
DVR
VD
DVD
OPTICAL
COAXIAL
DVD
P
R
P
B
Y
P
R
P
B
Y
MONITOR OUT
COMPONENT VIDEO
HDMI
OTE
GER
UT
DIGITAL INPUT
VIDEO
IN1
IN2
4
MD/CD-R
DIGITAL
OUTPUT
MONITOR
OUT
MONITOR
OUT
S VIDEO
VIDEO
OUT
P
R
P
B
Y
MONITOR OUT
COMPONENT VIDEO
HDMI
VIDEO
P
R
P
B
V
S
Y
Телевизор
(или проектор)
Видеовход
Компонентный
видеовход
Вход S-video
Вход HDMI
обозначает рекомендуемые подключения
обозначает альтернативные подключения
(Одно для видеоподключения, и одно для
аудиоподключения)
