Расположите колонки в комнате и подключите их
к данному аппарату.
1
Расположите колонки и сабвуфер в
комнате.
2
Подключите кабели колонок к каждой
колонке.
Провода отличаются цветом или формой,
например, один может быть отмечен
полосками, углублениями или складками.
Подключите провод с полосками
(углублениями и т.д.) к терминалам “+”
(красный) колонки. Подключите гладкий
провод к терминалам “–” (черный).
3
Подключите кабель каждой колонки к
терминалу соответствующей колонки
данного аппарата.
1 Убедитесь, что данный аппарат и сабвуфер
отсоединены от розеток переменного тока.
2 Для предотвращения короткого замыкания,
скрутите оголенные провода кабелей колонок.
3 Не давайте оголенным проводам колонок
соприкасаться друг с другом.
4 Не давайте оголенным проводам колонок
соприкасаться с любой металлической
частью данного аппарата.
Убедитесь в правильном подключении левого
канала (L), правого канала (R), “+” (красный)
и “–” (черный).
Фронтальные и центральная колонки
Колонки окружающего звучания и
тылового окружающего звучания
4
Подключите кабель сабвуфера к
входному гнезду сабвуфера и гнезду
SUBWOOFER OUTPUT данного аппарата.
Шаг 1: Установите колонки
L
R SURROUND
L
R
FRONT B
L
R
FRONT A
CENTER
L
R
SURROUND BACK/BI-AMP
SINGLE
SWITCHED
MONITOR
OUT
L
R
DTV/CBL
DVR
DVD
MD/
CD-R
OUT
(REC)
IN
(PLAY)
OUT
IN
DTV/CBL
DVR
DVD
OUT
OUT
+12V
15mA MAX.
IN
IN
MONITOR
OUT
DTV/CBL
DVR
DVD
OUT
S VIDEO
IN
CD
L
R
SUB
WOOFER
SUB
WOOFER
SURROUND
CENTER
MULTI CH INPUT
AUDIO
VIDEO
OUTPUT
ZONE 2
OUT
FRONT(6CH)
SB(8CH)
1
2
3
DTV/CBL
DTV/CBL
MD/CD-R
OUT
DTV/CBL
DVR
DVD
DVD
OPTICAL
4
MD/CD-R
COAXIAL
DVD
P
R
P
B
Y
P
R
P
B
Y
MONITOR OUT
AM
GND
FM
75
UNBAL.
COMPONENT VIDEO
ANTENNA
SPEAKERS
HDMI
REMOTE
TRIGGER
OUT
DIGITAL INPUT
DIGITAL
OUTPUT
VIDEO
DOCK
IN1
IN2
AC OUTLETS
L
R SURROUND
L
R
FRONT B
L
R
FRONT A
CENTER
L
R
SURROUND BACK/BI-AMP
SINGLE
SUB
WOOFER
OUTPUT
SPEAKERS
1
2
3
4

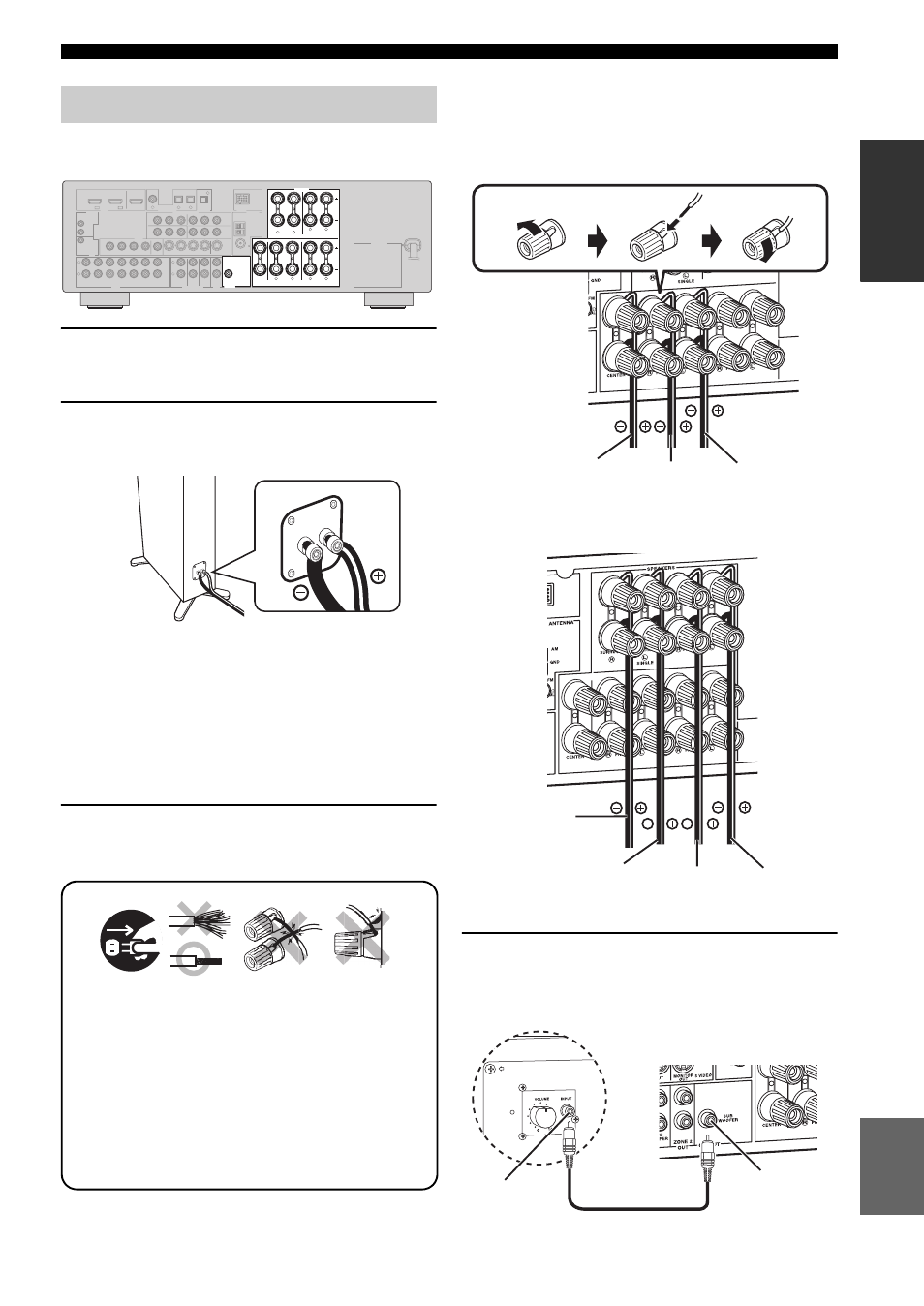

К фронтальной
правой колонке
К фронтальной
левой колонке
Освободите
Вставьте
Закрепите
К центральной
колонке
К тыловой
правой колонке
окружающего
звучания
К тыловой левой колонке
окружающего звучания
К левой колонке
окружающего
звучания
К правой колонке
окружающего
звучания
Гнездо
SUBWOOFER
OUTPUT
Кабель сабвуфера
Входное гнездо
Аудиовизуальный ресивер
Сабвуфер
