21
Ru
Подключения
Ру
сс
кий
ПОДГ
О
Т
ОВК
А

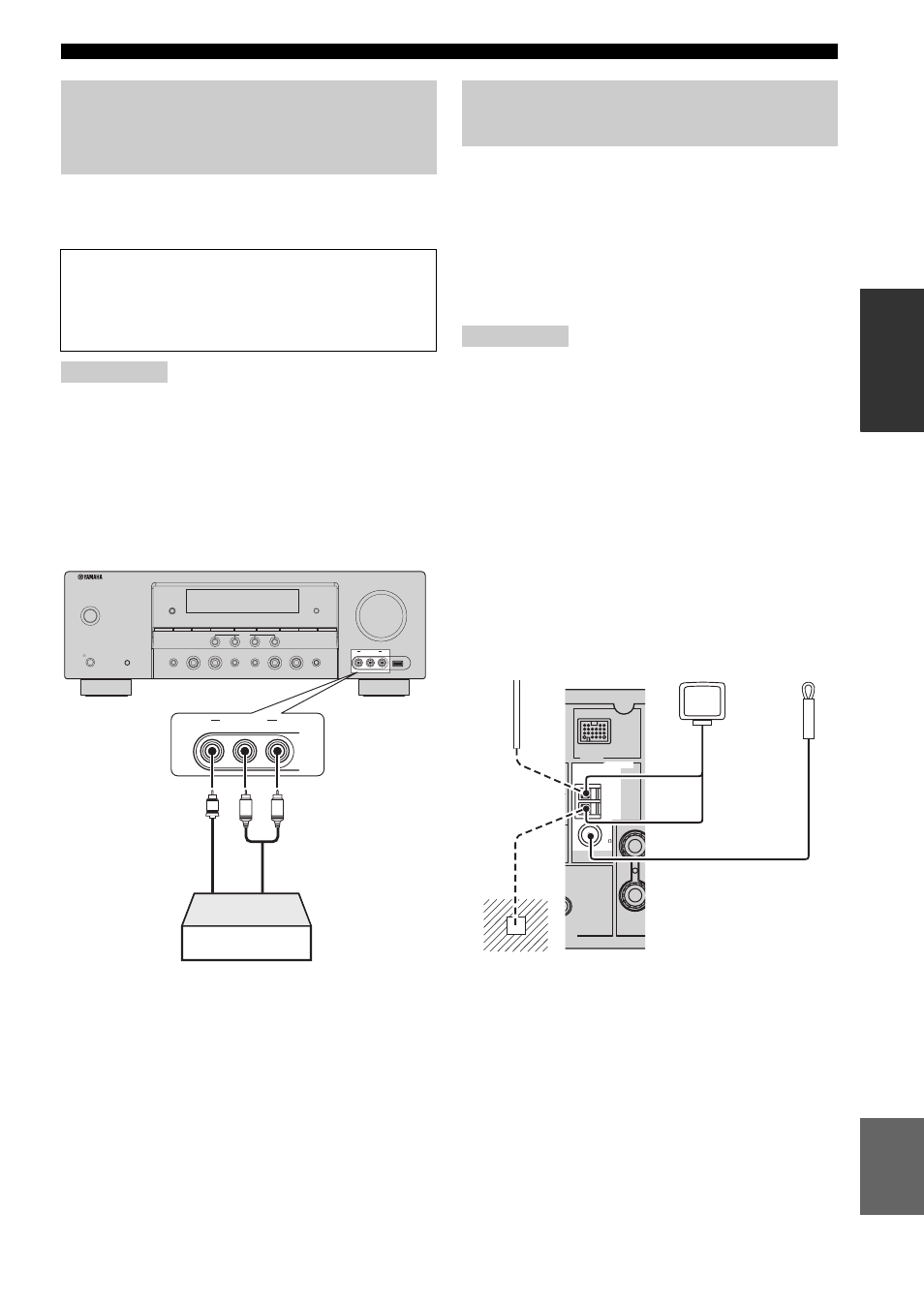

Для подключения игровой приставки или
видеокамеры к данному аппарату, используйте
гнезда VIDEO AUX на фронтальной панели.
• Для воспроизведения сигналов, поступающих на
данные гнезда, выберите параметр “V-AUX” как
источник поступающего сигнала.
• При приеме аудиосигналов через гнезда AUDIO и
терминал DOCK на задней панели, применяется
следующий приоритетный порядок для поступающих
сигналов:
1. DOCK
2. AUDIO
Внутренние ЧМ и АМ антенны поставляются
вместе с данным аппаратом. Подключите каждую
антенну надлежащим образом к соответствующим
терминалам. Вообще, данные антенны должны
обеспечивать достаточно сильный прием сигнала.
y
Смотрите стр. 22 для информации по подключению
поставляемой рамочной АМ антенны.
• Рамочная АМ антенна должна быть установлена на
расстоянии от данного аппарата.
• Рамочная АМ антенна должна всегда оставаться
подключенной, даже при подключении внешней АМ
антенны к данному аппарату.
• Внешняя антенна, установленная надлежащим
образом, принимает радиоволны чище, чем внутренняя
антенна. При плохом качестве приема, установите
внешнюю антенну. Для получения более подробной
информации о внешних антеннах, обратитесь к
ближайшему авторизированному дилеру Yamaha или в
сервис центр.
Использование гнезд VIDEO
AUX на фронтальной
панели
Предупреждение
Перед выполнением подключений,
обязательно выключите звук данного аппарата
и других компонентов.
Примечания
SPEAKERS PHONES
SILENT CINEMA
ON/OFF
A/B/OFF
l PRESET/TUNING/CH h A/B/C/D/E BAND ZONE 2
ON/OFF EDIT PRESET/TUNING MEMORY ZONE CONTROL TUNING AUTO/MAN'L
OPTIMIZER MIC
AUDIO SELECT DIRECT STRAIGHT
EFFECT
TONE CONTROL l INPUT h l PROGRAM h
VOLUME
SCENE
1 2 3 4
MAIN ZONE
SYSTEM OFF
VIDEO L AUDIO R VIDEO AUX USB
VIDEO L AUDIO R
VIDEO AUX
V L R
Игровая консоль
или видеокамера
Видеовыход Аудиовыход
Подключение ЧМ и АМ
антенн
Примечания
CENTER
O
SUB
WOOFER
PUT
AM
GND
FM
75
UNBAL.
ANTENNA
DOCK
AM
GND
FM
75
UNBAL.
ANTENNA
Внутренняя
ЧМ антенна
(поставляется)
Заземление (терминал GND)
Для обеспечения максимальной безопасности и
уменьшения помех, подключите терминал антенны
GND к хорошему заземлению. Хорошим заземлением
может послужить металлический штырь, введенный в
сырую землю.
Рамочная АМ
антенна
(поставляется)
Внешняя АМ антенна
Используйте 5-10 м
провод с виниловым
покрытием, вытянутый
наружу через окно.
