Подключения

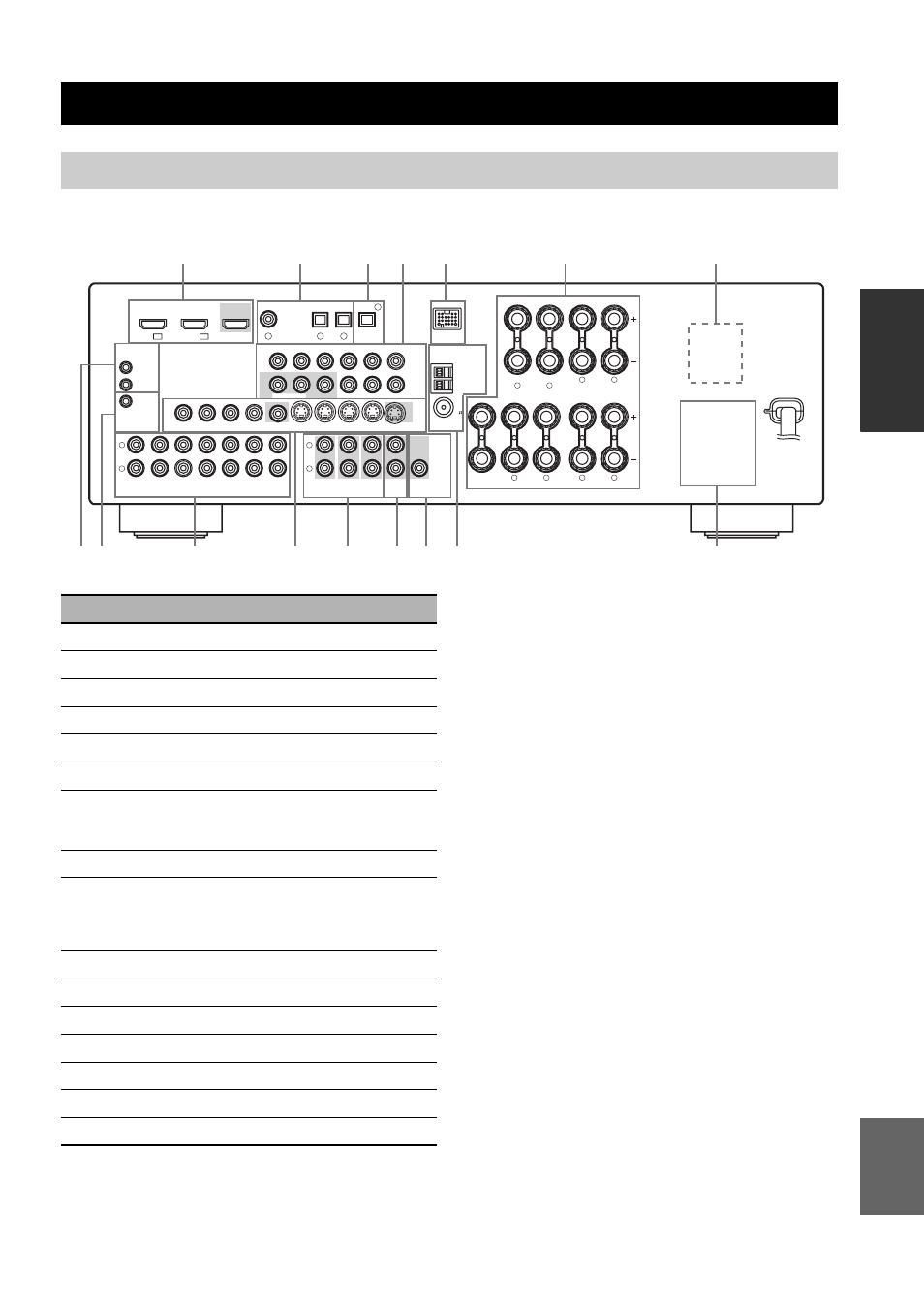

Задняя панель
L
R SURROUND
L
R
FRONT B
L
R
FRONT A
CENTER
L
R
SURROUND BACK/BI-AMP
SINGLE
SWITCHED
MONITOR
OUT
L
R
DTV/CBL
DVR
DVD
MD/
CD-R
OUT
(REC)
IN
(PLAY)
OUT
IN
DTV/CBL
DVR
DVD
OUT
OUT
+12V
15mA MAX.
IN
IN
MONITOR
OUT
DTV/CBL
DVR
DVD
OUT
S VIDEO
IN
CD
L
R
SUB
WOOFER
SUB
WOOFER
SURROUND
CENTER
MULTI CH INPUT
AUDIO
VIDEO
OUTPUT
ZONE 2
OUT
FRONT(6CH)
SB(8CH)
1
2
3
DTV/CBL
DTV/CBL
MD/CD-R
4
MD/CD-R
OUT
DTV/CBL
DVR
DVD
DVD
OPTICAL
COAXIAL
DVD
P
R
P
B
Y
P
R
P
B
Y
MONITOR OUT
AM
GND
FM
75
UNBAL.
COMPONENT VIDEO
ANTENNA
SPEAKERS
HDMI
REMOTE
TRIGGER
OUT
DIGITAL INPUT
DIGITAL
OUTPUT
VIDEO
DOCK
IN1
IN2
AC OUTLETS
1
2
4
5
3
6
7
E
A
D
F
C
B
0
8 9
Название
Стр.
1
Гнезда HDMI
14
2
Гнезда DIGITAL INPUT
13
3
Гнездо DIGITAL OUTPUT
13
4
Гнезда COMPONENT VIDEO
13
5
Терминал DOCK
20
6
Терминалы колонок
11
7
VOLTAGE SELECTOR
(Только модель для Азии и общая
модель)
3
8
Гнезда REMOTE IN/OUT
20
9
TRIGGER OUT гнездо
—
Гнездо вывода управления для
выборочной установки.
0
Гнезда AUDIO
13
A
Гнезда VIDEO
13
B
Гнезда MULTI CH INPUT
19
C
Гнезда ZONE 2 OUT
74
D
Гнездо SUBWOOFER OUTPUT
11
E
Терминалы ANTENNA
21
F
AC OUTLET(S)
22
