12
Ru

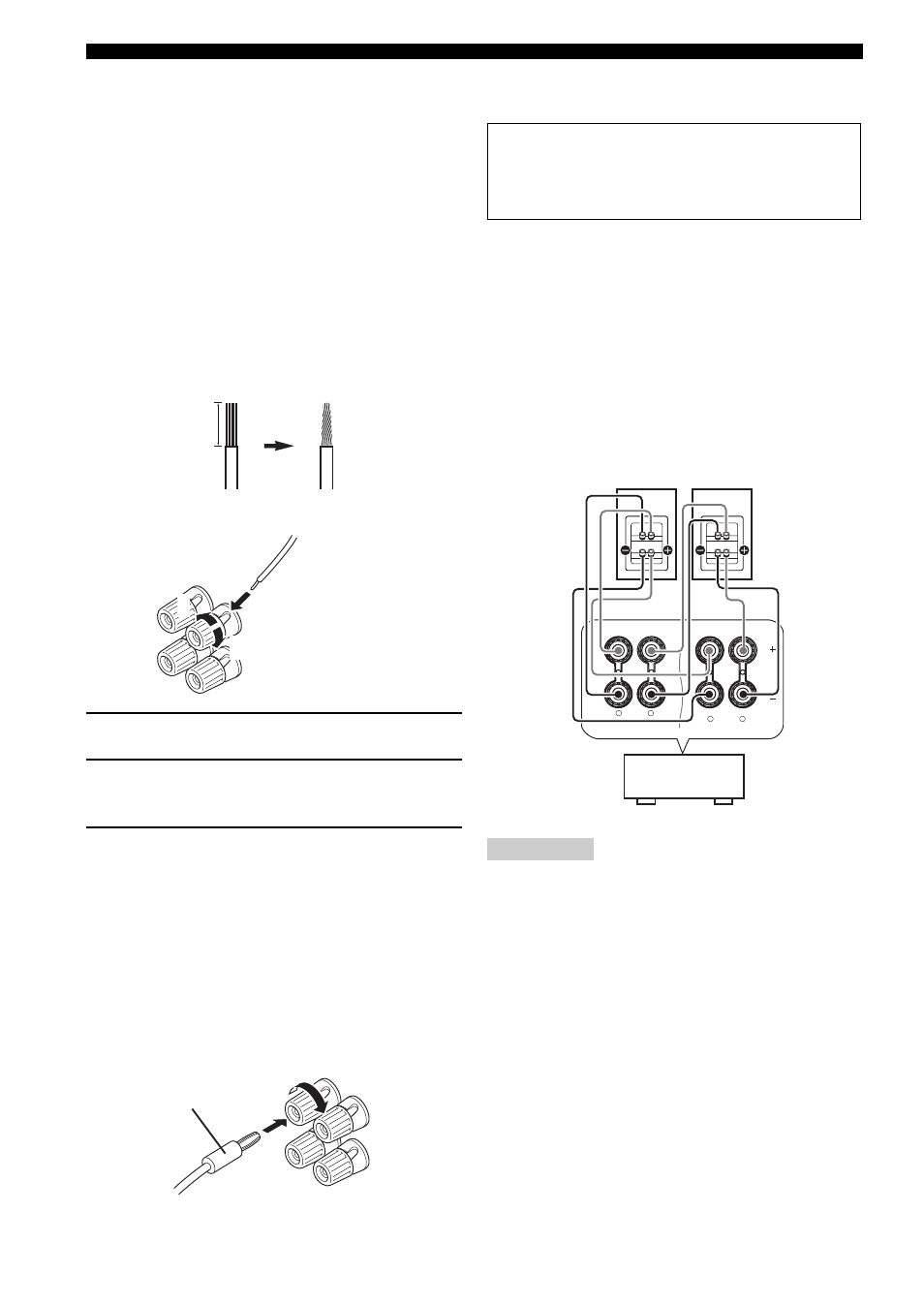

Подключения
■ До подключения к терминалу
SPEAKERS
Кабель колонок на самом деле состоит из двух
параллельных спаренных изолированных
проводов. Провода отличаются цветом или
формой, например, один может быть отмечен
полосками, углублениями или складками.
Подключите провод с полосками (углублениями и
т.д.) к терминалам “+” (красный) данного
аппарата и колонки. Подключите гладкий провод
к терминалам “–” (черный).
Удалите примерно 10 мм изоляционного слоя
на конце каждого кабеля колонки и затем
скрутите оголенные провода кабеля во
избежание короткого замыкания.
■ Подключение к терминалам FRONT A
1
Освободите головку.
2
Вставьте оголенный конец провода
колонки в отверстие терминала.
3
Закрутите головку для закрепления провода.
Подключение бананового штекера
(за исключением моделей для Европы,
России, Кореи и Азии)
Банановый штекер – это однополюсный
электрический соединитель, широко
используемый для завершения кабелей колонок.
Сначала, закрутите головку и затем вставьте
коннектор бананового штекера в конец
соответствующего терминала.
■ Использование подключений
двухканального усиления
Данный аппарат позволяет выполнить
подключения двухканального усиления к одной
акустической системе. Убедитесь, что колонки
поддерживают двухканальное усиление.
Для выполнения подключений двухканального
усиления, используйте терминалы FRONT и
SURROUND BACK как показано ниже. Для
запуска подключения двухканального усиления,
установите “BI-AMP” на “ON” в
“Дополнительные настройки” (смотрите стр. 77).
•
При выполнении обычного подключения, убедитесь,
что замыкающие бруски установлены в терминалы
соответствующим образом. Подробнее, смотрите
инструкцию к колонкам.
•
При использовании подключений двухканального
усиления, использование тыловых колонок
окружающего звучания невозможно.
10 мм
1
2
3
Красный:
положительный (+)
Черный:
отрицательный (–)
Банановый штекер
Предупреждение
Удалите замыкающие бруски или мостики для
разделения кроссоверов LPF (фильтр низких
частот) и HPF (фильтр высоких частот).
Примечание
L
R
FRONT A
L
R
SURROUND BACK/BI-AMP
SINGLE
Данный
аппарат
Левая
Правая
Фронтальные колонки
