19
Ru
Подключения
Ру
сс
кий
ПОДГ
О
Т
ОВК
А

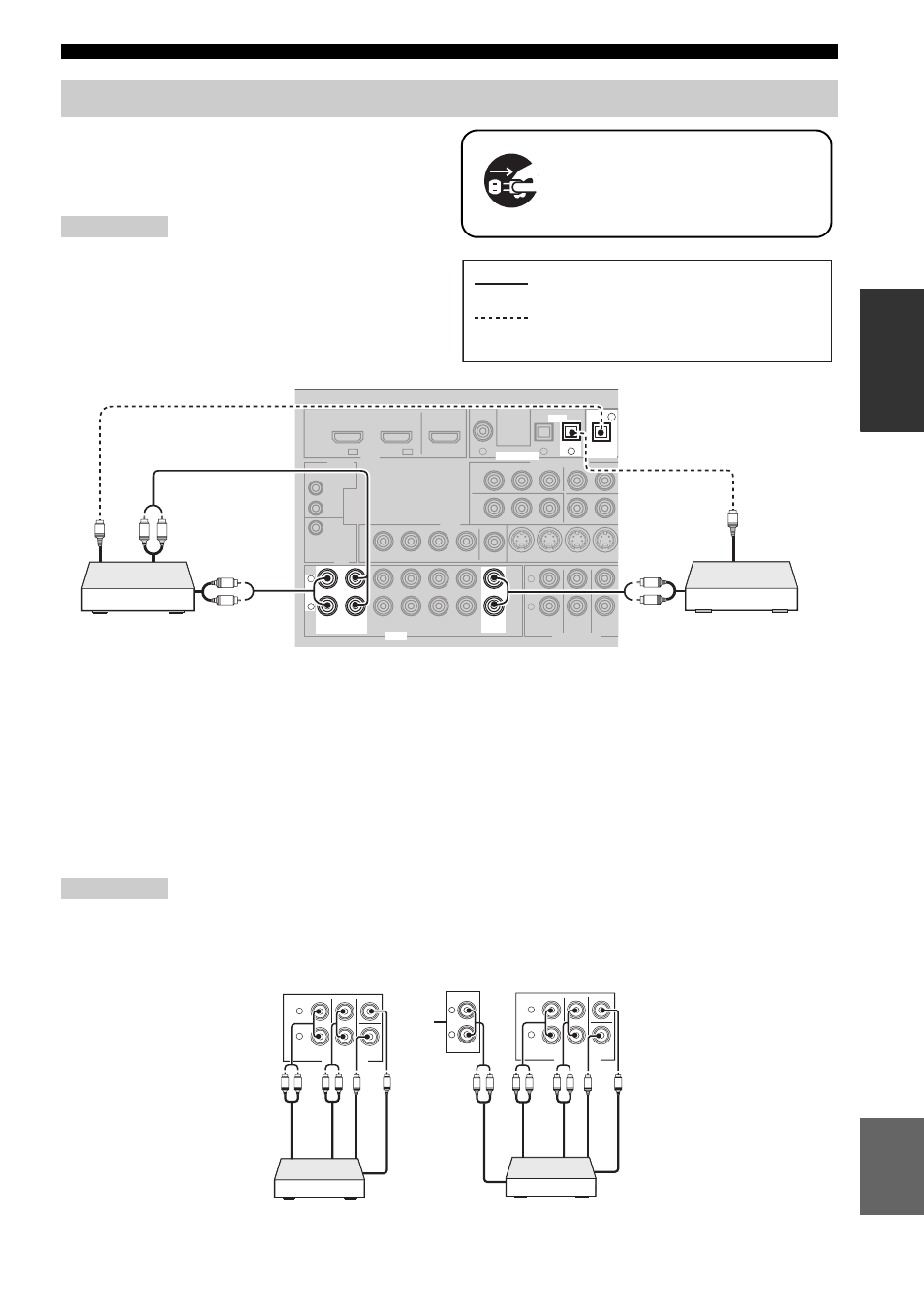

Подключите аудиокомпонент следующим образом.
■ Подключение CD-проигрывателя и
CD-магнитофона/MD-магнитофона
•
При подключении CD-проигрывателя через аналоговое
и цифровое подключение, приоритет отдается сигналу,
поступающему на гнездо DIGITAL INPUT.
•
Для выполнения цифрового подключения к компоненту,
кроме компонента по умолчанию для каждого гнезда
DIGITAL INPUT, выберите соответствующую
настройку “I/O ASSIGNMENT” (смотрите стр. 65).
■ Подключение многоформатного проигрывателя или внешнего декодера
Данный аппарат оборудован 6-ю дополнительными входными гнездами (левым и правым FRONT,
CENTER, левым и правым SURROUND и SUBWOOFER) для дискретного многоканального приема от
многоформатного проигрывателя, внешнего декодера, звукового процессора или предусилителя.
При установке “INPUT CH” на “8ch” в “MULTI CH SET” (смотрите стр. 67), для приема 8-канальных
сигналов, можно использовать входные гнезда, назначенные как “FRONT” в “MULTI CH SET”
(смотрите стр. 67) вместе с гнездами MULTI CH INPUT.
Подключите выходные гнезда многоформатного проигрывателя или внешнего декодера к гнездам
MULTI CH INPUT. Убедитесь, что левое и правое выходные гнезда подключены к левому и правому
входным гнездам для фронтального канала и канала окружающего звучания.
•
При выборе компонента, подключенного к гнездам MULTI CH INPUT как источника поступающего сигнала (смотрите стр. 36), данный
аппарат автоматически выключает цифровой процессор звукового поля, и выбор программ звукового поля становится невозможным.
•
Данный аппарат не перенаправляет сигналы, поступающие в гнезда MULTI CH INPUT, для компенсации звучания от отсутствующих
колонок. Перед использованием данной функции, рекомендуется подключить как минимум 5.1-канальную акустическую систему.
*1
Входные аналоговые аудиогнезда, назначенные как “FRONT” в “MULTI CH SET” (смотрите стр. 67).
Подключение аудиокомпонентов
Примечание
Убедитесь, что данный аппарат и
другие компоненты отсоединены
от розеток переменного тока.
обозначает рекомендуемые подключения
обозначает альтернативные подключения
Примечания
MONITOR
OUT
L
R
DTV/CBL
DVR
DVD
MD/
CD-R
OUT
(REC)
IN
(PLAY)
OUT
IN
DTV/CBL
DVR
DVD
OUT
OUT
+12V
15mA MAX.
IN
IN
DTV/CBL
DVR
DVD
OUT
IN
CD
L
R
SUB
WOOFER
SURROUND
CENTER
MULTI CH INPUT
AUDIO
VIDEO
FRONT(6CH)
SB(8CH)
1
2
3
DTV/CBL
DTV/CBL
CD
OUT
DVD
DVD
OPTICAL
COAXIAL
DVD
P
R
P
B
Y
P
R
P
MONITOR OUT
COMPONENT VIDEO
HDMI
REMOTE
TRIGGER
OUT
DIGITAL INPUT
VIDEO
IN1
IN2
4
MD/CD-R
DIGITAL
OUTPUT
L
R
MD/
CD-R
OUT
(REC)
IN
(PLAY)
CD
AUDIO
3
CD
OPTICAL
DIGITAL INPUT
4
MD/CD-R
DIGITAL
OUTPUT
L
R
O
O
R
L
L
R
CD-проигрыватель
CD-магнитофон или
MD-магнитофон
Аудиовыход
Оптический
выход
Аудиовход
Аудиовыход
Оп
ти
чес
ки
й в
хо
д
SB(8CH)
FRONT(6CH)
CENTER
SURROUND
SUB
WOOFER
L
R
L
R
SB(8CH)
FRONT(6CH)
CENTER
SURROUND
SUB
WOOFER
L
R
MULTI CH INPUT
MULTI CH INPUT
L
R
L
R
L
R
L
R
L
R
*1
В
ы
хо
д с
аб
вуф
ер
а
Многоформатный проигрыватель/
Внешний декодер (5.1-канальный выход)
Ц
ен
тра
льны
й вых
од
Вы
хо
д о
кр
уж
аю
щ
ег
о
зв
уч
ан
ия
Фро
нта
льны
й вых
од
Многоформатный проигрыватель/
Внешний декодер (7.1-канальный выход)
Фро
нта
льн
ы
й вы
ход
В
ы
хо
д са
бв
уф
ера
Цен
тра
льн
ы
й вы
ход
В
ы
хо
д ты
лов
ого
о
кру
жа
юще
го
зв
уча
ния
В
ыхо
д о
кр
уж
аю
щег
о
зв
уч
ан
ия
