Краткое руководство пользователя
6
Ru
1
Подключите цифровой коаксиальный
аудиокабель к цифровому
коаксиальному аудиовыходному гнезду
DVD-проигрывателя и гнезду DVD DIGITAL
INPUT COAXIAL данного аппрата.
2
Подключите видеокабель к композитному
видеовыходному гнезду DVD-проигрывателя
и гнезду DVD VIDEO данного аппарата.
3
Подключите видеокабель к
видеовходному гнезду видеоэкрана и
гнезду VIDEO MONITOR OUT данного
аппарата.
4
Подключите электровилку данного
аппарата и других компонентов к розетке
переменного тока.
y
Данный аппарат оборудован AC OUTLET(S) для
энергообеспечения других компонентов (за
исключением модели для Кореи). Смотрите стр. 22 для
подробной информации.

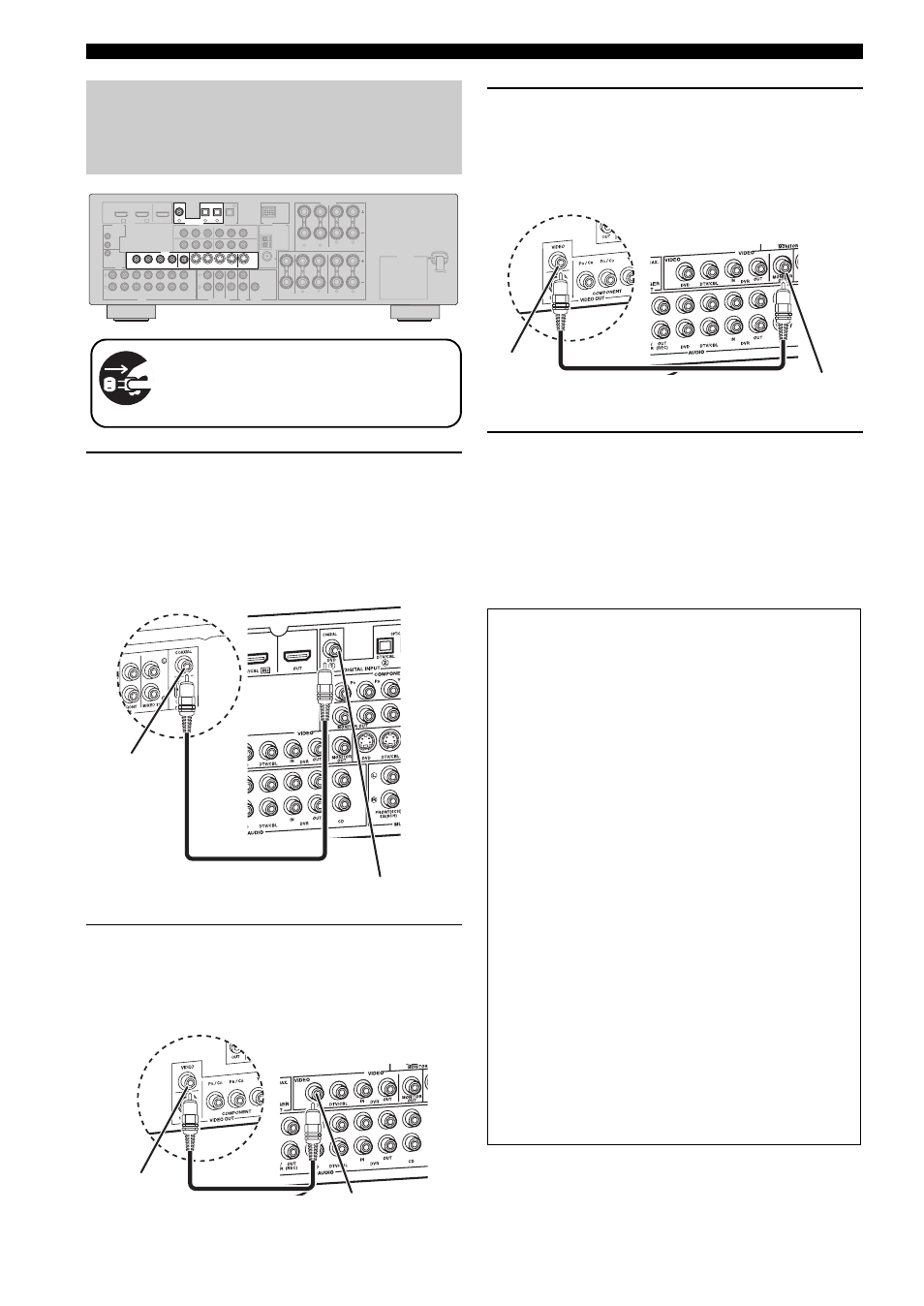

Шаг 2: Подключите
DVD-проигрыватель
и другие компоненты
L
R SURROUND
L
R
FRONT B
L
R
FRONT A
CENTER
L
R
SURROUND BACK/BI-AMP
SINGLE
SWITCHED
MONITOR
OUT
L
R
DTV/CBL
DVR
DVD
MD/
CD-R
OUT
(REC)
IN
(PLAY)
OUT
IN
DTV/CBL
DVR
DVD
OUT
OUT
+12V
15mA MAX.
IN
IN
MONITOR
OUT
DTV/CBL
DVR
DVD
OUT
S VIDEO
IN
CD
L
R
SUB
WOOFER
SUB
WOOFER
SURROUND
CENTER
MULTI CH INPUT
AUDIO
VIDEO
OUTPUT
ZONE 2
OUT
FRONT(6CH)
SB(8CH)
1
2
3
DTV/CBL
DTV/CBL
CD
OUT
DTV/CBL
DVR
DVD
DVD
OPTICAL
COAXIAL
DVD
P
R
P
B
Y
P
R
P
B
Y
MONITOR OUT
AM
GND
FM
75
UNBAL.
COMPONENT VIDEO
ANTENNA
SPEAKERS
HDMI
REMOTE
TRIGGER
OUT
DIGITAL INPUT
VIDEO
IN1
IN2
AC OUTLETS
4
MD/CD-R
DIGITAL
OUTPUT
DOCK
MONITOR
OUT
DTV/CBL
DVR
DVD
OUT
IN
MONITOR
OUT
DTV/CBL
DVR
DVD
OUT
S VIDEO
IN
VIDEO
1
2
3
DTV/CBL
CD
DVD
OPTICAL
COAXIAL
DIGITAL INPUT
VIDEO
Убедитесь, что данный аппарат и
DVD-проигрыватель отсоединены
от розеток переменного тока.
Цифровое
коаксиальное
аудиовыходное
гнездо
Цифровой
коаксиальный
аудиокабель
Гнездо DVD DIGITAL
INPUT COAXIAL
DVD-проигрыватель
Аудиовизуальный ресивер
Композитное
видеовыходное
гнездо
Видеокабель
Гнездо DVD VIDEO
DVD-проигрыватель
Аудиовизуальный ресивер
■ Дополнительные подключения
• Использование других типов
комбинаций колонок
☞ с. 11
• Подключение видеокомпонента
☞ с. 16
• Подключение DVD-проигрывателя
☞ с. 17
• Подключение DVD-магнитофона
☞ с. 18
• Подключение телеприставки
☞ с. 18
• Подключение CD-проигрывателя и
CD-магнитофона/MD-магнитофона
☞ с. 19
• Подключение многоформатного
проигрывателя или внешнего декодера
☞ с. 19
• Подключение дока Yamaha для
iPod/Bluetooth
☞ с. 20
• Подключение гнезд REMOTE IN/OUT
☞ с. 20
• Использование гнезд VIDEO AUX на
фронтальной панели
☞ с. 21
• Подключение ЧМ/АМ антенны
☞ с. 21
• Использование гнезда USB на
фронтальной панели
☞ с. 51
Видеоэкран
Аудиовизуальный ресивер
Видеовход
ное гнездо
Гнездо VIDEO
MONITOR OUT
Видеокабель
