20
Ru
Подключения
Данный аппарат оборудован терминалом DOCK
на задней панели, который позволяет подключить
универсальный док Yamaha для iPod (например,
YDS-10, продающийся отдельно) или адаптер
Bluetooth (например, YBA-10, продающийся
отдельно). Подключите универсальный док
Yamaha для iPod или адаптер Bluetooth к
терминалу DOCK на задней панели данного
аппарата через специальный кабель.
Если компоненты являются изделиями Yamaha и
могут передавать сигналы ДУ, подключите гнездо
REMOTE IN и гнездо REMOTE OUT к входному
и выходному гнезду ДУ через монофонические
аналоговые миникабели следующим образом.
y
• Если компоненты имеют функцию сигналов
управления SCENE, данный аппарат может
автоматически запускать соответствующие
компоненты и начать воспроизведение при
использовании одной из кнопок SCENE. Подробнее о
функции сигналов управления SCENE компонентов,
смотрите инструкции по эксплуатации.
• Если компонент, подключенный к гнезду REMOTE
OUT, не является изделием Yamaha, установите
“SCENE IR” в меню дополнительных настроек на
“OFF” (смотрите стр. 77).

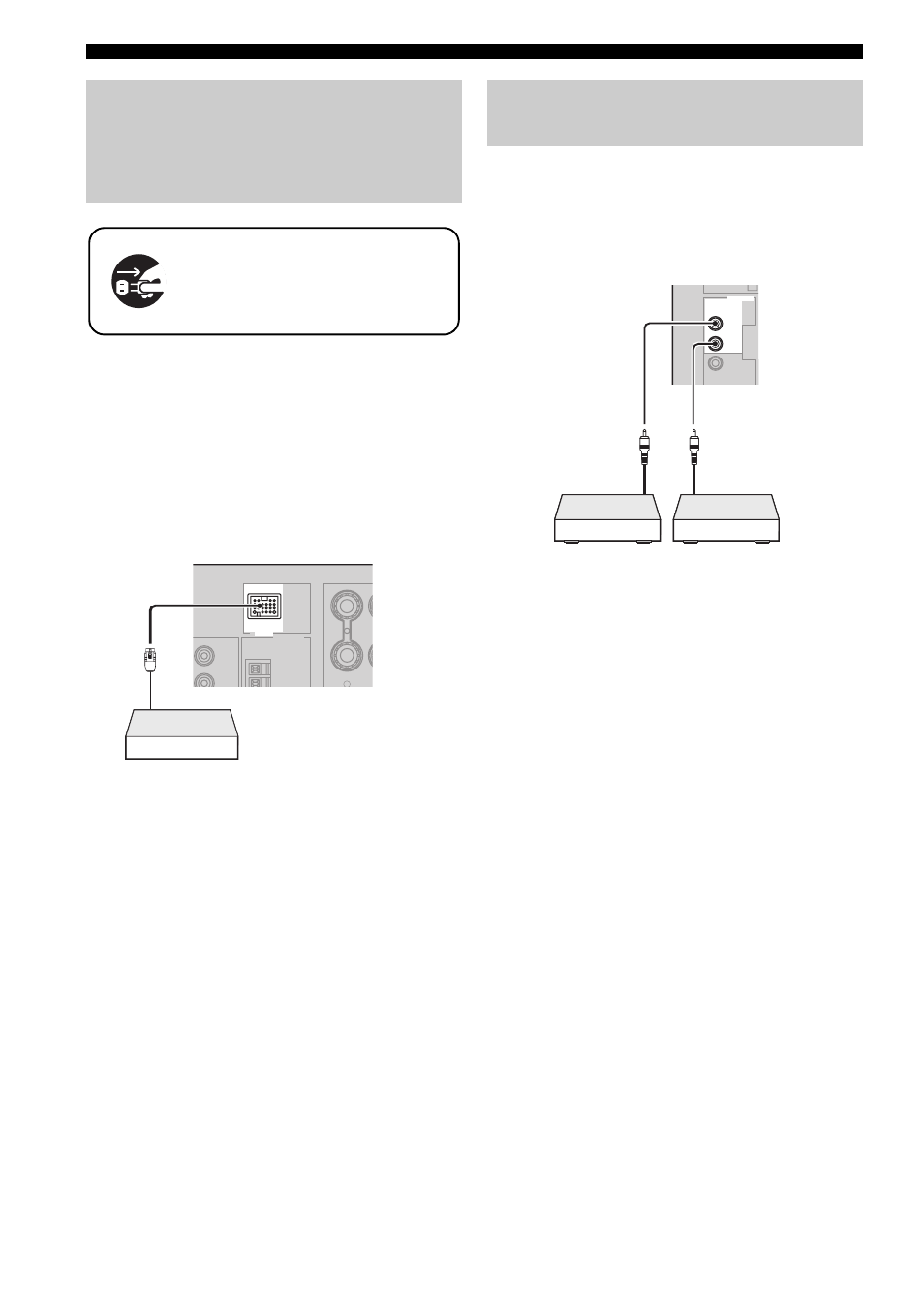

Подключение
универсального дока
Yamaha для iPod™ или
адаптера Bluetooth
Убедитесь, что данный аппарат и
другие компоненты отсоединены
от розеток переменного тока.
R
SURROUND BAC
DTV/CBL
DVR
Y
AM
GND
ANTENNA
DOCK DOCK
Yamaha Универсальный
док для iPod или адаптер
Bluetooth
Использование гнезд
REMOTE IN/OUT
OUT
+12V
15mA MAX.
IN
DVD
REMOTE
IN1
OUT
IN
REMOTE
Компонент
Yamaha
(CD или
DVD-проигрыватель,
др.)
Вход ДУ Выход ДУ
Ресивер
инфракрасного
сигнала или
компонент Yamaha
