Дисплей фронтальной панели – Инструкция по эксплуатации Yamaha DSP-Z11
Страница 40
Соединения
40
Ru
1 Индикатор RECOUT
Высвечивается во время режима выбора данным
аппаратом источника приема записи (смотрите стр. 62).
2 Индикатор HDMI
Высвечивается при поступлении сигнала от выбранного
источника на одно из входных гнезд HDMI (смотрите стр. 28).
Индикатор HDMI также высвечивается, когда “В
реж.ожидания” установлен на “Вкл.” и данный аппарат
находится в режиме ожидания (смотрите стр. 94).
3 Индикатор фронтального/заднего порта USB
Высвечивается в соответствии с настройкой “Выбор USB”
(смотрите стр. 83).
F : Выбран фронтальный порт USB.
R: Выбран задний порт USB.
4 Индикатор зарядки батарейки
Высвечивается, когда данный аппарат заряжает батарейку
установленного iPod в режиме ожидания данного аппарата
(смотрите стр. 64).
5 Индикаторы источников поступающего сигнала
Для указания текущего выбранного источника приема,
высвечивается соответствующий курсор.
Индикатор NET также высвечивается, когда “NET STANDBY” в
“Дополнительные настройки” установлен на “YES” и данный
аппарат находится в режиме ожидания (смотрите стр. 119).
6 Индикаторы звукового поля
Высвечиваются для указания действующих звуковых
полей (смотрите стр. 54).
7 Индикаторы поступающего сигнала
Во время воспроизведения данным аппаратом
аудиосигналов DSD (Direct Stream Digital), PCM (Pulse
Code Modulation), WMA (Windows Media Audio), MP3
(MPEG-1 Audio Layer-3), или AAC (MPEG-4 AAC),
высвечивается соответствующий индикатор.
8 Индикаторы SP A B
Высвечивается в соответствии с задействованным
набором фронтальных колонок (смотрите стр. 51).
SP A: Задействованы колонки FRONT A.
SP B: Задействованы колонки FRONT B.
SP A B: Задействованы колонки FRONT A и В.
9 Индикатор наушников
Высвечивается при подключении наушников
(смотрите стр. 51).
0 Многофункциональный информационный
дисплей
Отображает наименование программы звукового поля,
используемой в данный момент, и другую информацию во
время настройки или изменения настроек.
A Индикаторы декодеров
Во время работы любого из декодеров данного аппарата,
высвечивается соответствующий индикатор.
B Индикаторы DSP
При выборе любой программы звукового поля,
высвечивается соответствующий индикатор.
Индикатор CINEMA DSP HD
Высвечивается при выборе программы звукового поля
CINEMA DSP или HiFi DSP (смотрите стр. 54).
Индикатор
HD³
Высвечивается при запуске режима CINEMA DSP HD³
(смотрите стр. 60).
C Индикатор VIRTUAL
Высвечивается при запуске режима Virtual CINEMA DSP
(смотрите стр. 60).

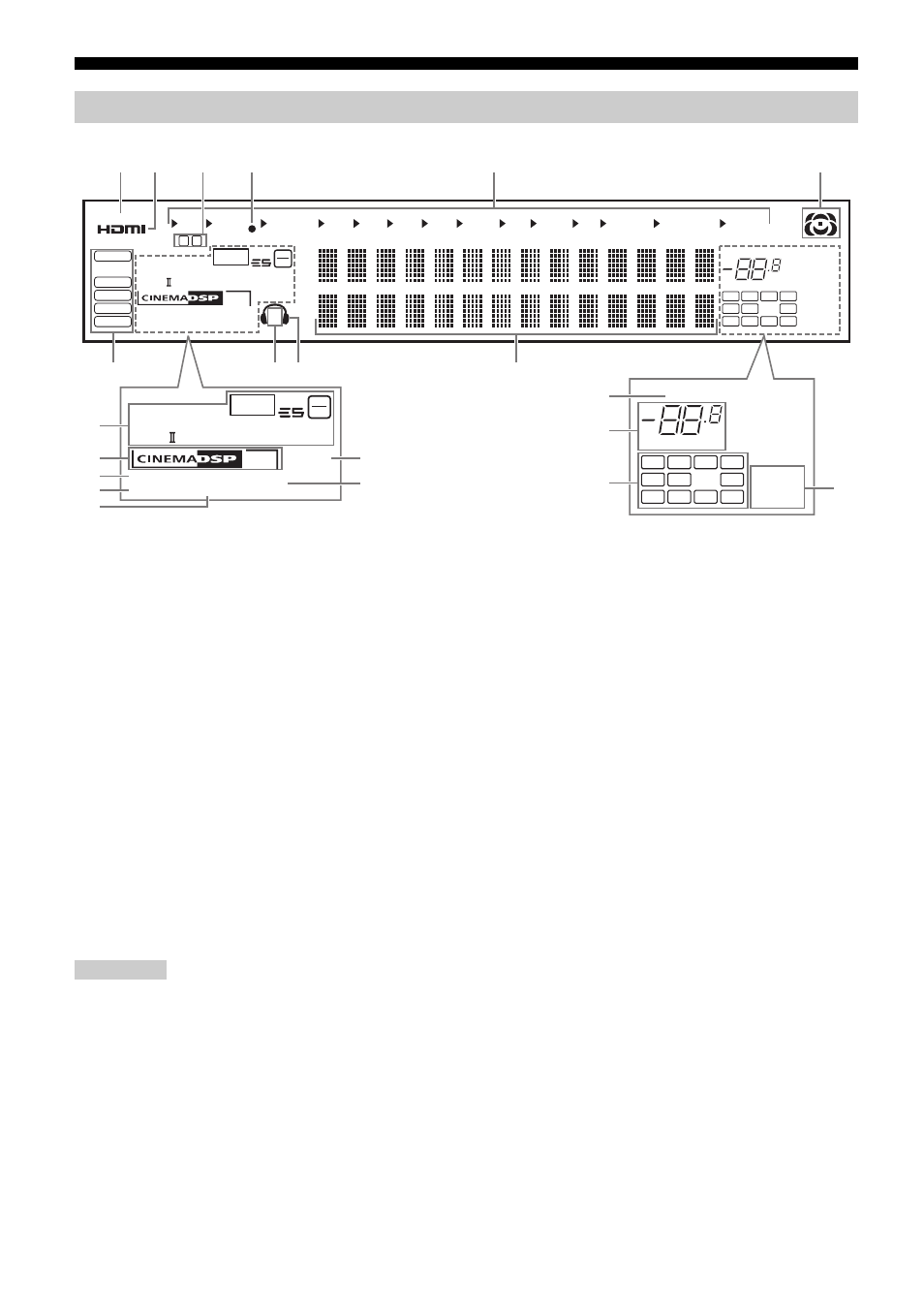

Дисплей фронтальной панели
A B
SP
RECOUT
MASTER AUDIO
MATRIX DISCRETE
PRE AMP
HD3
VIRTUAL
SILENT
CINEMA
YPAO ENHANCER
HD
96
24
VOLUME
SLEEP
ZONE2
ZONE3
ZONE4
q
PL
x
q
DIGITAL PLUS
q
TRUE HD
q
EX
dB
t
C
R
L
LFE
SR
SL
FPR
SB SBR
SBL
RPR
AAC
DSD
PCM
MP3
WMA
TUNER
MULTI CH
PHONO
CD
CD-R
DVD
DTV
DVR
VCR
MD
TAPE
BD
HD DVD
CBL
SAT
V-AUX
DOCK
NET
USB
F R
H
I
A
F
G
B
C
D
E
J
K
1 2
3
4
5
6
0
7
8 9
VOLUME
SLEEP
ZONE2
ZONE3
ZONE4
dB
C
R
L
LFE
SR
SL
FPR
SB SBR
SBL
RPR
MASTER AUDIO
MATRIX DISCRETE
PRE AMP
HD3
VIRTUAL
SILENT
CINEMA
YPAO ENHANCER
HD
96
24
q
PL
x
q
DIGITAL PLUS
q
TRUE HD
q
EX
t
Примечание
