Страница 21: 2/11.1 -канальное расположение колонок
Соединения
21
Ru
Подготовка
На схеме ниже отображено рекомендуемое расположение колонок. Данное расположение позволяет прослушивать
сигналы CINEMA DSP и многоканальные аудиоисточники.
■ 11.2/11.1 -канальное расположение колонок
11.2/11.1-канальное расположение колонок очень рекомендуется для воспроизведения звучания аудиоформатов высокой
четкости (Dolby TrueHD, DTS-HD Master Audio, др.), а также обычных аудиоисточников с помощью программ звукового
поля. Смотрите стр. 23 для информации по подключению.
Фронтальные левая и правая колонки
Фронтальные колонки предназначены для воспроизведения основного исходящего звучания и эффектов звучания. Разместите
данные колонки на одинаковом расстоянии от идеального места слушателя. Расстояние каждой колонки с каждой стороны
видеоэкрана должно быть одинаковым.
Центральная колонка
Центральная колонка предназначена для воспроизведения звуковых сигналов центрального канала (диалог, вокальное
произведение и т.д.). Если, по некоторым причинам, использование центральной колонки невозможно, вы можете
обойтись без нее. Однако, наилучший результат достигается при использовании полной системы.
Левая и правая колонки окружающего звучания
Колонки окружающего звучания используются для эффектов и окружающего звучания.
Тыловые левая и правая колонки окружающего звучания
Тыловые колонки окружающего звучания предназначены для поддержки колонок окружающего звучания и
предоставляют более реалистичные переходы с передней стороны на тыловую.
Фронтальная и задняя левая и правая колонки присутствия
Более подробно, смотрите стр. 26.
Левый и правый сабвуферы
Более подробно, смотрите стр. 25.

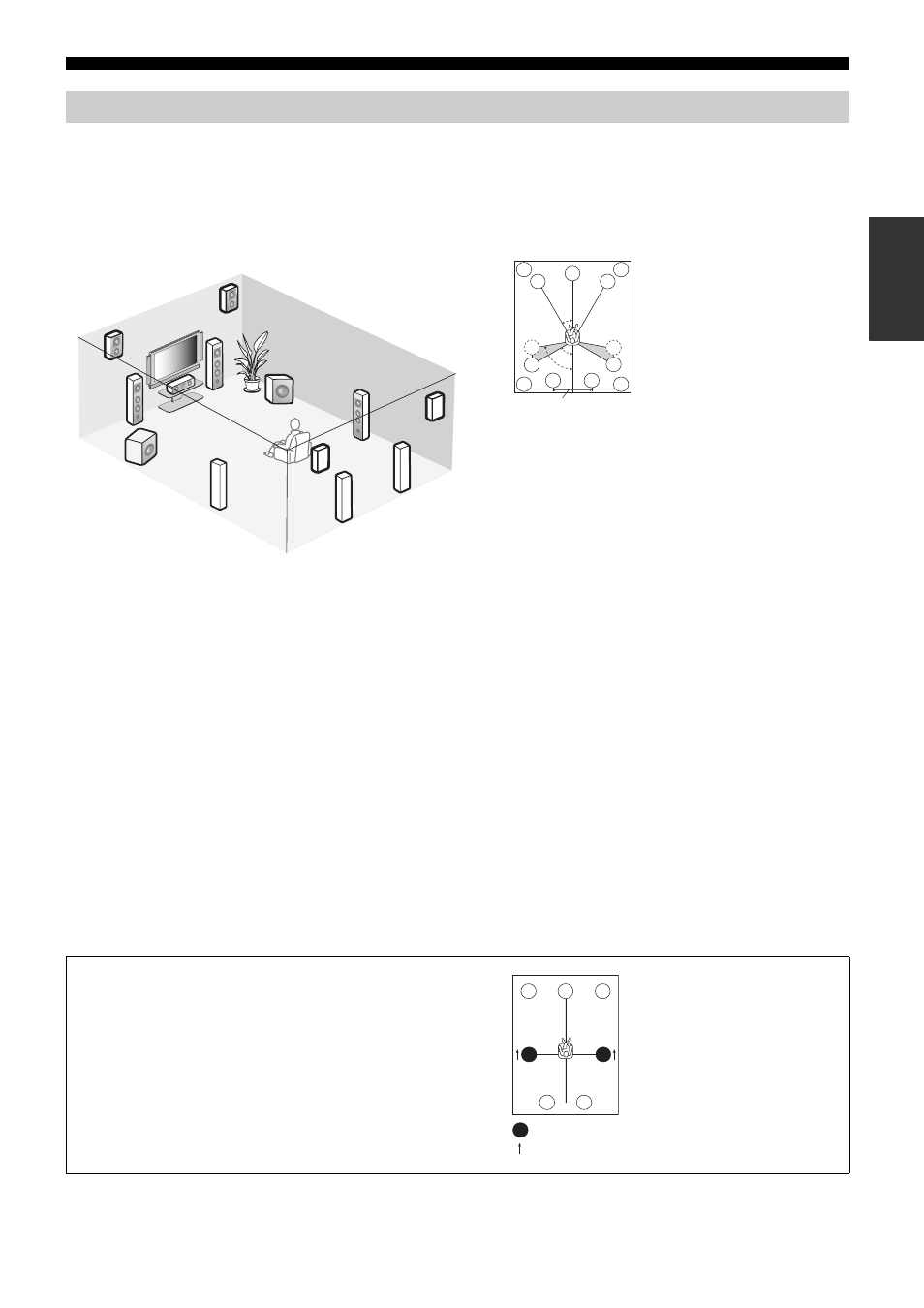

Размещение колонок
FR
FL
SBR
SBL
RPL
FPL
FPR
RPR
SL
SR
RSW
LSW
C
60˚
30˚
SBR
SBL
RPR
RPL
FPR
FPL
FL
FR
C
SL
SR
SR
80˚
SL
Обозначения колонок
FL/FR: Фронтальная левая/правая
C: Центральная
SL/SR: Левая/правая окружающего звучания
SBL/SBR: Тыловая левая/правая окружающего
звучания
FPL/FPR: Фронтальная присутствия левая/правая
RPL/RPR: Задняя присутствия левая/правая
LSW/RSW: Левый/правый сабвуфер
30 см или более
Использование двухполюсных колонок
Для точного воспроизведения с использованием режимов
окружающего звучания THX, рекомендуется
использовать двухполюсные колонки для левого и
правого каналов окружающего звучания. При
использовании двухполюсных колонок, разместите
колонки окружающего звучания и тыловые колонки
окружающего звучания как показано ниже. Расстояние
между тыловыми колонками окружающего звучания
должно быть меньше, чем при обычной расстановке
колонок.
FL
SR
SL
FR
C
SBR
SBL
: Двухполюсная колонка
: Направление фазы двухполюсной колонки
