Подготовка
Для подключения данного аппарата к сети, подключите один конец сетевого кабеля (прямой кабель САТ-5 или выше) к порту
NETWORK на данном аппарате, и подключите другой конец к одному из портов LAN на маршрутизаторе, поддерживающем
функцию сервера DHCP (Dynamic Host Configuration Protocol). На следующей диаграмме показан пример подключения, где
данный аппарат подключен к одному из портов LAN на 4-портовом маршрутизароте. Для прослушивания музыкальных
файлов, сохраненных на компьютере и Yamaha MCX-2000, доступа к интернет-радио, или управления данным аппаратом через
компьютер, каждое устройство должно быть соответствующим образом подключено к сети.
•
Для подключения сетевого концентратора или маршрутизатора и данного аппарата, требуется использовать кабель STP
(экранированная витая пара) (продается отдельно).
•
Если функция сервера DHCP маршрутизатора не срабатывает, требуется сконфигурировать сетевые настройки вручную (смотрите стр. 92).
•
Yamaha MCX-2000, MCX-A10 и MCX-C15 могут не продаваться в некоторых регионах.
Данный аппарат оборудован фронтальными и задними портами USB. Подключите запоминающее устройство USB
(например, жесткий диск USB большого объема) к фронтальному или заднему порту USB на данном аппарате.
Установите “Выбор USB” в “Выбор входа” на “Фронт” или “Тыл” и выберите действующий порт USB (смотрите стр. 83).
Исходная настройка “Выбор USB” - “Фронт”. Исходная настройка “Выбор USB” - “Фронт”.
•
Энергообеспечение и срабатывание всех подключенных устройств USB не гарантируется.
•
Смотрите стр. 69 подробнее о запоминающих устройствах USB, которые поддерживаются данным аппаратом.

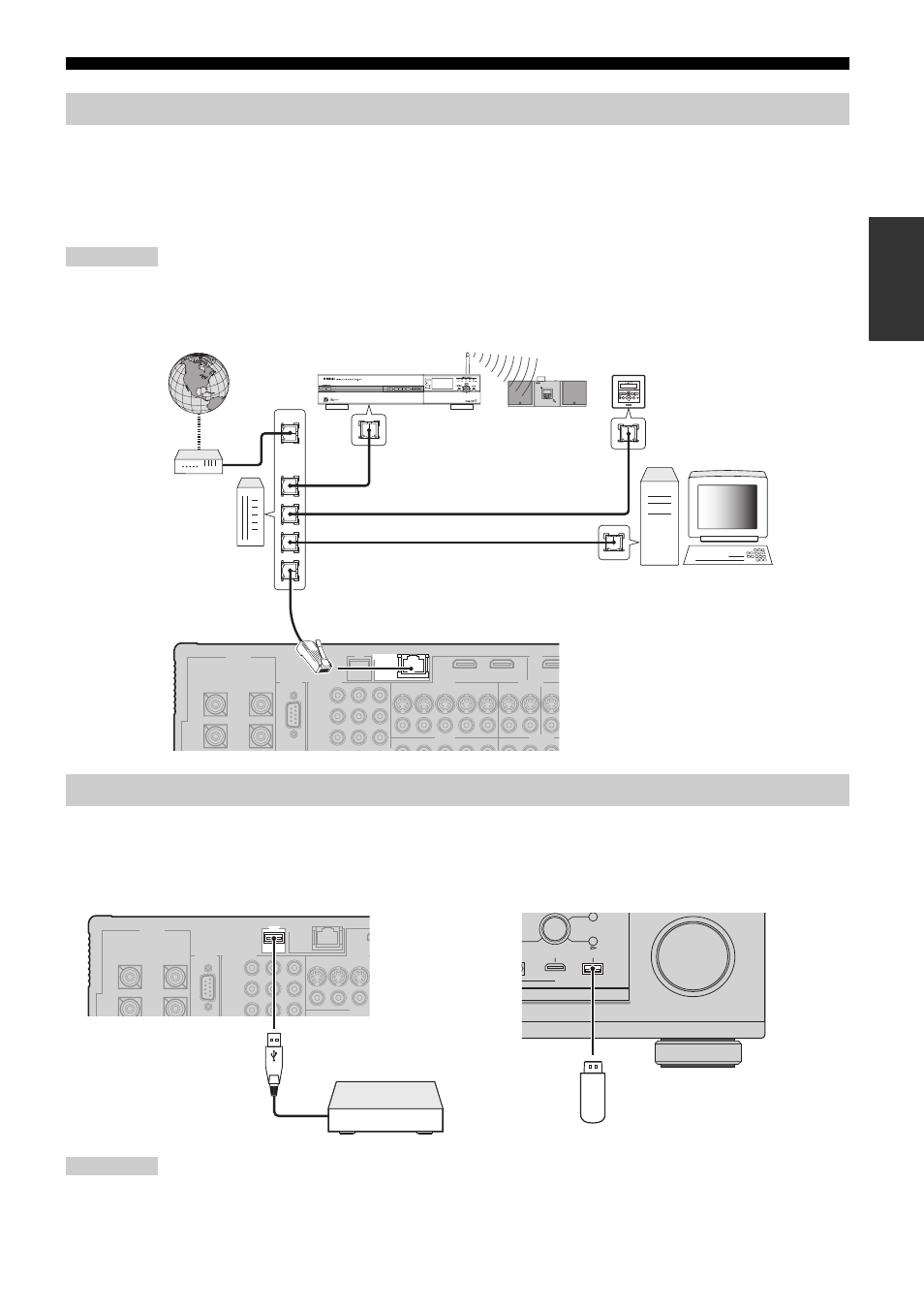

Подключение к сети
Примечания
NETWORK
LAN
WAN
Маршрутизатор
Компьютер
Модем
Yamaha MCX-2000
Интернет
Yamaha MCX-C15
Yamaha MCX-A10
(с опционными
колонками)
Сетевой кабель
Подключение запоминающих устройств USB к портам USB
Примечания
USB
Запоминающее
устройство USB
TONE CONTROL
T/
2
PUSH ENTER
L
HDMI IN
USB
Запоминающее устройство
USB или переносной
аудиоплеер USB
(Задняя панель)
(Фронтальная панель)
