С. 29, Поток аудио и видео сигнала, Поток аудиосигнала – Инструкция по эксплуатации Yamaha DSP-Z11
Страница 29: Поток видеосигнала
Соединения
29
Ru
Подготовка
■ Поток аудиосигнала
•
2-канальные, а также многоканальные РСМ, Dolby Digital и
DTS сигналы, поступающие на входные гнезда HDMI, могут
выводиться на гнезда HDMI OUT только при установке
“Поддер.Аудио” на “Другое” (смотрите стр. 94).
•
Следующие типы аудиосигналов могут приниматься только на
входные гнезда HDMI:
– DSD
– Dolby TrueHD
– Dolby Digital Plus
– DTS-HD Master Audio
– DTS-HD High Resolution Audio
■ Поток видеосигнала
y
Видеосигналы можно подвергнуть деинтерлейсингу и
преобразовать их разрешение с помощью параметров “Видео”.
Смотрите стр. 89 для более подробной информации.
•
При приеме аналоговых видеосигналов через гнезда
COMPONENT VIDEO, S VIDEO и VIDEO, применяется
следующий приоритетный порядок для поступающих сигналов:
1. COMPONENT VIDEO
2. S VIDEO
3. VIDEO
•
Данный аппарат оборудован двумя гнездами COMPONENT
VIDEO MONITOR OUT и гнездами HDMI OUT.
COMPONENT VIDEO MONITOR OUT 1 и 2 выводит
одинаковые видеосигналы, и гнезда COMPONENT VIDEO
OUT можно использовать одновременно.
•
Цифровые видеосигналы, поступающие на входные гнезда
HDMI, не могут выводиться от аналоговых видеовыходных
гнезд.
•
Аналоговые компонентные видеосигналы (только с
разрешением 480i (NTSC)/576i (PAL)) преобразовываются на S-
video или композитные видеосигналы и выводятся от гнезд
VIDEO и S VIDEO MONITOR OUT.
•
Сигнал графического интерфейса пользователя не выводится на
гнезда DVR OUT и VCR OUT и не записывается.

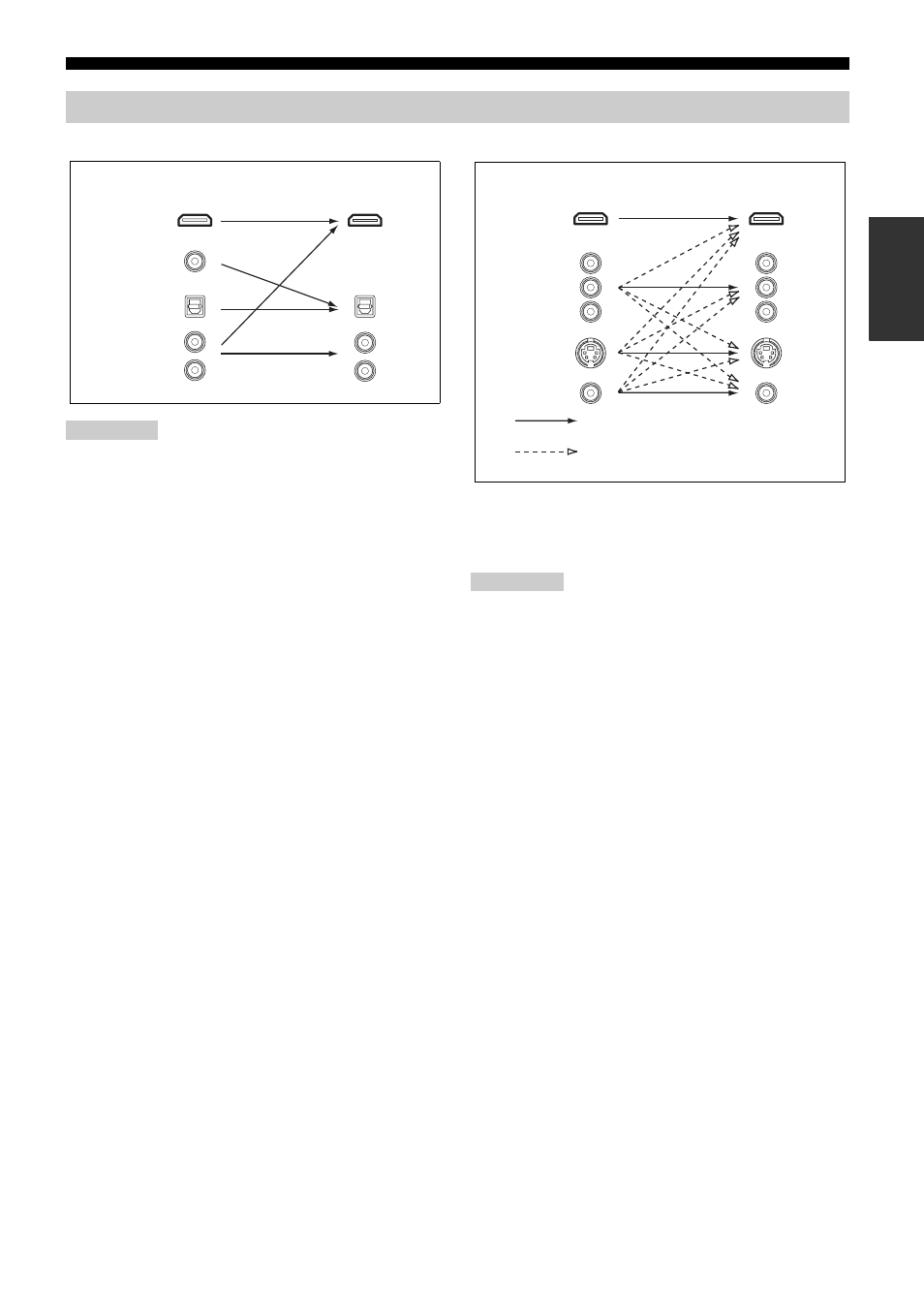

Поток аудио и видео сигнала
Примечания
DIGITAL AUDIO
(OPTICAL)
DIGITAL AUDIO
(COAXIAL)
HDMI
AUDIO
Выход
Вход
Примечания
S VIDEO
VIDEO
COMPONENT
VIDEO
HDMI
Прямо
Выход
Вход
“Преобразов.”: “Вкл.” (смотрите стр. 89)
