Соединения
23
Ru
Подготовка
Убедитесь в правильном подключении левого канала (L), правого канала (R), “+” (красная полоса) и “–” (белая полоса).
При плохих соединениях, данный аппарат не может аккуратно воспроизводить источники приема.
•
Кабель колонок на самом деле состоит из двух параллельных спаренных изолированных проводов. Провода отличаются цветом или
формой, например, один может быть отмечен полосками, углублениями или складками. Подключите провод с полосками (углублениями и
т.д.) к терминалам “+” (красная полоса) данного аппарата и колонки. Подключите гладкий провод к терминалам “–” (белая полоса).
•
Можно использовать терминалы колонок REAR ZONE/PRESENCE, FRONT ZONE/PRESENCE, и/или EXTRA SP для колонок Zone
2, Zone 3, и/или Zone 4 (смотрите стр. 116). Также можно использовать все терминалы колонок на данном аппарате для колонок Zone 2,
Zone 3, и/или Zone 4 (смотрите стр. 120).

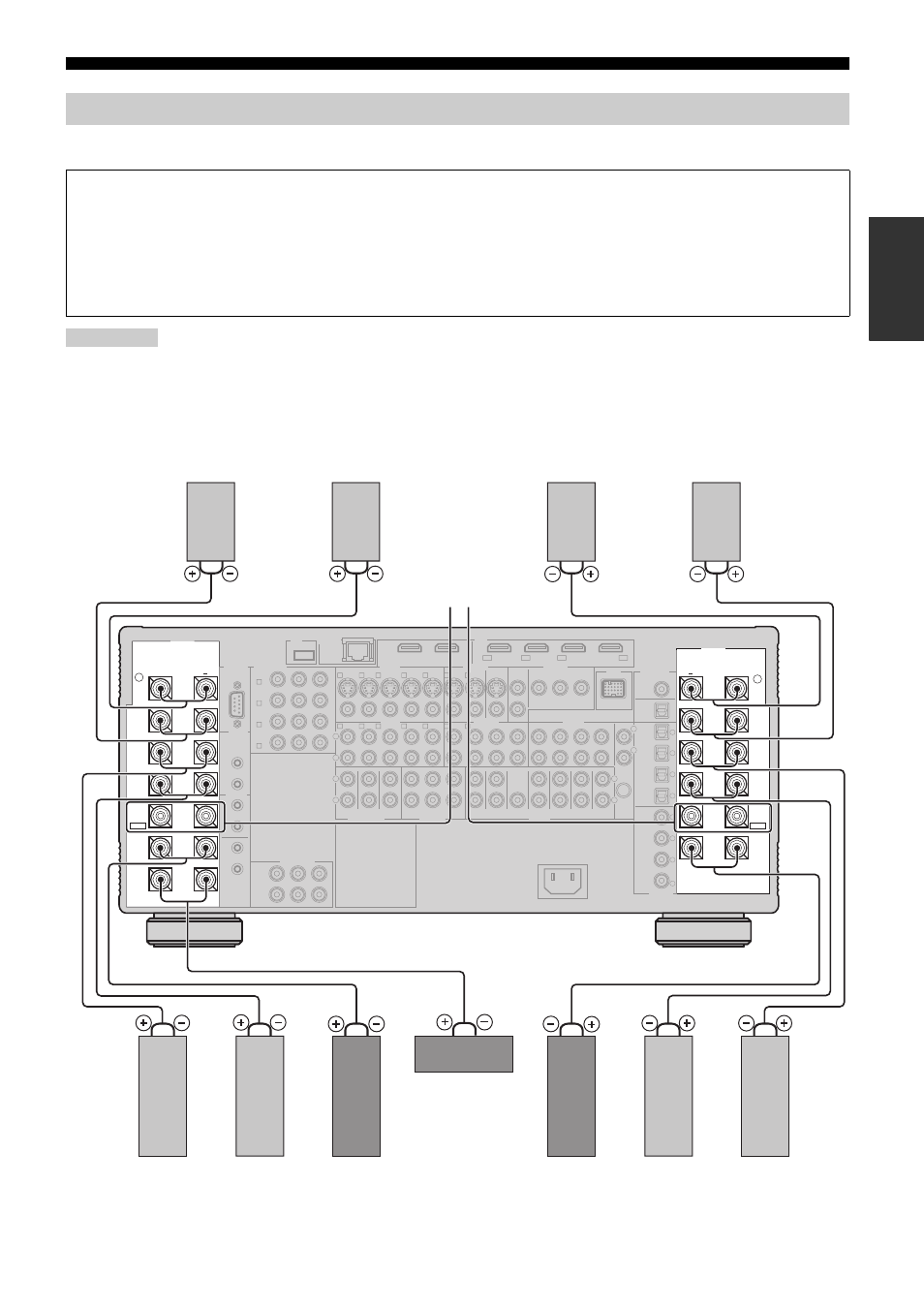

■ Для 11.2/11.1(или 9.2/9.1)-канальной установки колонок
Подключение колонок
Предупреждение
•
Перед подключением колонок, убедитесь, что данный аппарат отключен (смотрите стр. 39).
•
Открытые провода колонок не должны соприкасаться друг с другом, или с любой металлической частью данного
аппарата. Это может привести к поломке данного аппарата и/или колонок.
•
Используйте колонки с магнитным экраном. Если данный тип колонок все-же издает помехи при использовании с
экраном, разместите колонки на некотором расстоянии от экрана.
•
При подключении колонок на 6 Ом, обязательно установите “SPEAKER IMP.” на “6
Ω
MIN” до использования
данного аппарата (смотрите стр. 39).
Примечания
SPEAKERS
SPEAKERS
DIGITAL OUT
DOCK
ZONE OUT
VIDEO OUT
VIDEO IN
COMPONENT VIDEO
COMPONENT VIDEO
AC OUTLET
ZONE OUT
PRE OUT
AC IN
GND
MULTI CH INPUT
RS-232C
TRIGGER
OUT
REMOTE
AUDIO OUT
AUDIO IN
AUDIO IN
HDMI
NETWORK
USB
DIGITAL IN
COAXIAL
REAR
PRESENCE
/ZONE
FRONT
PRESENCE
/ZONE
SURROUND
(SINGLE)
SUR. BACK/
BI-AMP
FRONT B
/ZONE
FRONT A
ZONE
DVR
P
R
P
B
Y
P
R
P
B
Y
P
R
P
B
Y
CBL/SAT
COMPONENT VIDEO
DVD
VIDEO
VCR
VCR
DVR
VCR
CD-R
MD/TAPE
CD-R
CD
TUNER
PHONO
MD/TAPE
DVR
DVR
DTV
DVD
CBL/SAT
S VIDEO
VIDEO
MONITOR
OUT
MONITOR
OUT
OUT
1
2
IN
OUT
IN
FRONT (6CH)
CENTER
SUBWOOFER
SURROUND
CENTER
(FRONT)
(SINGLE)
SUR. BACK
(REAR)
SUBWOOFER
FRONT
PRESENCE
REAR
PRESENCE
FRONT
ZONE 2
ZONE 3
ZONE 4
SURROUND
SB (8CH)
1
2
+12v
15mA MAX.
1
2
OUT 2
OUT 1
BD/HD DVD
CD-R
DVD
DVR
DVD
DTV
CD
MD/TAPE
CBL/SAT
OPTICAL
OPTICAL
COAXIAL
BD/
HD DVD
8
7
6
5
4
3
2
1
EXTRA SP
REAR
PRESENCE
/ZONE
FRONT
PRESENCE
/ZONE
SURROUND
SUR. BACK/
BI-AMP
FRONT B
/ZONE
FRONT A
CENTER
EXTRA SP
DVR
CBL/SAT
DVD
BD/
HD DVD
A
B
C
D
1
2
3
4
5
4
5
IN1
IN2
IN3
IN4
VCR
DVR
DTV
DVD
CBL/SAT
1
2
3
4
5
4
5
+
+
R
L
R
L
R
L
R
L
R
L
Правая колонка
окружающего
звучания
Центральная
колонка
Правая
задняя
колонка
присутствия
Колонки FRONT B
Правая
фронтальная
колонка
присутствия
Левая
фронтальная
колонка
присутствия
Левая задняя
колонка
присутствия
Тыловая правая
колонка
окружающего
звучания
Фронтальная
правая
колонка
Фронтальная
левая
колонка
Тыловая левая
колонка
окружающего
звучания
Левая колонка
окружающего
звучания
