Краткое руководство пользователя
16
Ru
1
Подключите кабель HDMI к выходному гнезду
HDMI на Blu-ray Disc/HD DVD-проигрывателе и
гнезду BD/HD DVD HDMI IN 1 данного аппарата.
2
Подключите кабель HDMI к гнезду HDMI OUT 1
данного аппарата и входному гнезду HDMI
видеоэкрана.
3
Подключите поставляемый силовой кабель к AC IN на
данном аппарате и затем подключите силовой кабель
и другие компоненты к розетке переменного тока.
y
Данный аппарат оборудован AC OUTLET(S), который(е)
обеспечивает(ют) электроэнергией другие компоненты.
Смотрите стр. 38 для подробной информации.

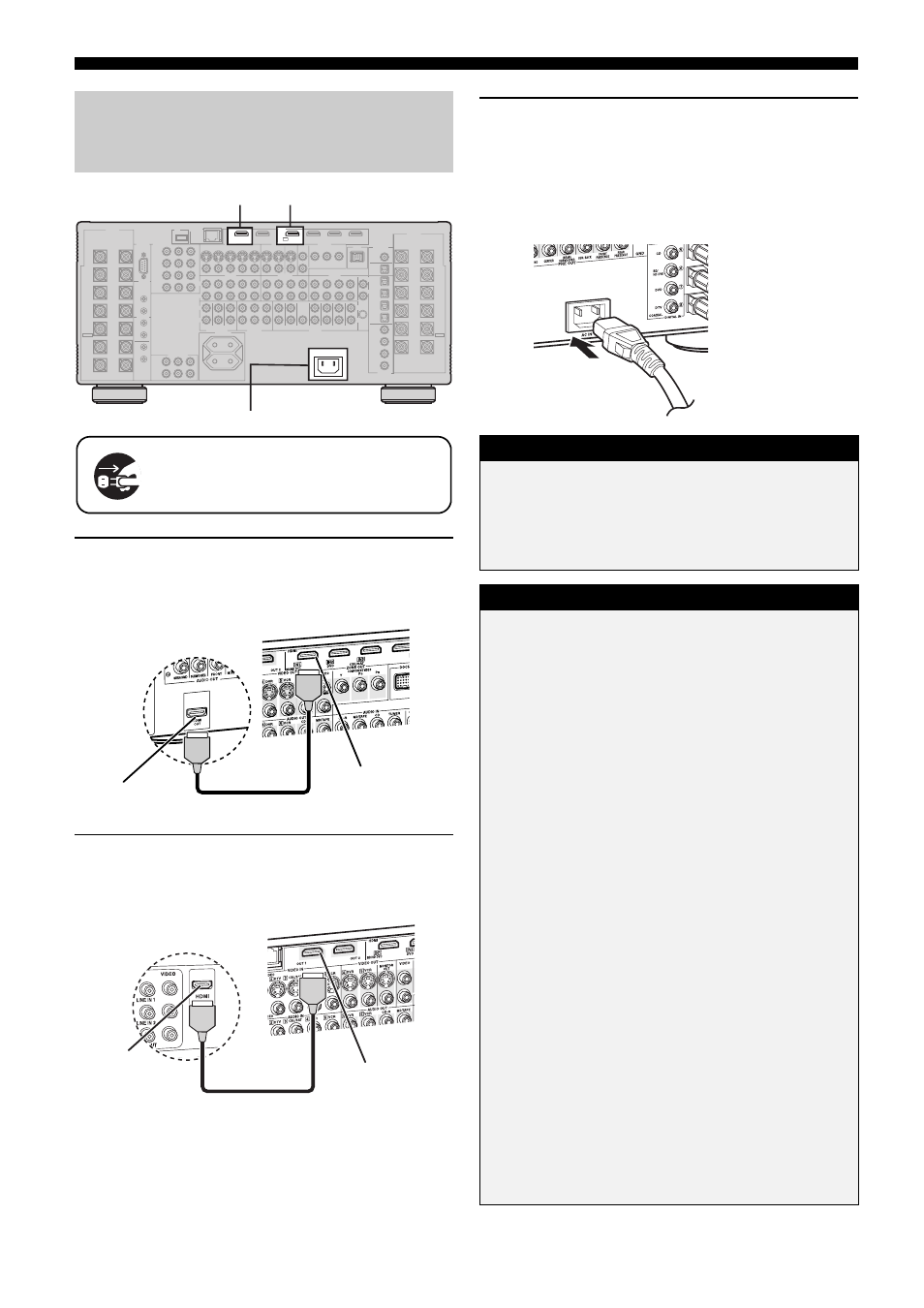

Шаг 2: Подключите Blu-ray Disc/
HD DVD-проигрыватель и
другие компоненты
AC IN
HDMI
OUT 1 BD/HD DVD IN1
Убедитесь, что данный аппарат и Blu-ray
Disc/HD DVD-проигрыватель отсоединены
от розеток переменного тока.
BD/HD DVD HDMI IN 1
AC IN
HDMI OUT 1
Выходное гнездо
HDMI Кабель HDMI
Гнездо BD/HD
DVD HDMI IN 1
Blu-ray Disc/HD DVD
проигрыватель
Усилитель аудио/видео
Входное
гнездо
HDMI
Кабель HDMI
Гнездо HDMI OUT 1
Видеоэкран
Усилитель аудио/видео
Общая информация по подключению
• Общая информация по гнездам и штекерам кабелей
☞ с. 28
• Общая информация по HDMI ☞ с. 28
• Установка импеданса колонки ☞ с. 39
Дополнительные соединения
• Использование других видов комбинаций колонок ☞ с. 21
• Подключение видеоэкрана с помощью различных
методов подключения
☞ с. 30
• Подключение Blu-ray Disc/HD DVD-проигрывателя с
помощью различных методов подключения
☞ с. 31
• Подключение DVD-проигрывателя с помощью
различных методов подключения
☞ с. 32
• Подключение DVD-магнитофона или цифрового
видеомагнитофона
☞ с. 33
• Подключение телеприставки ☞ с. 32
• Подключение CD-плеера, MD-магнитофона или
проигрывателя дисков
☞ с. 34
• Подключение внешнего усилителя ☞ с. 35
• Подключение DVD-проигрывателя с помощью
многоканального аналогового аудиоподключения
☞ с. 35
• Подключение универсального дока Yamaha для iPod
☞ с. 36
• Использование гнезд REMOTE IN/OUT ☞ с. 36
• Использование гнезд TRIGGER OUT ☞ с. 36
• Использование гнезд VIDEO AUX на фронтальной
панели
☞ с. 38
• Подключение данного аппарата к сети ☞ с. 37
• Подключение устройства USB ☞ с. 37
К розетке переменного
тока
