Соединения
30
Ru
Подключите телевизор (или проектор) к одному из гнезд
HDMI OUT, гнездам COMPONENT VIDEO MONITOR
OUT, гнезду S VIDEO MONITOR OUT или гнезду
VIDEO MONITOR OUT данного аппарата.
y
Можно выбрать воспроизведение аудиосигналов HDMI на
данном аппарате или на другом компоненте HDMI,
подключенном к гнездам HDMI OUT на задней панели данного
аппарата. С помощью параметра “Поддер.Аудио” в “Опция”
выберите компонент для воспроизведения аудиосигналов HDMI
(смотрите стр. 94).
•
Данный аппарат оборудован двумя гнездами HDMI OUT,
однако не может выводить видеосигналы на два гнезда HDMI
OUT одновременно. Можно выбрать действующее гнездо
HDMI OUT. Установите селектор режима управления на
FAMP и затем повторно нажимайте CHDMI OUT.
•
При подключении видеоэкрана или проектора к одному из гнезд
HDMI OUT, подключите компонент к гнезду HDMI OUT 1.
•
Некоторые видеоэкраны, подключенные к данному аппарату
через соединение DVI, не распознают поступающие аудио/
видеосигналы HDMI, если они находятся в режиме ожидания. В
таком случает, беспорядочно мигает индикатор HDMI.
•
Меню графического интерфейса пользователя не накладывается на
входящее видеоизображение, в зависимости от формата входящего
видеосигнала, и настройки параметров в “Обои” (смотрите стр. 91).
В таком случае, меню графического интерфейса пользователя
отображается с обоями или серым фоном.
•
Если подключенный видеоэкран совместим с функцией автоматической
синхронизации аудио и видеосигналов (функция автоматической
синхронизации изображения и речевых сигналов), данный аппарат
автоматически настраивает временное соотношение аудио и
видеосигналов (смотрите стр. 88). Для использования функции,
подключите видеоэкран к гнездам HDMI OUT на данном аппарате.

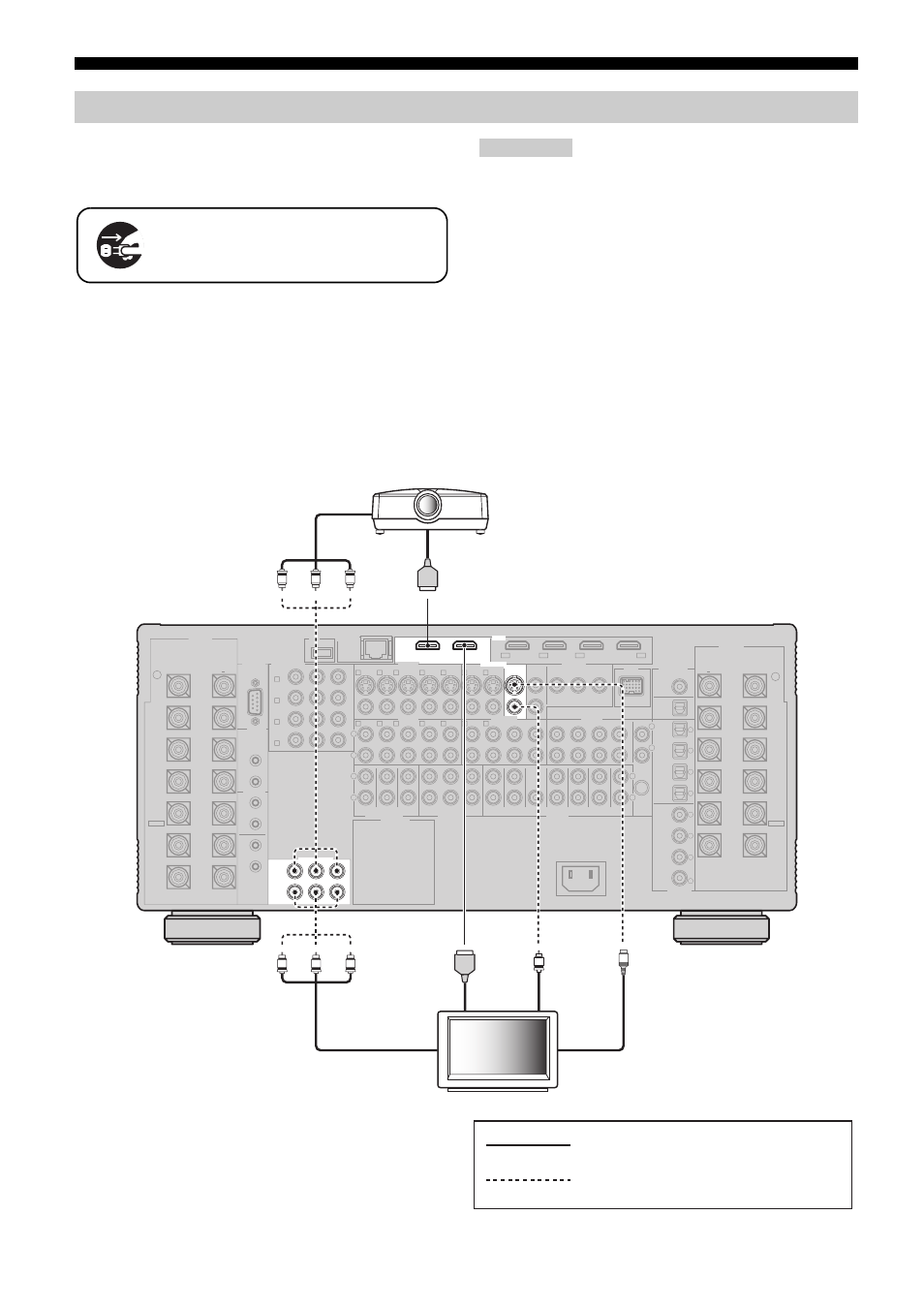

Подключение телевизионного экрана или проектора
Убедитесь, что данный аппарат и другие
компоненты отсоединены от розеток
переменного тока.
Примечания
SPEAKERS
SPEAKERS
DIGITAL OUT
DOCK
ZONE OUT
VIDEO OUT
VIDEO IN
COMPONENT VIDEO
COMPONENT VIDEO
AC OUTLET
ZONE OUT
PRE OUT
AC IN
GND
MULTI CH INPUT
RS-232C
TRIGGER
OUT
REMOTE
AUDIO OUT
AUDIO IN
AUDIO IN
HDMI
NETWORK
USB
DIGITAL IN
COAXIAL
REAR
PRESENCE
/ZONE
FRONT
PRESENCE
/ZONE
SURROUND
(SINGLE)
SUR. BACK/
BI-AMP
FRONT B
/ZONE
FRONT A
ZONE
DVR
P
R
P
B
Y
P
R
P
B
Y
P
R
P
B
Y
CBL/SAT
COMPONENT VIDEO
DVD
VIDEO
VCR
VCR
DVR
VCR
CD-R
MD/TAPE
CD-R
CD
TUNER
PHONO
MD/TAPE
DVR
DVR
DTV
DVD
CBL/SAT
S VIDEO
VIDEO
MONITOR
OUT
MONITOR
OUT
OUT
1
2
IN
OUT
IN
FRONT (6CH)
CENTER
SUBWOOFER
SURROUND
CENTER
(FRONT)
(SINGLE)
SUR. BACK
(REAR)
SUBWOOFER
FRONT
PRESENCE
REAR
PRESENCE
FRONT
ZONE 2
ZONE 3
ZONE 4
SURROUND
SB (8CH)
1
2
+12v
15mA MAX.
1
2
OUT 2
OUT 1
BD/HD DVD
CD-R
DVD
DVR
DVD
DTV
CD
MD/TAPE
CBL/SAT
OPTICAL
OPTICAL
COAXIAL
BD/
HD DVD
8
7
6
5
4
3
2
1
EXTRA SP
REAR
PRESENCE
/ZONE
FRONT
PRESENCE
/ZONE
SURROUND
SUR. BACK/
BI-AMP
FRONT B
/ZONE
FRONT A
CENTER
EXTRA SP
DVR
CBL/SAT
DVD
BD/
HD DVD
A
B
C
D
1
2
3
4
5
4
5
IN1
IN2
IN3
IN4
VCR
DVR
DTV
DVD
CBL/SAT
1
2
3
4
5
4
5
+
+
R
L
R
L
R
L
R
L
R
L
P
R
P
B
V
S
Y
P
R
P
B
Y
TB
Видеовход
Компонентный видеовход
Вход HDMI
обозначает рекомендуемые подключения
обозначает альтернативные подключения
Проектор
Вход S-video
Вход HDMI
Компонентный видеовход
