Соединения
31
Ru
Подготовка
•
При установке “Преобразов.” на “Выкл.” (смотрите стр. 89),
обязательно выполните такой же тип видеоподключения, как и
для телевизора (смотрите стр. 30). Например, при подключении
телевизора к гнезду VIDEO MONITOR OUT на данном
аппарате, подключите другие компоненты к гнездам VIDEO.
•
При установке “Преобразов.” на “Вкл.” (смотрите стр. 89),
преобразованные видеосигналы выводятся только на гнезда
MONITOR OUT. Во время записи необходимо выполнить
одинаковые типы видеоподключений между каждым
компонентом.
•
Для выполнения цифрового подключения к компоненту, кроме
компонента по умолчанию для каждого гнезда DIGITAL INPUT
или DIGITAL OUTPUT, выберите соответствующую установку
для “Опт. вход”, “Опт. выход”, или “Коакс. вход” в “Назн. Вх/
Вых” (смотрите стр. 81).
•
При подключении DVD-проигрывателя к гнездам DIGITAL
INPUT (OPTICAL) и DIGITAL INPUT (COAXIAL)
одновременно, приоритет отдается сигналам, поступающим в
гнездо DIGITAL INPUT (COAXIAL).

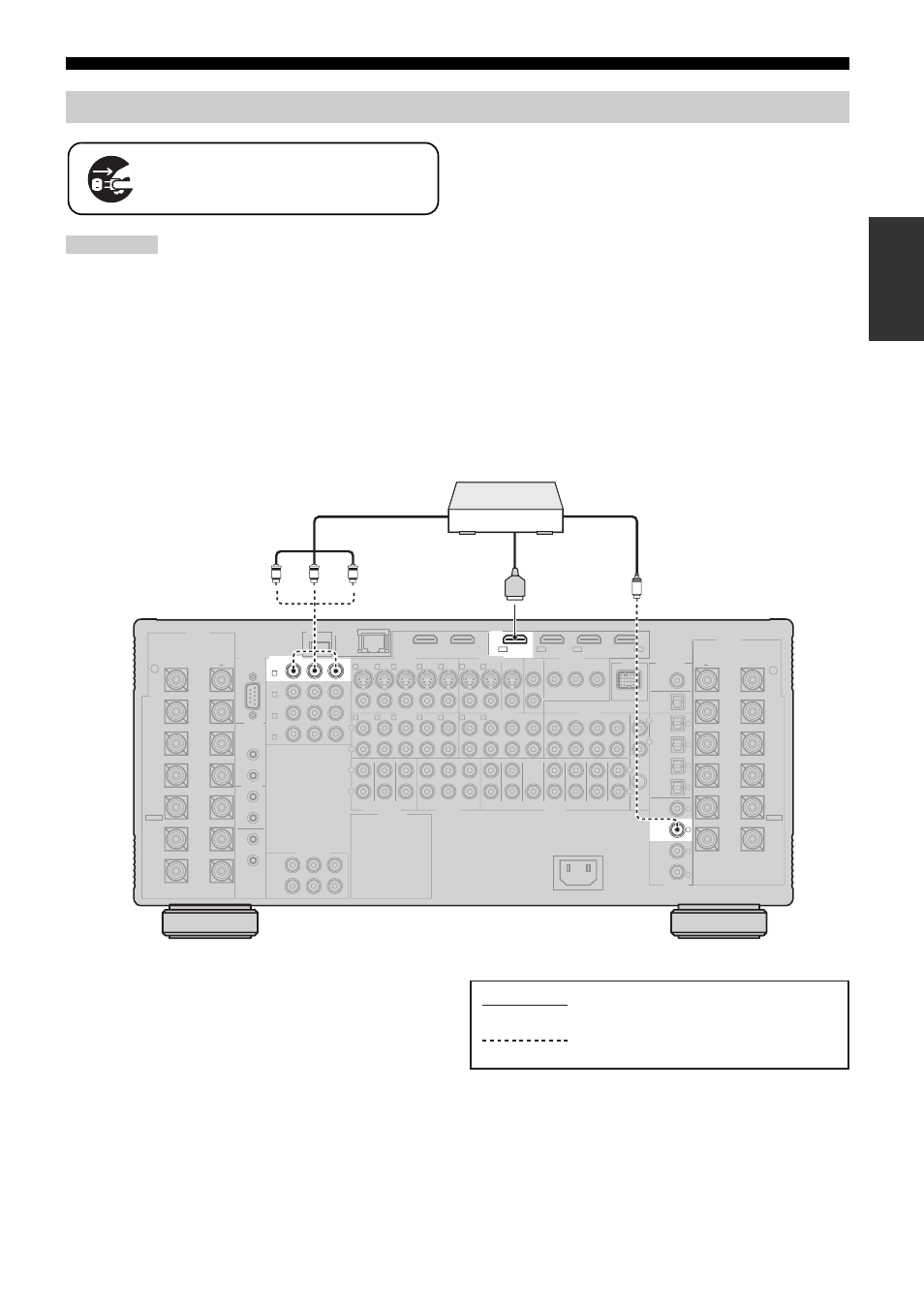

■ Подключение Blu-ray Disc или HD DVD-проигрывателя
Подключите Blu-ray Disc или HD DVD-проигрыватель к гнезду HDMI IN1 на данном аппарате для полного
использования функций Blu-ray Disc или HD DVD.
Подключение других компонентов
Примечания
Убедитесь, что данный аппарат и другие
компоненты отсоединены от розеток
переменного тока.
SPEAKERS
SPEAKERS
DIGITAL OUT
DOCK
ZONE OUT
VIDEO OUT
VIDEO IN
COMPONENT VIDEO
COMPONENT VIDEO
AC OUTLET
ZONE OUT
PRE OUT
AC IN
GND
MULTI CH INPUT
RS-232C
TRIGGER
OUT
REMOTE
AUDIO OUT
AUDIO IN
AUDIO IN
HDMI
NETWORK
USB
DIGITAL IN
COAXIAL
REAR
PRESENCE
/ZONE
FRONT
PRESENCE
/ZONE
SURROUND
(SINGLE)
SUR. BACK/
BI-AMP
FRONT B
/ZONE
FRONT A
ZONE
DVR
P
R
P
B
Y
P
R
P
B
Y
P
R
P
B
Y
CBL/SAT
COMPONENT VIDEO
DVD
VIDEO
VCR
VCR
DVR
VCR
CD-R
MD/TAPE
CD-R
CD
TUNER
PHONO
MD/TAPE
DVR
DVR
DTV
DVD
CBL/SAT
S VIDEO
VIDEO
MONITOR
OUT
MONITOR
OUT
OUT
1
2
IN
OUT
IN
FRONT (6CH)
CENTER
SUBWOOFER
SURROUND
CENTER
(FRONT)
(SINGLE)
SUR. BACK
(REAR)
SUBWOOFER
FRONT
PRESENCE
REAR
PRESENCE
FRONT
ZONE 2
ZONE 3
ZONE 4
SURROUND
SB (8CH)
1
2
+12v
15mA MAX.
1
2
OUT 2
OUT 1
BD/HD DVD
CD-R
DVD
DVR
DVD
DTV
CD
MD/TAPE
CBL/SAT
OPTICAL
OPTICAL
COAXIAL
BD/
HD DVD
8
7
6
5
4
3
2
1
EXTRA SP
REAR
PRESENCE
/ZONE
FRONT
PRESENCE
/ZONE
SURROUND
SUR. BACK/
BI-AMP
FRONT B
/ZONE
FRONT A
CENTER
EXTRA SP
DVR
CBL/SAT
DVD
BD/
HD DVD
A
B
C
D
1
2
3
4
5
4
5
IN1
IN2
IN3
IN4
VCR
DVR
DTV
DVD
CBL/SAT
1
2
3
4
5
4
5
+
+
R
L
R
L
R
L
R
L
R
L
P
R
P
B
Y
C
Blu-ray Disc или HD
DVD проигрыватель
Выход HDMI
Компонентный выход
Коаксиальный выход
обозначает рекомендуемые подключения
обозначает альтернативные подключения
