Соединения
35
Ru
Подготовка

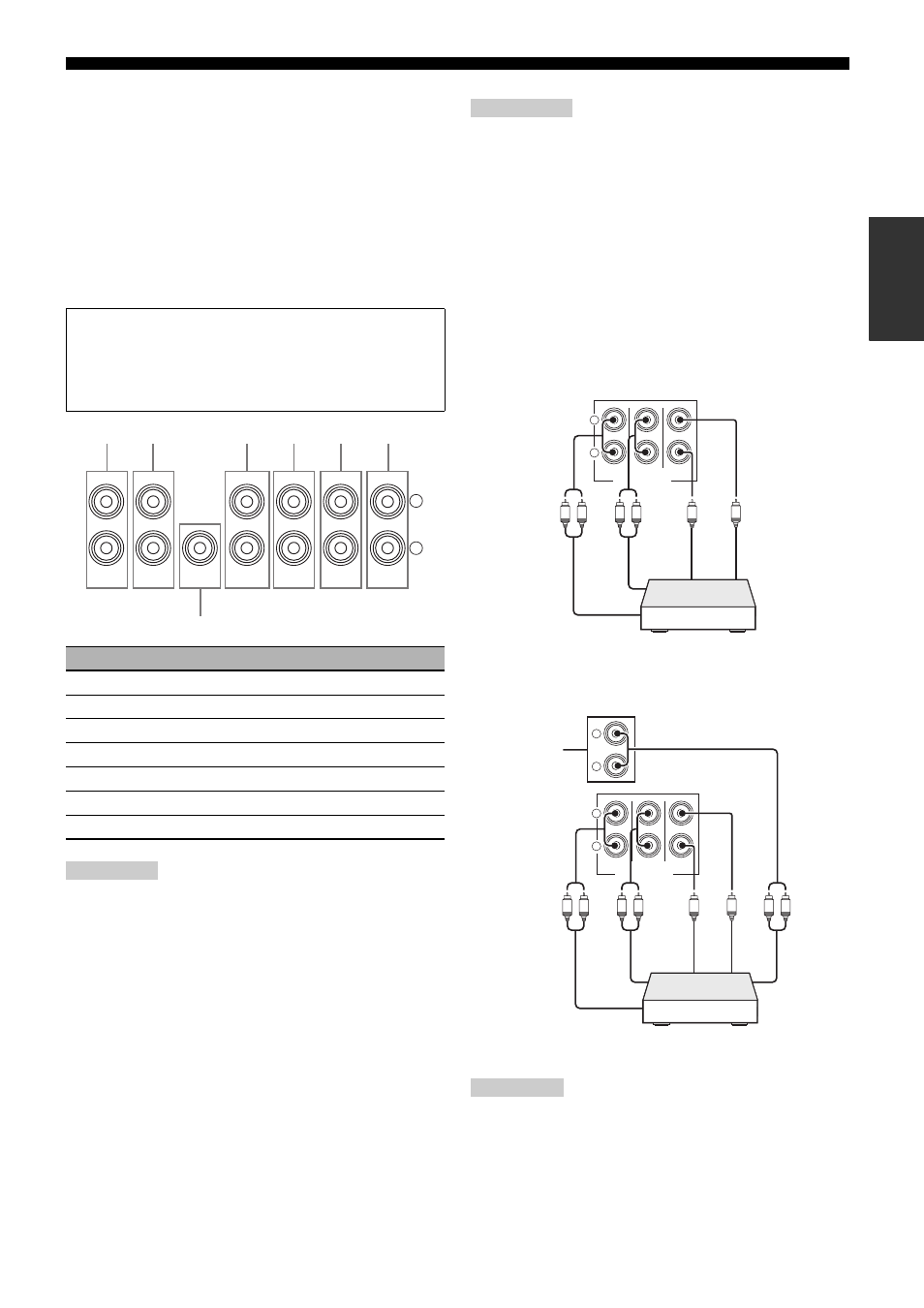

■ Подключение внешних усилителей
Данный аппарат обладает более чем достаточной
мощностью для любого домашнего использования.
Однако, если вы хотите использовать внешние усилители,
подключите внешние усилители к гнездам PRE OUT.
Каждое гнездо PRE OUT выводит сигналы одинакового с
соответствующими терминалами SPEAKERS канала.
y
Используйте внешние усилители в следующих случаях:
– когда нужно добавить больше мощности к воспроизведению колонок
– когда нужно использовать другой усилитель для самих звуков
– когда нужно воспроизвести 11.2-канальное окружающее звучание в
основной зоне, с использованием других зон (смотрите стр. 111)
* При подключении только одного внешнего усилителя к тыловому
каналу окружающего звучания, подключите его к гнезду SINGLE.
■ Подключение многоформатного
проигрывателя или внешнего декодера
Данный аппарат оборудован 6-ю дополнительными входными
гнездами (левым и правым FRONT, CENTER, левым и правым
SURROUND и SUBWOOFER) для дискретного
многоканального приема от многоформатного проигрывателя,
внешнего декодера, звукового процессора или предусилителя.
При установке “Входн. каналы” на “8 канальный” в
“Назн.Multi CH” (смотрите стр. 83), для приема 8-
канальных сигналов, можно использовать входные гнезда,
назначенные как “Фронт. вход.” в “Назн.Multi CH”
(смотрите стр. 83) вместе с гнездами MULTI CH INPUT.
Подключите выходные гнезда многоформатного
проигрывателя или внешнего декодера к гнездам MULTI
CH INPUT. Убедитесь, что левое и правое выходные гнезда
подключены к левому и правому входным гнездам для
фронтального канала и канала окружающего звучания.
•
При выборе компонента, подключенного к гнездам MULTI CH
INPUT как источника поступающего сигнала (смотрите стр. 50),
данный аппарат автоматически выключает цифровой процессор
звукового поля, и выбор программ звукового поля становится
невозможным.
•
Аудиосигналы, поступающие на гнезда CENTER и
SUBWOOFER MULTI CH INPUT, микшируются на левый и
правый каналы наушников.
•
Данный аппарат перенаправляет аудиосигналы, поступающие
на гнезда CENTER и/или SUBWOOFER MULTI CH INPUT, на
фронтальные каналы левой и правой колонок, при установке
“Center” и/или “Configuration” в “Speaker Set” на “None”
(смотрите стр. 84). Перед использованием данной функции,
рекомендуется подключить как минимум 5.1-канальную
акустическую систему.
Для 6-канального входа
Для 8-канального входа
* Входные аналоговые аудиогнезда, назначенные как “Фронт.
вход.” в “Назн.Multi CH” (смотрите стр. 83).
Режим предварительного усиления
Если нужно использовать внешние усилители для всех каналов в
основной зоне, установите “PREAMP MODE” на “ON” в
дополнительных настройках (смотрите стр. 120). Когда “PREAMP
MODE” установлен на “ON”, энергопотребление снижается.
Гнездо PRE OUT
Выходной аудиоканал
1
FRONT
Фронтальная левая/правая
2 SURROUND
Левая/правая окружающего звучания
3 SUBWOOFER
Сабвуфер левый/правый (смотрите стр. 25)
4 SUR.BACK
Тыловая левая/правая окружающего звучания *
5 FRONT PRESENCE
Фронтальная присутствия левая/правая
6 REAR PRESENCE
Задняя присутствия левая/правая
7 CENTER
Центральная
Примечание
PRE OUT
SURROUND
CENTER
(FRONT)
(SINGLE)
SUR. BACK
(REAR)
SUBWOOFER
FRONT
PRESENCE
REAR
PRESENCE
FRONT
R
L
1
2
3
7
4
5
6
Примечания
Примечание
MULTI CH INPUT
FRONT (6CH)
CENTER
SUBWOOFER
SURROUND
SB (8CH)
R
L
L
R
L
R
Вых
од са
бву
фер
а
Многоформатный проигрыватель/
Внешний декодер
Це
нтр
ал
ьн
ый в
ы
хо
д
Выход окружаю
щ
его
звучания
Фр
он
тал
ьн
ый вых
о
д
MULTI CH INPUT
FRONT (6CH)
CENTER
SUBWOOFER
SURROUND
SB (8CH)
R
L
R
L
L
R
L
R
L
R
Многоформатный проигрыватель/
Внешний декодер
Вы
ход
т
ы
ло
вог
о
ок
ру
жающе
го
зв
уч
ани
я
Вых
од
са
бв
уфе
р
а
Це
нт
ра
льн
ый вых
о
д
В
ы
х
од
о
к
р
у
ж
ающ
е
го
зв
уч
ани
я
*
Фр
он
та
льн
ый вых
о
д
