Соединения
28
Ru
■ Аудиогнезда
Данный аппарат оборудован тремя типами аудиогнезд.
Подключение зависит от наличия аудиогнезд на других
компонентах.
Гнезда AUDIO
Для обычных аналоговых аудиосигналов, передающихся через
левый и правый аналоговые аудиокабели. Подключите красные
штекеры к правым гнездам и белые штекеры к левым гнездам.
Гнезда DIGITAL COAXIAL
Для цифровых аудиосигналов, передающихся через
коаксиальные цифровые аудиокабели.
Гнезда DIGITAL OPTICAL
Для цифровых аудиосигналов, передающихся через
оптические цифровые аудиокабели.
Вы можете использовать цифровые гнезда для приема битовых потоков
PCM, Dolby Digital и DTS. При подключении компонентов к гнездам
COAXIAL и OPTICAL одновременно, приоритет отдается сигналам,
поступающим в гнездо COAXIAL. Все цифровые входные гнезда
совместимы с цифровыми сигналами с частотой стробирования 96 кГц.
■ Видеогнезда
Данный аппарат оборудован тремя типами видеогнезд.
Подключите входные видеогнезда на данном аппарате к
выходным видеогнездам компонентов источника приема для
одновременного переключения аудио и видеоисточников.
Подключение зависит от наличия входных гнезд на видеоэкране.
Гнезда VIDEO
Для обычных композитных видеосигналов, передающихся
через композитные видеокабели.
Гнезда S VIDEO
Для S-video видеосигналов, разделенных на видеосигналы
яркости (Y) и насыщенности (С), передающихся по
раздельным проводам S-video кабелей.
Гнезда COMPONENT VIDEO
Для компонентных видеосигналов, разделенных на видеосигналы
яркости (Y) и насыщенности (P
B
, P
R
), передающихся по
раздельным проводам компонентных видеокабелей.
y
Данный аппарат оборудован функцией преобразования
видеосигнала. Смотрите стр. 29 и 89 для подробной информации.
■ Гнездо и штекер кабеля HDMI
Данный аппарат оборудован пятью входными гнездами HDMI и двумя
выходными гнездами HDMI для ввода/вывода цифровых аудио и видеосигналов.
y
• Рекомендуется использовать отдельно продающийтся кабель
HDMI, не превышающий 5 метров, с логотипом HDMI на кабеле.
• Для подключения данного аппарата к другим компонентам DVI,
используйте кабель преобразования (гнездо HDMI
↔
гнездо DVI-D).
• Можно проверить возможные трудности, связанные с
подключением HDMI (смотрите стр. 95).
• Смотрите стр. 139 по информации о функции приема сигнала
данного аппарата для соединения HDMI.
• При установке “В реж.ожидания” в “Ручная настр.” на “Вкл.”,
данный аппарат открывает доступ сигналам HDMI для входа в
гнездо HDMI IN для прохода через данный аппарат с выходом
на гнездо HDMI OUT (смотрите стр. 94).
• Не отсоединяйте или подключайте кабель или не отключайте
питание компонентов HDMI, подключенных к гнездам HDMI
OUT на данном аппарате во время передачи данных. Это может
привести к прерыванию воспроизведения или вызвать шум.
• Гнезда HDMI OUT выводят аудиосигналы, поступающие на
входные гнезда HDMI, только при установке “Поддер.Аудио”
на “Другое” (смотрите стр. 94).
• При отключении питания видеоэкрана, подключенного к
гнездам HDMI OUT через соединение DVI, данный аппарат
может не установить связь с компонентом.
• Аналоговые видеосигналы, поступающие на композитные видео,
S-video и компонентные видеогнезда, могут выводиться в цифровом
виде от гнезд HDMI OUT. Для запуска данной функции, установите
“Преобразов.” на “Вкл.” в “Ручная настр.” (смотрите стр. 89).
• Данный аппарат оборудован двумя гнездами HDMI OUT, однако не
может выводить видеосигналы на два гнезда HDMI OUT
одновременно. Можно выбрать действующее гнездо HDMI OUT.
Смотрите стр. 50 для более подробной информации.

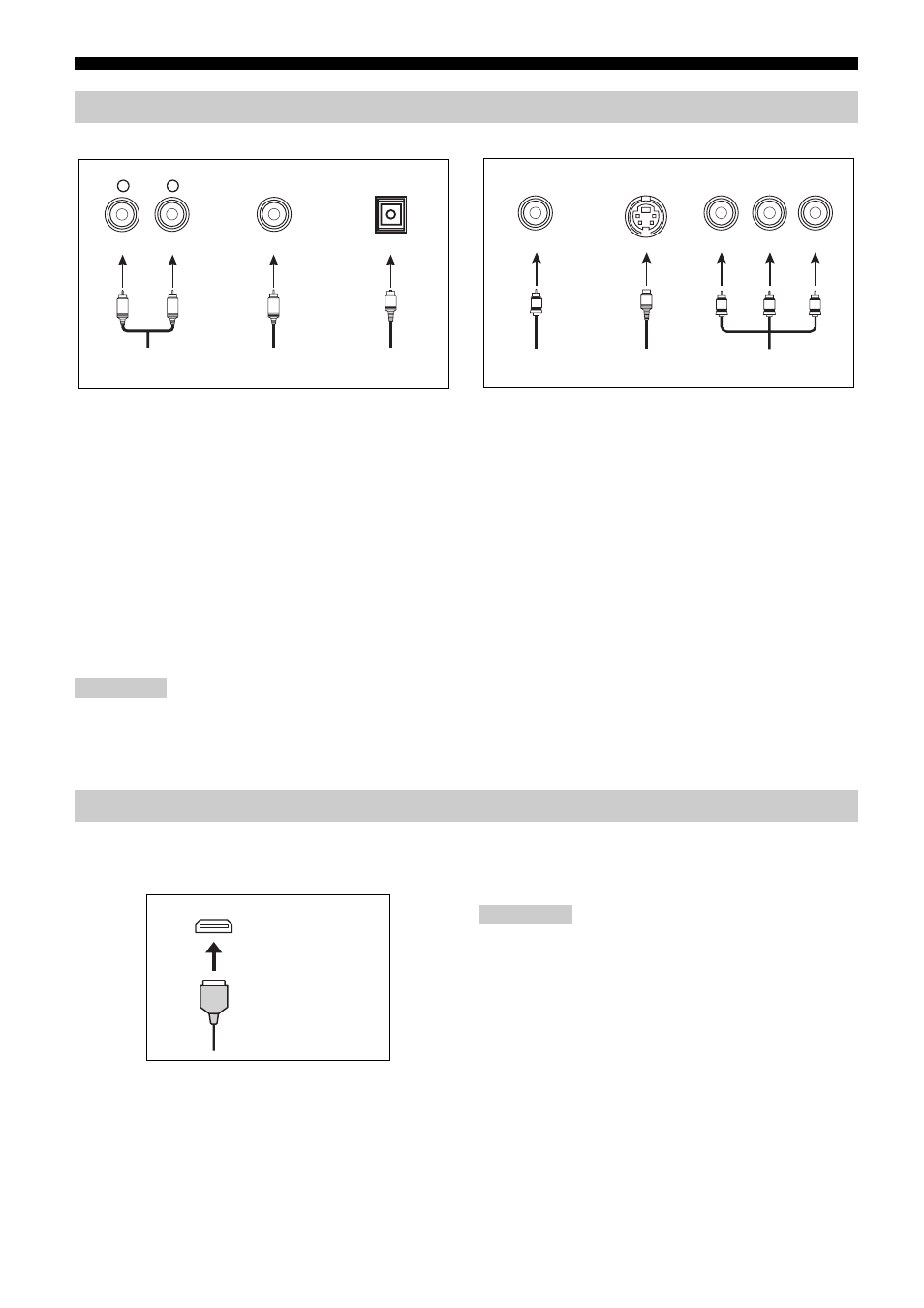

Информация о гнездах и штекерах кабелей
Примечание
COAXIAL
DIGITAL AUDIO
OPTICAL
DIGITAL
R L
C
O
R L
Левый и правый штекеры
аналогового аудиокабеля Штекер оптического
цифрового
аудиокабеля
Штекер коаксиального
цифрового
аудиокабеля
Аудиогнезда и штекеры кабелей
(Красный) (Белый) (Оранжевый)
VIDEO S VIDEO
COMPONENT VIDEO
Y R P B P
P B Y P R
S
V
Штекер композитного
видеокабеля
Штекер S-video
кабеля
Штекеры компонентного
видеокабеля
Видеогнезда и штекеры кабелей
(Желтый) (Зеленый) (Синий) (Красный)
Информация о HDMI™
HDMI
Штекер кабеля HDMI
Примечания
