Соединения
38
Ru
■ Подключение силового кабеля переменного
тока
Вставьте поставляемый силовой кабель переменного тока
в терминал переменного тока (AC IN) после завершения
всех соединений, и затем подключите силовой кабель
переменного тока к сети переменного тока.
(Только модель для Азии) Перед подключением данного
аппарата к розетке переменного тока, выберите один из
поставляемых силовых кабелей, подходящий для типа розетки
переменного тока в вашем регионе.
■ AC OUTLET(S) (SWITCHED)
Модель для Соединенного Королевства Великобритании и
Северной Ирландии........................................ 1 выход
Модель для Кореи................................... Отсутствует
Другие модели................................................. 2 выхода
Данный(ые) выход(ы) используются для подачи питания
на любые подключенные компоненты. Подключите
силовые кабели других компонентов к данному(ым)
выходу(ам). Питание на данный(е) выход(ы) подается,
когда данный аппарат находится во включенном
состоянии. Однако, питание на данный(е) выход(ы)
прерывается при отключении данного аппарата. Для
информации по максимальному напряжению или общему
энергопотреблению компонентов, подключаемых к
данному(ым) выходу(ам), смотрите “Технические
характеристики” на стр. 138.
Для подключения игровой приставки или видеокамеры к
данному аппарату, используйте гнезда VIDEO AUX на
фронтальной панели.

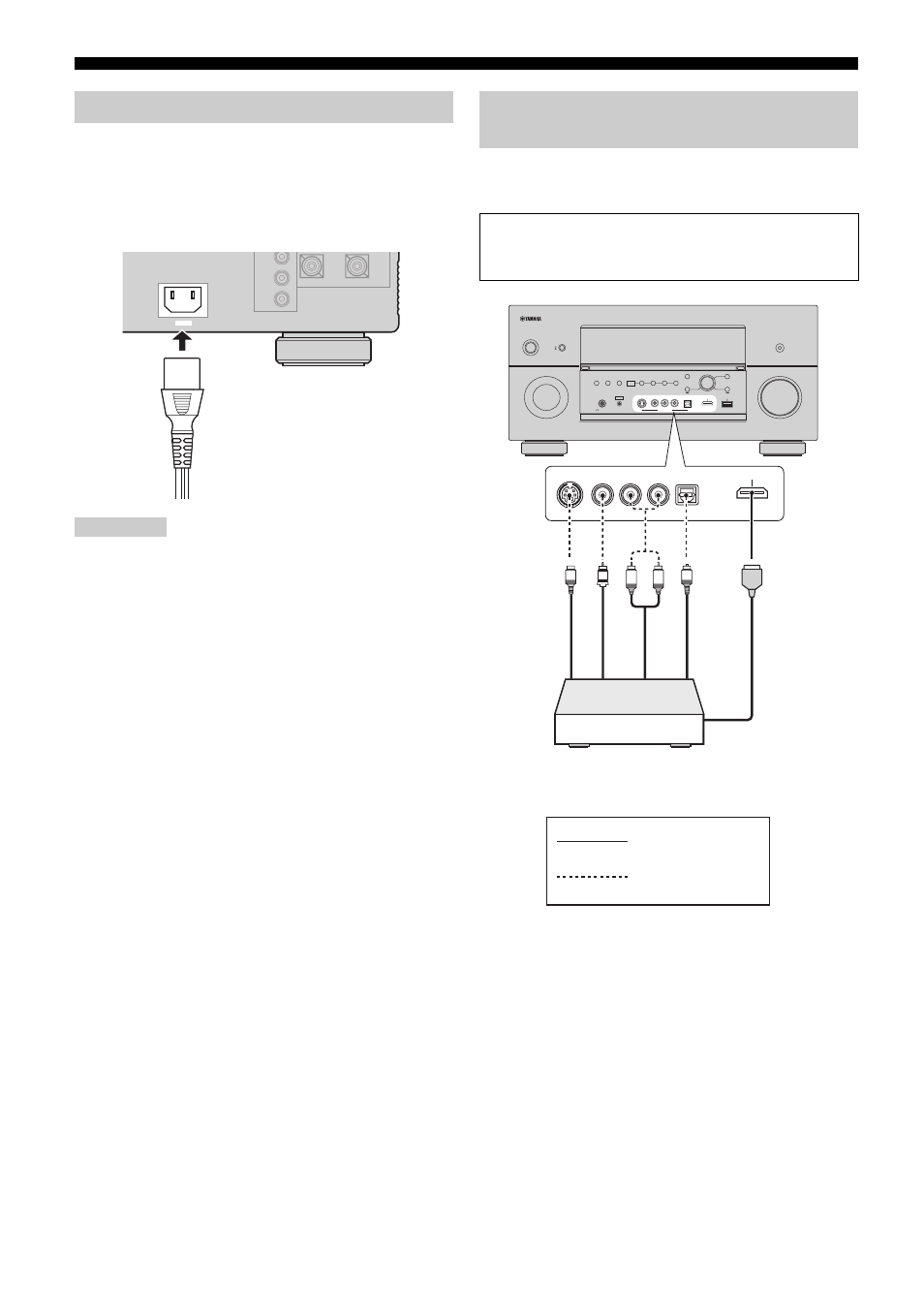

Подключение силового кабеля
Примечание
AC IN
К розетке переменного тока
Использование гнезд VIDEO AUX
на фронтальной панели
Предупреждение
Перед выполнением подключений, обязательно выключите
звук данного аппарата и других компонентов.
MASTER
MAIN ZONE
INPUT
ON
OFF
MIC
OPTIMIZER
AUDIO SELECT
SPEAKERS
A
B
YPAO
SILENT CINEMA
PHONES
ON/OFF
PURE DIRECT
VOLUME
MULTI
ZONE
STRAIGHT
ZONE ON/OFF
MENU
TONE CONTROL
ZONE
CONTROLS
REC OUT/
ZONE 2
EFFECT
PUSH ENTER
PROGRAM
R
L
OPTICAL
HDMI IN
USB
AUDIO
VIDEO AUX
S VIDEO
VIDEO
ZONE 3
ZONE 4
ZONE 2
R
L
OPTICAL
AUDIO
S VIDEO
VIDEO
HDMI IN
O
V
S
L
R
Игровая консоль
или видеокамера
О
пти
че
ск
ий вых
о
д
В
и
де
ов
ы
х
о
д
S-
V
id
eo вых
о
д
А
удиовых
о
д
HDMI выход
Рекомендуется
Альтернатива
