Соединения
25
Ru
Подготовка
Использование сабвуферов со встроенными усилителями, например, Yamaha Active Servo Processing Subwoofer System,
позволяет не только усилить низкочастотные сигналы от любого или всех каналов, но также воспроизводить с высокой
точностью звучание канала LFE (низкочастотный эффект), содержащегося в цифровых аудиосигналах. Для уменьшения
отражения низкочастотного звука на стенах, слегка поверните и направьте сабвуфер в центр комнаты.

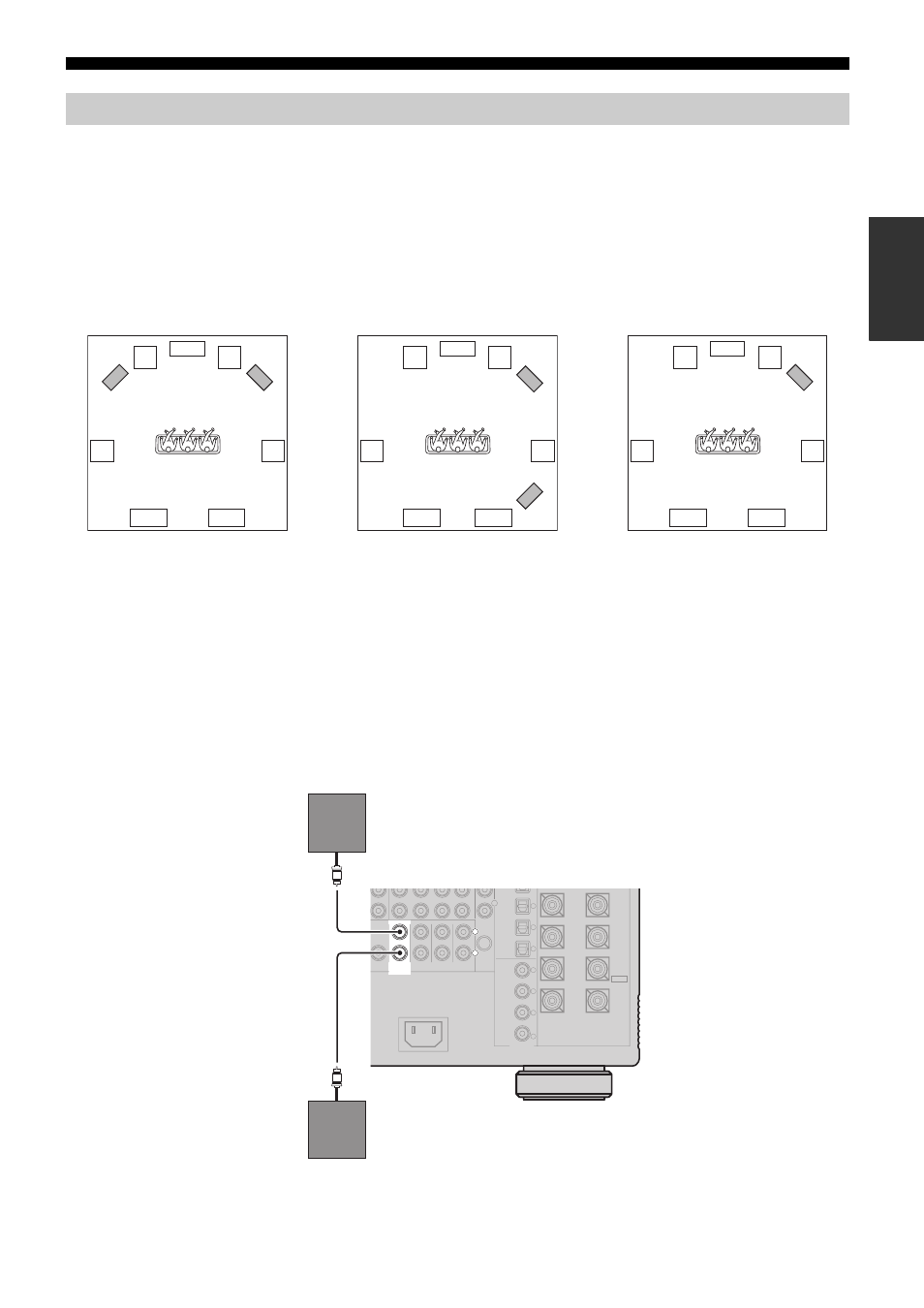

Можно использовать один или два сабвуфера, и выбирать различные позиции сабвуферов.
■ Конфигурация 1:
Фронтальные левый и правый
Установите “Конфигурация” в
“Сабвуфер” на “Стерео”
(смотрите стр. 85).
Обозначения колонок
FL/FR: Фронтальная левая/
правая
C: Центральная
SL/SR: Левая/правая
окружающего звучания
SBL/SBR: Тыловая левая/правая
окружающего звучания
LSW/RSW: Левый/правый сабвуфер
■ Конфигурация 2:
Фронтальный и задний
Установите “Конфигурация” в
“Сабвуфер” на “Фронт. и тыл.”
(смотрите стр. 85).
Обозначения колонок
FL/FR: Фронтальная левая/
правая
C: Центральная
SL/SR: Левая/правая
окружающего звучания
SBL/SBR: Тыловая левая/правая
окружающего звучания
FSW/RSW: Фронтальный/задний
сабвуфер
■ Конфигурация 3:
Один сабвуфер
Установите “Конфигурация” в
“Сабвуфер” на “Моно”
(смотрите стр. 85).
Обозначения колонок
FL/FR: Фронтальная левая/
правая
C: Центральная
SL/SR: Левая/правая
окружающего звучания
SBL/SBR: Тыловая левая/правая
окружающего звучания
SW: Сабвуфер
■ Подключение сабвуферов
Использование сабвуферов
C
LSW
RSW
SL
SR
FL
FR
SBR
SBL
C
RSW
FSW
SL
SR
FL
FR
SBR
SBL
C
SW
SL
SR
FL
FR
SBR
SBL
PRE OUT
AC IN
GND
DIGITAL IN
SURROUND
(SINGLE)
SUR. BACK/
BI-AMP
FRONT B
/ZONE
FRONT A
CENTER
(FRONT)
(SINGLE)
SUR. BACK
(REAR)
SUBWOOFER
FRONT
PRESENCE
REAR
PRESENCE
DVD
DVR
DVD
DTV
CD
CBL/SAT
OPTICAL
COAXIAL
BD/
HD DVD
8
7
6
5
4
3
2
EXTRA SP
R
L
R
Левый (или фронтальный) сабвуфер
Правый (или задний) сабвуфер
y
При подключении одного сабвуфера, подключите сабвуфер к
левым гнездам SUBWOOFER PRE OUT.
