Установка
и сборка
Стр. 5-7
8. Присоедините левую верхнюю крышку.
A. Приготовьте левую верхнюю крышку (#9) и один винт с
крестообразным шлицем Phillips #8 X 0,625 BLK (черный)
(#17).
B. Установите левую верхнюю крышку (#9) в правильном
положении на основной раме и вверните вручную винт с
крестообразным шлицем Phillips #8 X 0,625 BLK (#17).
См. Рисунок 5.
ПРИМЕЧАНИЕ: Убедитесь, что фиксирующие соединители
надежно установлены в рабочем положении.
См. Рисунок 5.
C. С помощью отвертки с крестообразным шлицем Phillips
надежно затяните винт Phillips #8 X 0,625 BLK (#17).
D. Повторите шаги 8A - 8C для правой верхней крышки.
9. Присоедините верхнюю крышку.
A. Приготовьте верхнюю крышку (#11) и один винт с
крестообразным шлицем Phillips #8 X 0,625 BLK (#17).
B. Установите верхнюю крышку (#11) в правильном положении
на основной раме и вверните вручную винт Phillips
#8 X 0,625 BLK (#17) . См. Рисунок 6.
C. С помощью отвертки с крестообразным шлицем Phillips
надежно затяните винт Phillips #8 X 0,625 BLK (#17).
10. Присоедините переднюю крышку.
A. Приготовьте переднюю крышку (#8) и четыре винта Phillips
#8 X 0,625 (#17).
B. Установите переднюю крышку (#8) в правильном положении
на основной раме и вверните вручную четыре винта Phillips
#8 X 0,625 BLK (#17). См. Рисунок 7.
C. С помощью отвертки с крестообразным шлицем Phillips
надежно затяните четыре винта Phillips #8 X 0,625 BLK
(#17).

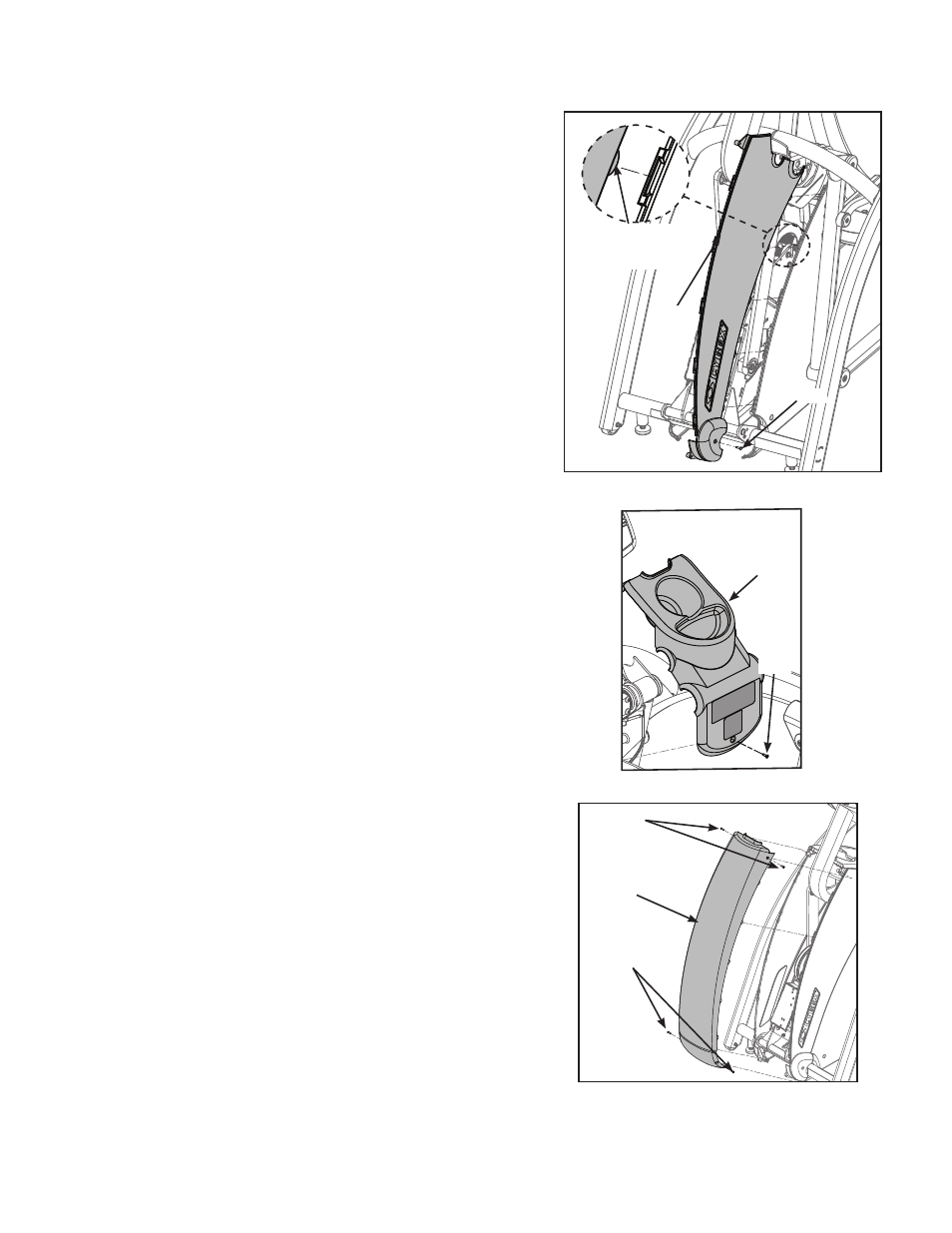

Рисунок 6
#11
#17
Рисунок 5
Фиксирующие
соединители
#9
#17
Рисунок 7
#8
#17
#17
