Тренажер Cybex Arc Trainer 425A - Руководство пользователя
Установка
и сборка
Стр. 5-6
ОСТОРОЖНО! В подъеме, перемещении и сборке данного устройства должны участвовать
не менее двух человек. Всегда используйте надлежащие способы подъема при
перемещении тяжелых деталей.
4. Поднимите и передвиньте тренажер
A. Осторожно извлеките шурупы с квадратной головкой и опоры для отгрузки. ПРИМЕЧАНИЕ: При
этом не удаляйте упаковочный материал с соединительных деталей (это позволит сохранить
при сборке красочный слой).
B. По крайней мере два человека должны поднимать и передвигать или перекатывать тренажер к тому
месту, где Вы хотите его установить. Используйте надлежащие способы подъема.
ПРИМЕЧАНИЕ: В случае установки персонального развлекательного монитора см. инструкции по
установке на стр. 5-12.
5. Уложите кабели в поддерживающем кронштейне
консоли.
A. Приготовьте поддерживающий кронштейн консоли
(#12).
B. Определите, где находятся кабель консоли и
кабель для измерения частоты пульса на основной
раме.
C. Введя кабели снизу в поддерживающий кронштейн
консоли (#12), продвигайте их, пока они не выйдут
наружу сверху.
6. Присоедините поддерживающий кронштейн
консоли.
A. Приготовьте поддерживающий кронштейн консоли
(#12) и три винта BHSCS 0,375-16 x 0,75 (#19).
B. Расположите поддерживающий кронштейн консоли
(#12) на основной раме и вверните вручную каждый
из трех винтов BHSCS 0,375-16 X 0,75. (#19).
См. Рисунок 4.
C. Надежно затяните винты 0,375-16 x 0,75 (#19) с
помощью 7/32-дюймового шестигранного торцевого
ключа (#27), входящего в комплект поставки.
7. Присоедините консоль.
A. Приготовьте консоль (#2), четыре винта BHSCS 0,250-20 x 1,250 (#21) и четыре стопорные шайбы
(#22).
B. Подключите к консоли (#2) кабель консоли и кабель для измерения частоты пульса, выступающие
сверху из поддерживающего кронштейна консоли (#12). См. Рисунок 4.
C. Расположите консоль (#2) и вверните вручную четыре винта BHSCS 0,250-20 (#21) с четырьмя
стопорными шайбами (#22). См. Рисунок 4.
ПРИМЕЧАНИЕ: Убедитесь, что ни один из кабелей не зажат.
D. С помощью входящего в комплект 7/32-дюймового шестигранного торцевого ключа (#26) прикрепите
консоль (#2) к поддерживающему кронштейну консоли (#12) четырьмя винтами BHSCS 0,250 x 1,250
(#21) с четырьмя стопорными шайбами (#22).

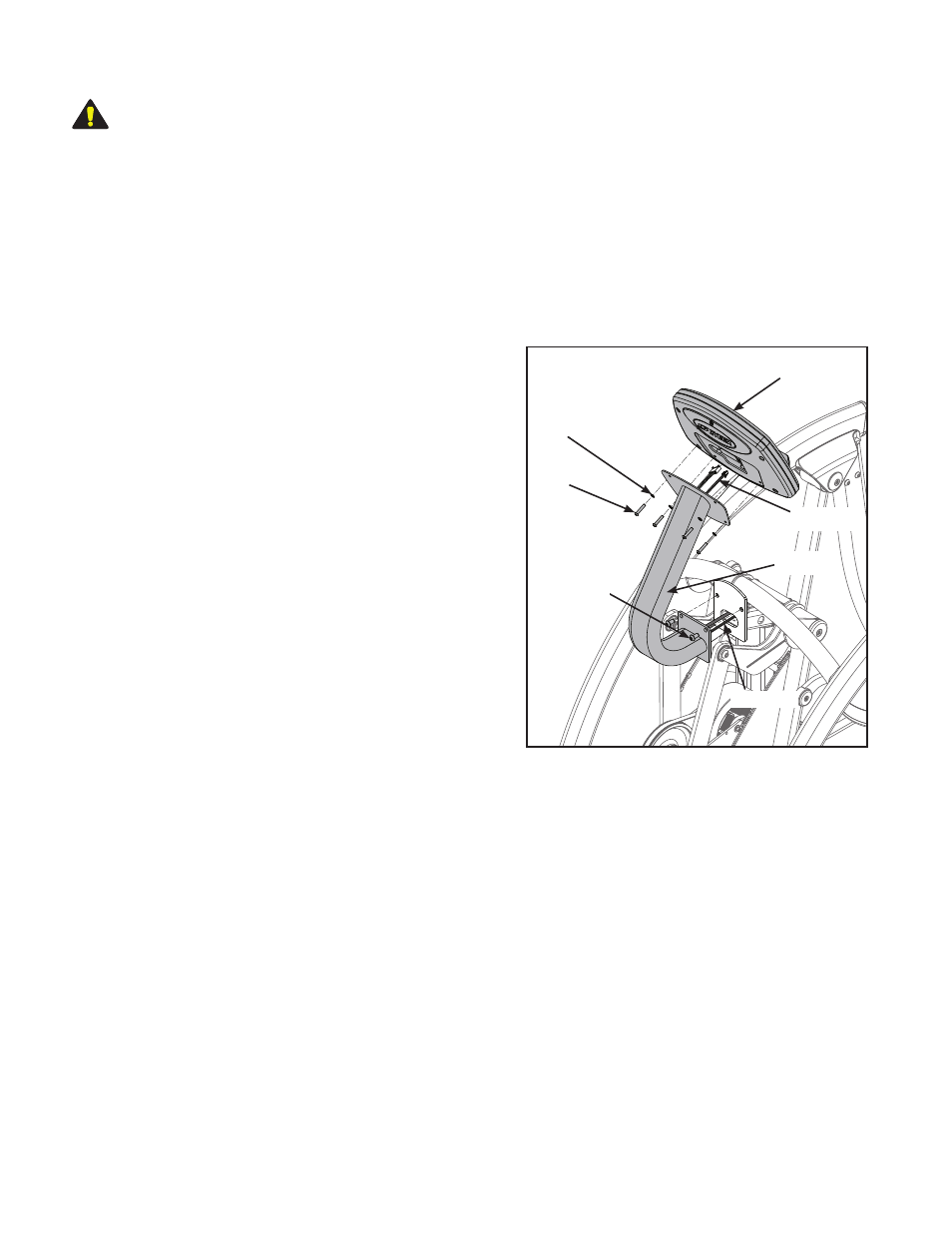

Рисунок 4
#2
#22
#21
Кабели
#19
#12
Кабели
