Подключения
34
Руководство Пользователя
■

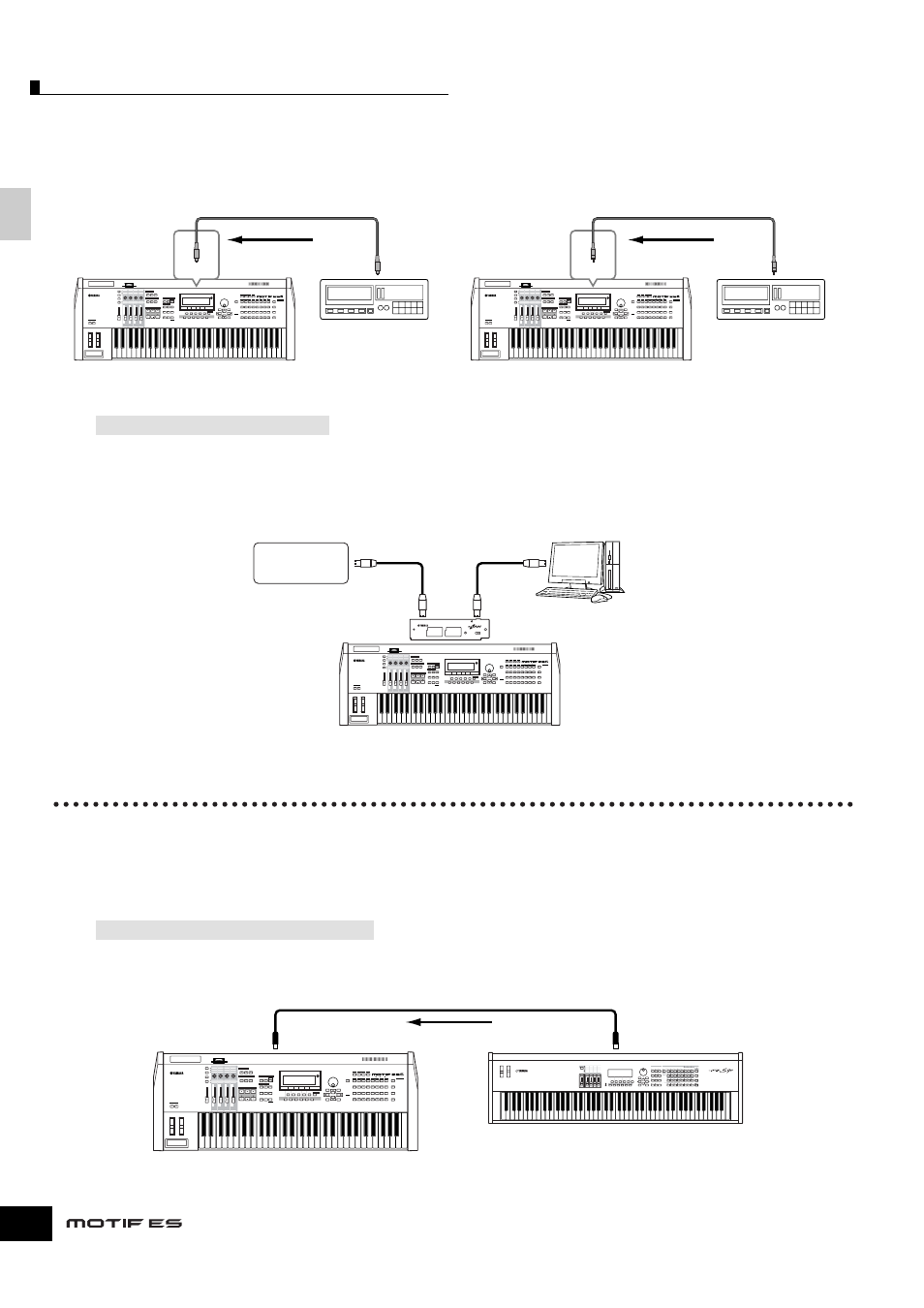

Цифровой Вход c использованием AIEB2
Когда установлена плата ввода - вывода AIEB2 I/O, Вы можете делать цифровую звукозапись от цифровых источников - типа
CD-плеера или DAT-приставки. Для максимальной совместимости и гибкости, плата AIEB2 включает два различных входа,
OPTICAL (оптический, стекловолоконный кабель) и DIGITAL (коаксиальный кабель).
Прим. Может использоваться один из разъемов (OPTICAL или DIGITAL); но не оба вместе. Выберите, какой разъем используется для цифрового входа в режиме Utility
при помощи следующей операции.
■
Цифровой Вход c использованием mLAN16E
Приобретаемая отдельно плата mLAN16E позволяет Вам подключать этот инструмент с устройством mLAN или компьютером, давая
Вам высокоскоростную аудио и MID передачу данных между устройствами при помощи одного кабеля IEEE 1394.
Подключение внешних MIDI инструментов
Стандартным MIDI кабелем (покупается отдельно), Вы можете подключить внешнее MIDI устройство, и управлять им с MOTIF ES.
Аналогично, Вы можете использовать внешнее MIDI устройство (типа клавиатуры или секвенсора), чтобы управлять звуками MOTIF ES.
Ниже приведено несколько различных примеров MIDI подключения. Используйте один, наиболее подходящий для Вашей работы.
Прим. Любой из этих интерфейсов может использоваться для передачи и прием MIDI данных: разъемы MIDI, разъем mLAN (когда установлена плата mLAN16E), или
разъем USB. Однако, они не могут использоваться одновременно. Выберите, разъем, какой будет использоваться для передачи MIDI данных, в Сервисном (Utility)
режиме, при помощи следующей операции.
■
Управление с внешней MIDI клавиатуры
Использование внешней клавиатуры, для дистанционного выбора и воспроизведения Голосов MOTIF ES.
[UTILITY] > [F2] I/O > [SF1] INPUT > Digital
Стр. 261
[UTILITY] > [F5] MIDI > [SF4] OTHER > MIDI IN/OUT
MUSIC PRODUCTION SYNTHESIZER
MOTIF ES
DAT
MOTIF ES
DAT
OP TICAL
OUTPUT
DI GITAL
OUTPUT
DIGITAL INPUT
OP TICAL INPUT
AIEB2
MUSIC PRODUCTION SYNTHESIZER
AIEB2
Семплирование
Оптический кабель
Рекордер DAT или CD
Sa mpling
Coaxial ca ble
Рекордер DAT или CD
mLAN16E
MUSIC PR ODUCTION SYNTHESIZER
MOTIF ES
IEEE 1394
Устройство mLAN
(Скорость передачи
данных S400)
Кабель IEEE1394
Компьютер с интерфейсом IEEE1394
MUSIC PRODUCTION SYNTHESIZER
MOTIF ES
MIDI IN
MIDI OUT
Внешняя клавиатура MIDI или синтезатор, например
серий S/SY/EX
Стр. 265
