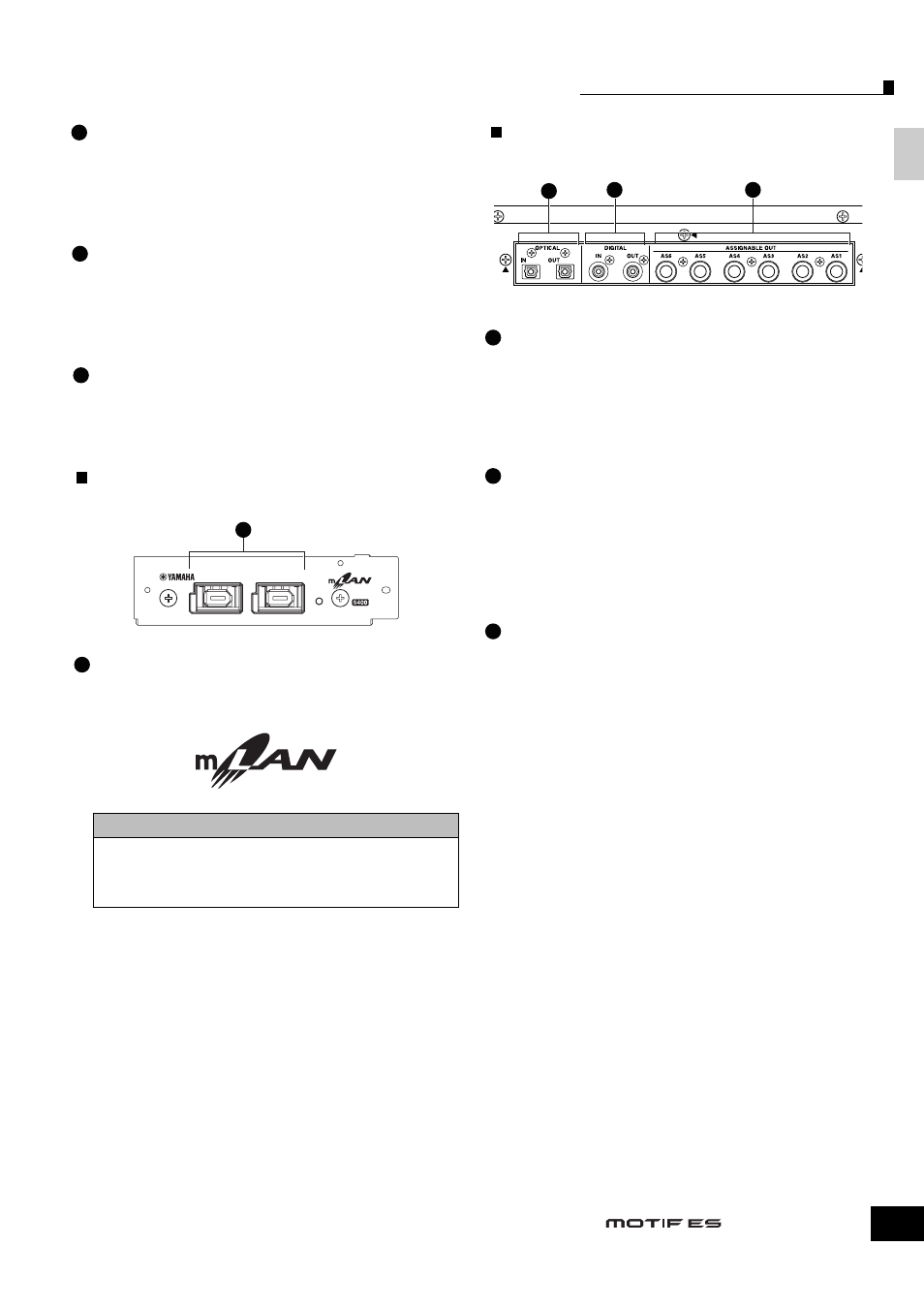

Задняя панель
25
Руководство Пользователя
К
он
тр
ол
ле
ры
и
Р
аз
ъе
м
ы
Регулятор GAIN
Стр. 73
Регулирует входное усиление для гнезд A/D INPUT
(выше). В зависимости от подключенного устройства
(микрофон, CD-плеер, и т.д.), Вам, возможно, будет
необходимо устанавливать оптимальный уровень
усиления.
CARD (слот карты)
Стр. 27
Слот для карты памяти SmartMedia для передачи различных
данных с инструмента и на инструмент. Внимательно
прочитайте инструкции при работе с картой SmartMedia
(стр. 28) перед тем как вставить в слот карту SmartMedia.
Крышка бокса для плат
Стр. 283
Установка приобретаемой отдельно платы (Plug-in Board)
на этот инструмент позволяет Вам существенно расширить
звуковую палитру инструмента. До трех звуковых плат
может быть установлено на задней панели.
Когда установлена плата mLAN16E:
Разъем mLAN (IEEE1394) 1, 2
Разъем для подключения mLAN устройства или IEEE1394-
совместимых (FireWire) устройств стандартными кабелями
IEEE1394 (с 6-тью контактами).
*Название "mLAN" и его эмблема (выше) - торговые марки.
Прим. Цифровой аудио-выход разъема mLAN установлен
на 24 бита/44.1кГц.
Когда установлена плата AIEB2:
Разъемы OPTICAL IN, OUT
Стр. 33, 34
Эти разъемы предназначены для ввода или вывода цифровых
сигналов по оптически-волоконному кабелю. Вы можете
использовать вход OPTICAL IN, для записи цифрового
сигнала на частотах 48кГц, 44.1кГц, или 32 Гц. Разъем
OPTICAL OUT - для выхода цифрового сигнала 44.1кГц.
Разъемы DIGITAL IN, OUT
Стр. 33, 34
Эти разъемы предназначены для ввода или вывода
цифровых сигналов по коаксиальному (RCA) кабелю.
Цифровой формат сигнала CD/DAT (S/P DIF). Вы можете
использовать цифровой вход DIGITAL IN для записи
цифрового сигнала на частотах 48кГц, 44.1кГц, или 32 Гц.
Разъем DIGITAL OUT - для выхода цифрового сигнала
44.1кГц.
Гнезда ASSIGNABLE OUT (AS1 - AS6)
Стр. 31
Выходные гнезда для аудио-сигналов линейного уровня.
Эти выходы независимы от главного выхода (гнезда
L/MONO и R), и могут быть свободно назначены на любую
клавишу Барабанного Голоса (Drum Voice) или Партию.
Это позволяет Вам направлять определенные Голоса или
звуки для обработки внешним процессором эффекта.
Партии, которые могут быть назначены на эти гнезда
следующие:
•
Клавиша Барабанного Голоса, на которую назначен
инструмент ударных/перкуссии
Стр. 203
•
Любая партия Исполнения*
Стр. 218
•
Любая партия Песни*
Стр. 235
•
Любая партия Паттерна*
Стр. 235
* Включая входную Аудио партию
Прим. Выход цифрового аудио через разъем OPTICAL OUT или
DIGITAL OUT может быть изменен между и разрешением
в 24 бита на 20 битов на дисплее [UTILITY] > [F2] I/O
> [SF2] OUTPUT. Частота, тем не менее, установлена в
44.1 кГц.
Что такое mLAN?
"mLAN" - цифровая сеть, разработанная для музыкальных
приложений. Она использует и расширяет промышленный
стандарт IEEE 1394 - последовательной высокоэффективной
шины.Боле детально в Руководстве по mLAN16E.
