Music production synthesizer – Инструкция по эксплуатации Yamaha MOTIF-ES_6
Страница 32
П
од
го
то
вк
а к
р
аб
от
е
Подключения
32
Руководство Пользователя
Следующие установки могут быть сделаны на страницах вышеупомянутых параметров.
* Доступно только, когда установлены платы AIEB2 или mLAN16E.
** Доступно только, когда установлена плата mLAN16E.

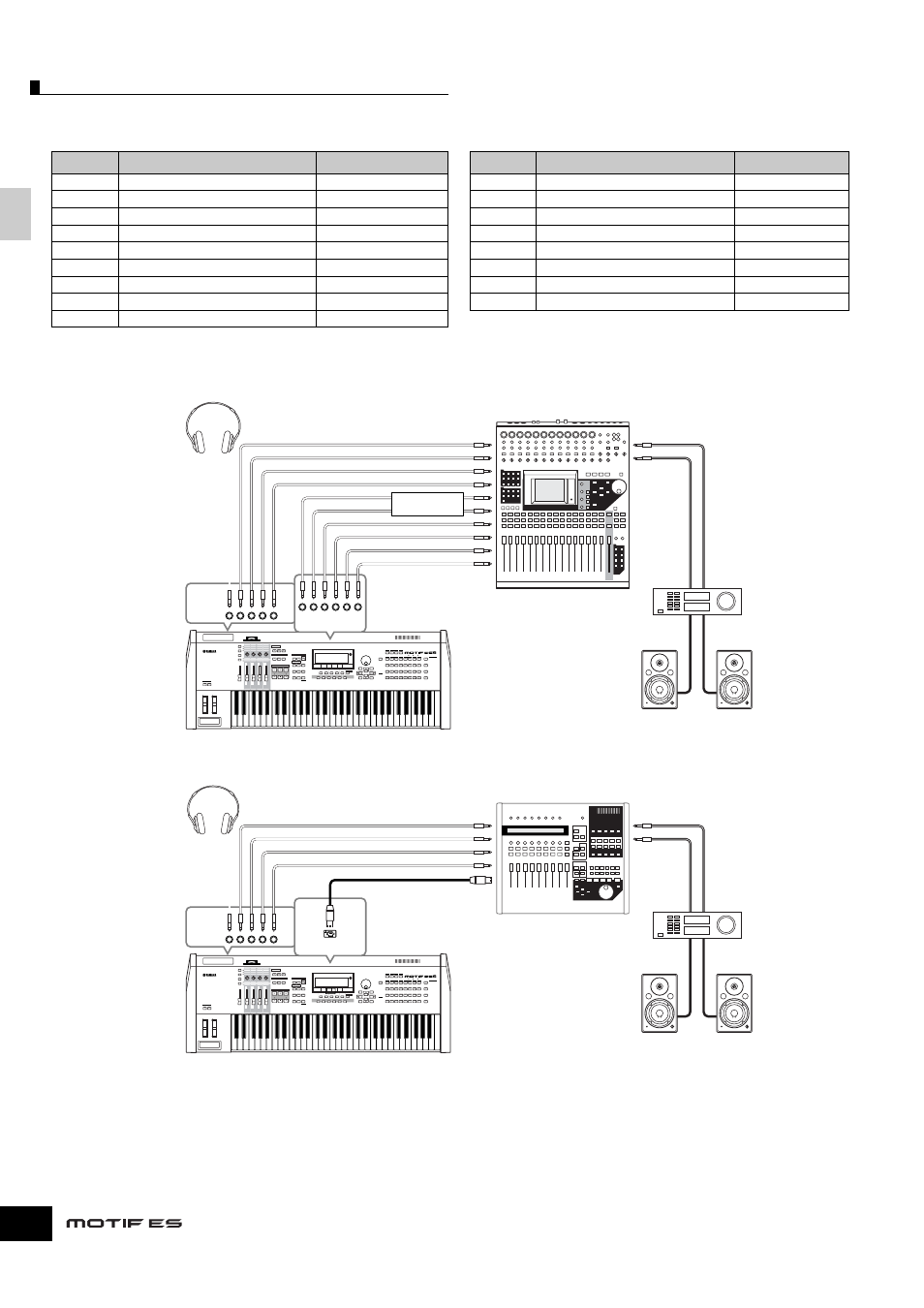

Пример подключения, когда установлена плата AIEB2 (аналоговый выход)
Пример подключения, когда установлена плата mLAN16E (аналоговый и цифровой выход)
Прим. Основные выходные гнезда и назначаемые выходные гнезда (Assignable Output)
•
Подключение наушников к гнезду PHONES не затрагивает звуковой выход гнезд OUTPUT L/MONO и R. Звук на наушниках идентичен звуку на
гнездах OUTPUT L/MONO и R.
•
Любые партии, назначенные на гнезда ASSIGNABLE OUTPUT (включая партии интерфейса AIEB2 или интерфейса mLAN16E) не будут поступать на
гнезда OUTPUT L/MONO и R или гнездо PHONES.
•
Системные Эффекты (Реверберация, Хорус), Мастер-EQ, и Мастер-Эффект не применяются к выходному звуку гнезд ASSIGNABLE OUTPUT
(включая таковые от интерфейса AIEB2 или интерфейса mLAN16E). (Применяется только EQ Партии и Эффект Вставки).
LCD
Выходные гнезда
Стерео/Моно
LCD
Выходные гнезда
Стерео/Моно
L&R
OUTPUT L и R
Стерео
asL
ASSIGNABLE OUTPUT L
Моно
asL&R
ASSIGNABLE OUTPUT L и R
Стерео
asR
ASSIGNABLE OUTPUT R
Моно
as1&2
ASSIGNABLE OUTPUT 1 и 2
Стерео (1: L, 2: R) *
as1
ASSIGNABLE OUTPUT 1
Моно *
as3&4
ASSIGNABLE OUTPUT 3 и 4
Стерео (3: L, 4: R) *
: :
:
as5&6
ASSIGNABLE OUTPUT 5 и 6
Стерео (5: L, 6: R) *
as6
ASSIGNABLE OUTPUT 6
Моно *
as7&8
ASSIGNABLE OUTPUT 7 и 8
Стерео (7: L, 8: R) **
as7
ASSIGNABLE OUTPUT 7
Моно **
as9&10
ASSIGNABLE OUTPUT 9 и 10
Стерео (9: L, 10: R) **
: :
:
as11&12
ASSIGNABLE OUTPUT 11 и
12
Стерео (11: L, 12: R) **
as14
ASSIGNABLE OUTPUT 14
Mono **
as13&14
ASSIGNABLE OUTPUT 13 и 14
Стерео (13: L, 14: R) **
ASSI GNABLE OUTPUT R
ASSI GNABLE OUTPUT L
OUTPUT R
OUTPUT L/MONO
MUSIC PRODUCTION SYNTHESIZER
MOTIF ES
AIEB2
OUTPUT L
OUTPUT R
Pro R3
Наушники
Гнездо PHONE
Микшер
Усилитель
Динамик
(Левый)
Динамик
(Правый)
ASSI GNABLE OUTPUT R
ASSI GNABLE OUTPUT L
OUTPUT R
OUTPUT L/MONO
MUSIC PRODUCTION SYNTHESIZER
MOTIF ES
mLAN16E
OUTPUT L
OUTPUT R
Наушники
Гнездо PHONE
Микшер
Усилитель
Динамик
(Левый)
Динамик
(Правый)
Кабель IEEE1394
