Intern al Stru cture (System Over view )
154
Руководство Пользователя
Этот раздел дает Вам легкий для понимания обзор MOTIF ES - его широкий диапазон функций и характеристик, его MIDI
управления и функций исполнения, и его удобной системы управления файлами для данных, которые Вы создали на
инструменте.
Внутренняя Структура (Системный Обзор)
Этот синтезатор состоит из нескольких блоков.
Блок контроллеров
Этот блок состоит из клавиатуры, колес Изменения Высоты
(Pitch Bend) и Модуляции (Modulation), Ленточного Контроллера
(Ribbon Controller), Регуляторов (Knob), Управляющих Слайдеров
(Control Slider) и так далее.
Сама клавиатура не генерирует звуки, но она генерирует/передает
MIDI сообщения вкл\выкл ноты, силы нажатия на клавишу
(динамическая чувствительность) и другую MIDI информацию
на блоку генератора тона синтезатора, когда Вы играете ноты.
Контроллеры также генерируют/передают MIDI сообщения.
Блок генератора тона синтезатора производит звук согласно MIDI
сообщениям, поступающим от клавиатуры и контроллеров.
Контроллеры, которые поддерживает MOTIF ES
Контроллеры, которые Вы можете использовать на этом синтезаторе и
страницы относящиеся к ним:
●
Контроллеры MOTIF ES
Клавиатура (Начальное Касание,
Послекасание) ....................................................... стр. 18
Колесо Изменения Высоты Тона ........................ стр. 64
Колесо Модуляции .............................................. стр. 64
Ленточный Контроллер ....................................... стр. 65
Регулятор (KN) ...................................................... стр. 50
Управляющий Слайдер (CS) ............................... стр. 51
●
Контроллеры (приобретаются отдельно), которые могут
быть подключены на задней панели MOTIF ES
Педальный Контроллер ........................................ стр. 42
Педальный Переключатель ................................. стр. 42
Духовой Контроллер............................................. стр. 42

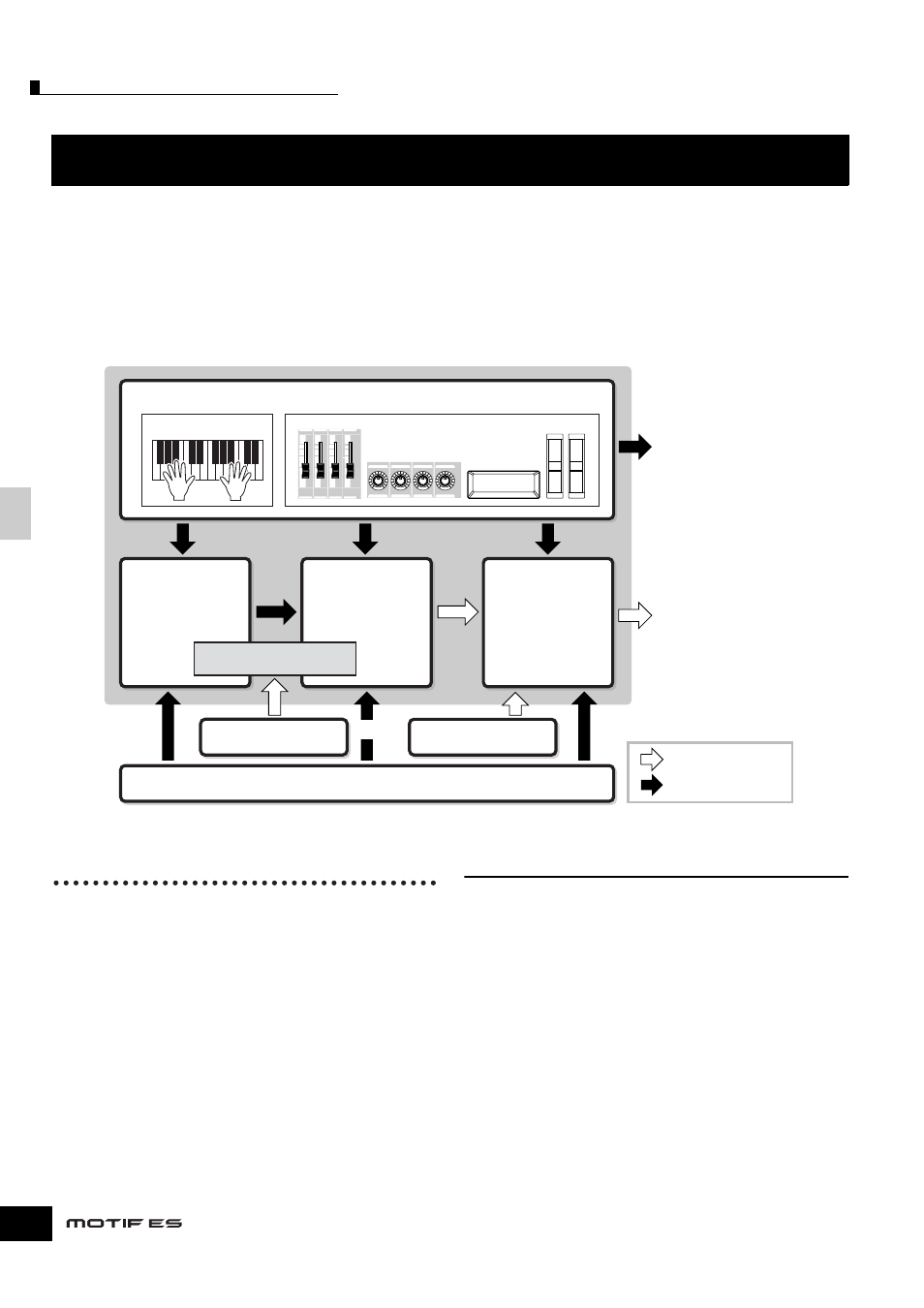

Базовая Структура
ZONE 1
CS 1
VOLUME
1
VOLUME
2
VOLUME
3
VOLUME
4
CS 2
ZONE 2
CS 3
ZONE 3
CS 4
ZONE 4
SWINGG
ATE TIME
VELOCITY
UNITMULTIPLY
LOW
KN
1
LOW MID
KN
2
HIGH MID
KN
3
HIGH
KN
4
Блок контроллеров
Клавиатура
Контроллеры
MIDI выход
Аудио (звуковой) выход
Запись исполнения на клавиатуре
Исполнение на клавиатуре
Панельные
операции
Блок секвенсора
Блок Генератора Тона
Секвенсорные MIDI данные
•
Песня
•
Паттерн
•
Арпеджио
Внутренняя плата
AWM2 Plug-in
•
Голос
•
Исполнение
Блок Семплирования
Play ba ck
Блок эффектов
DSP
•
Реверберация
•
Хорус
•
Мастер-Эффект
•
Эквалайзер Партии
•
Мастер-Эквалайзер
Запись
Внешний MIDI инструмент
Воспроизведение
Микрофон, Гитара, Бас,
Аудио оборудование, и т.д.
Поток аудио сигнала
Поток MIDI сообщений
Воспроиз-
ведение
Микрофон, Гитара, Бас,
Аудио оборудование, и т.д.
