Подключения
33
Руководство Пользователя

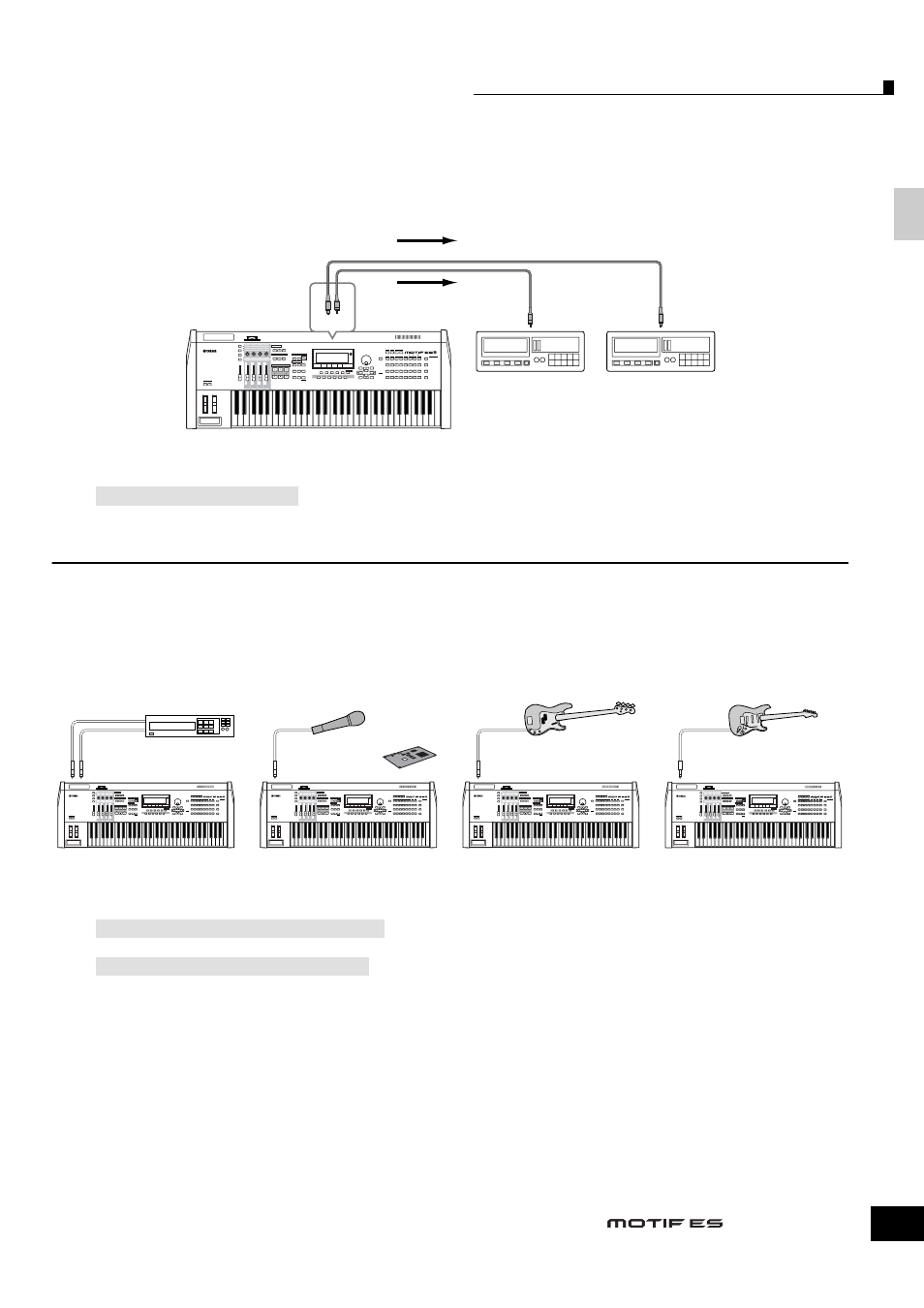

Цифровой Выход c использованием AIEB2
Когда установлена отдельно покупаемая плата AIEB2, сигналы, поступающие на гнезда OUTPUT в аналоговом виде, также могут
быть выведены в цифровом виде через гнездо OPTICAL OUTPUT и гнездо DIGITAL OUTPUT. Используя эти цифровые выходные
гнезда, Вы можете делать запись исполнения на клавиатуре или воспроизведения Песни/Паттерна этого синтезатора на внешние
носители (например, MD (мини-диск)) с исключительно высококачественным звуком.
Прим. Разрешающая способность цифрового выхода платы AIEB2, может быть установлена в режиме UTILITY при помощи следующей операции.
Аудио Вход
■
Подключение микрофона или другого аудио оборудования к гнездам A/D INPUT (аналоговый вход)
Внешние инструменты и аудио оборудование, типа микрофона, гитары, баса, CD-плеера или даже другого синтезатора/клавиатуры
могут быть подключены к гнездам A/D INPUT. Эти аудио сигналы могут использоваться как входные сигналы для Партии AUDIO IN
в режиме Исполнения/Песни/Паттерна, а также для создания семплов с использованием функции Семплирования (Sampling) (стр. 172).
С использованием платы PLG100-VH, Вы можете даже применить автоматический эффект вокальный гармонии к звуку микрофона.
Прим. В зависимости от подключенного оборудования, если необходимо, изменяйте установки параметров в Сервисном (Utility) режиме, при помощи следующей операции.
•
Когда уровень выхода подключенного оборудования (микрофона, гитары, бас-гитары) довольно низкий:
•
Когда уровень выхода подключенного оборудования (синтезатора, клавиатуры, CD-плеера) слишком высокий:
Прим. После того, как Вы сделаете все подключения, возможно, возникнет необходимость установить входное усиление аудио источника, используя
регулятор GAIN (стр.73).
Прим. Входной аудио сигнал не доступен в режиме Голоса, потому что режим Голоса не имеет Партии AUDIO IN.
[UTILITY] > [F2] I/O > [SF2] OUTPUT
Стр. 261
[UTILITY] > [F2] I/O > [SF1] INPUT > Mic/Line = микрофон
[UTILITY] > [F2] I/O > [SF1] INPUT > Mic/Line = линия
MUSIC PRODUCTION SYNTHESIZER
MOTIF ES
DAT
DAT
OPTICAL
INPUT
DIGITAL
INPUT
DIGITAL OUTPUT
OPTICAL OUTPUT
AIEB2
Запись
Запись
Записывающее устройство DAT или CD
Коаксиальный кабель
Оптический кабель
MUSIC PR ODUCTION SYNTHESIZER
MOTIF ES
A/D INPUT R
L
L
R
MUSIC PR ODUCTION SYNTHESIZER
MOTIF ES
MUSIC PR ODUCTION SYNTHESIZER
MOTIF ES
MUSIC PR ODUCTION SYNTHESIZER
MOTIF ES
A/D INPUT L
A/D INPUT L
A/D INPUT L
Стерео аудио оборудование (CD-плеер, и т.д.)
Микрофон (MONO)
Применение эффекта к
звуку микрофона, с
использованием платы
вокальной гармонии
(PLG100-VH)
Бас-гитара
Гитара
■
