Подключения
31
Руководство Пользователя
Подключения
Подключение внешнего аудио-оборудования
Так как MOTIF ES не имеет внутренней звуковой системы, Вам необходимо подключить внешнюю аудио-систему или стерео
наушники, чтобы должным образом контролировать звучание. Следующие иллюстрации показывают различные примеры
подключения; используйте один наиболее Вам подходящий.
Аудио выход
■

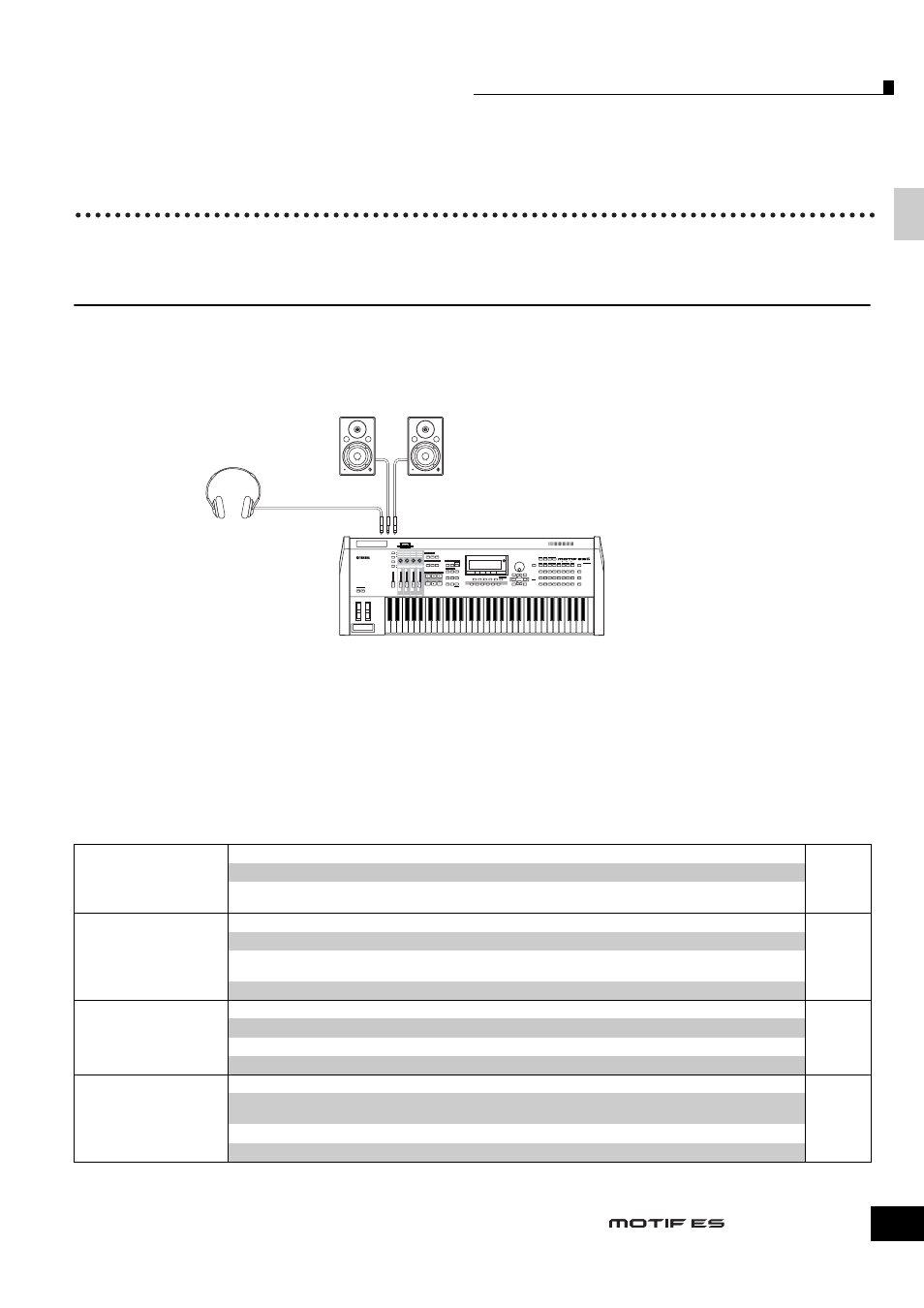

Подключение активных громкоговорителей (аналоговый выход)
Для оптимального и точного воспроизведения богатых звуков инструмента, эффектов и получения истинного стереозвучания,
используйте пару активных громкоговорителей. Подключите их к гнездам OUTPUT L/MONO и R на задней панели.
Прим. При использовании только одного активного громкоговорителя, подключите его к гнезду OUTPUT L/MONO гнездо на задней панели.
■
Подключение микшера
Инструмент имеет дополнительные аудио выходы в дополнение к выходам OUTPUT (L/MONO и R). Подключите эти выходы к
микшеру, чтобы отдельно управлять аналоговыми выходами клавиш Барабана (Drum) или партиями (Исполнение, Песня, и Паттерн).
Вы можете расширить выходные возможности инструмента, установив покупаемую отдельно плату I/O - ввода - вывода - (AIEB2)
или mLAN16E. Установка платы AIEB2 добавляет шесть выходных гнезд, установка mLAN16E расширяет выходные возможности
до четырнадцати цифровых выходов, посредством всего одного кабеля/разъема FireWire (IEEE 1394). О том, как устанавливать
назначения на гнезда см. таблицу ниже.
Отдельный выход нот
(клавиш) Барабанного
Голоса
Определяется параметром OutputSel (как выбрать см. ниже) как данные Барабанного Голоса (Drum Voice).
Стр. 203
[VOICE] > выбор Барабанного Голоса > [EDIT] выбор Клавиши Барабана > [F1] OSC > [SF2] OUTPUT > OutputSel
Эта установка доступна для Партии, у которой параметр OutputSel установлен на "drum" ("барабан") в другом режиме
(например, Исполнения или Песни).
Отдельный выход Партий
Исполнения
Определяется параметром OutputSel (как выбрать см. ниже)
Стр. 218
[PERFORM] > выбор Исполнения > [EDIT] выбор Партии > [F2] OUTPUT > [SF3] SELECT > OutputSel
Назначение входной аудио Партии Исполнения на выход, устанавливаемый параметром OutputSel
(как выбрать см. ниже).
[PERFORM] > выбор Исполнения > [EDIT] ?[COMMON] > [F5] AUDIO IN > [SF1] OUTPUT > OutputSel
Отдельный выход Партий
Песни
Определяется параметром OutputSel (как выбрать см. ниже)
Стр. 235
[SONG]> выбор Песни> [MIXING] > [EDIT] > выбор Партии > [F2] OUTPUT > [SF3] SELECT > OutputSel
Назначение входной аудио Партии Песни на выход, устанавливаемый параметром OutputSel (как выбрать см. ниже).
[SONG] > выбор Песни > [MIXING] > [EDIT] > [COMMON] > [F5] AUDIO IN > [SF1] OUTPUT > OutputSel
Отдельный выход Партий
Паттерна
Определяется параметром OutputSel (как выбрать см. ниже)
Стр. 235
[PATTERN] > выбор Паттерна > [MIXING] > [EDIT] > выбор Партии > [F2] OUTPUT > [SF3] SELECT > OutputSel
Назначение входной аудио Партии Паттерна на выход, устанавливаемый параметром OutputSel (как выбрать см. ниже).
[PATTERN] > выбор Паттерна > [MIXING] > [EDIT] > [COMMON] > [F5] AUDIO IN > [SF1] OUTPUT > OutputSel
MUSIC PRODUCTION SYNTHESIZER
MOTIF ES
OUTPUT L/MONO
OUTPUT R
PHONES
Активный громкоговоритель (Левый)
Активный громкоговоритель (Правый)
Наушники
