Если ваша духовка поставляется с проводом электропитания
(Н05 V У-¥ 36 2,5 мм^) без вилки, подсоедините вилку
следующим образом:
Коричневый провод
—
I
(фаза);
Синий провод
— N (ноль);
Зеленый/Желтый провод — Е (земля)
^
Если ваша духовка поставляется без провода
электропитания, то подберите провод, руководствуясь
таблицей 1. При подсоединении проводок духовке
пользуйтесь таблицей 2.
В целях безопасности электрический провод должен
быть не более 2 м длиной.
^

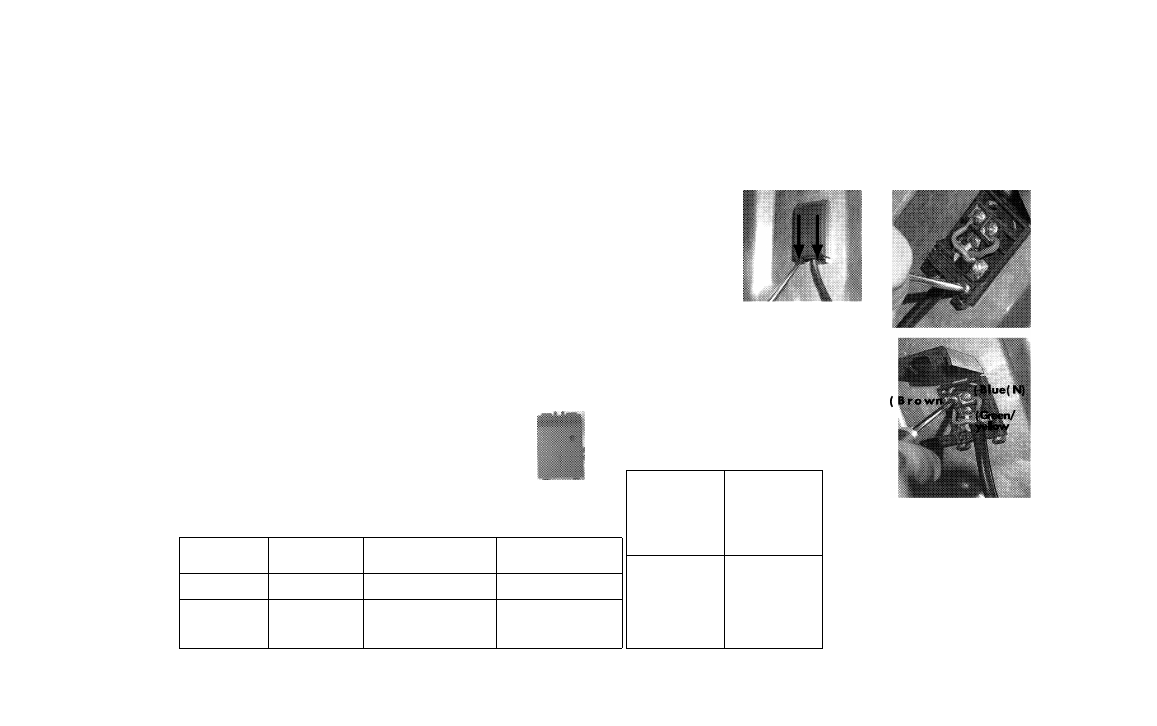

Снимите крышку распределительной коробки
^
Подсоедините электрический провод как показано на
монтажной схеме на задней крышке.
в** Закрепите электрический провод двумя винтами
и зажимом.
^
Установите на место крышку распределительной коробки.
Ваша духовка Расчитана на подключение к однофазной —
или трехфазной элетрической сети.
м' Электрический провод должен быть пропущен через
хомут.
м' Провод следует проложит в стороне от духовки,
в особенности подальше от вентиляционных отверсти , и
й он не должен попасть под корпус духовки,
когда вы будете устанавливать ее на место около стены.
О ©
Тип
электропитания
Одна фаза
Три фазы с нулем
Две фазы с нулем
Напряжение
220/230240 В
380/400/415 В
380/400/415 В
Тип
3x2,5мм^
5x2,5 мм^
4x2,5 мм^
электропровода
(макс, длина 2 м)
H05VV-F
H:5VV-F
H:5VV-F
Если необходимо заменить провод электропитания, выберите
провод подходящего типа и выполните следующие операции
Отсоедините плиту от электрической сети.
1. Снимите крышку распределительной коробки, отвинтив
удерживающие ее винты.
2. Снимите зажим.
3. Замените провод, соблюдая
следующие условия:
Коричневый провод
—
I
(фаза);
Синий провод
— N (ноль);
Зеленый/Желтый провод — Е (земля)
4. Закрепите провод зажимом.
5. Установите но место крышку
распределительной коробки.
j
2 Фаза
^L^LJ
Земля-
[©]
Одна фаза 220/230/240 В
1
3
1-
Фоза III
1
2
1-
Фаза II
FpJ
|_ Ноль-^ 5
1
1_!__|фаза 1
Земля
380/400/415 В
I
0 |_^аза II
!
н Ноль~^{~ 5
[
I—
!
—ГФаза I
Земля-
1®|
380/400/415
В
Таблица 1
3-а
Таблица 2
