2
Извлечение
и установка компонентов
В
этом разделе приведены подробные сведения по извлечению и установке компонентов данного компьютера.
Общий
вид системы

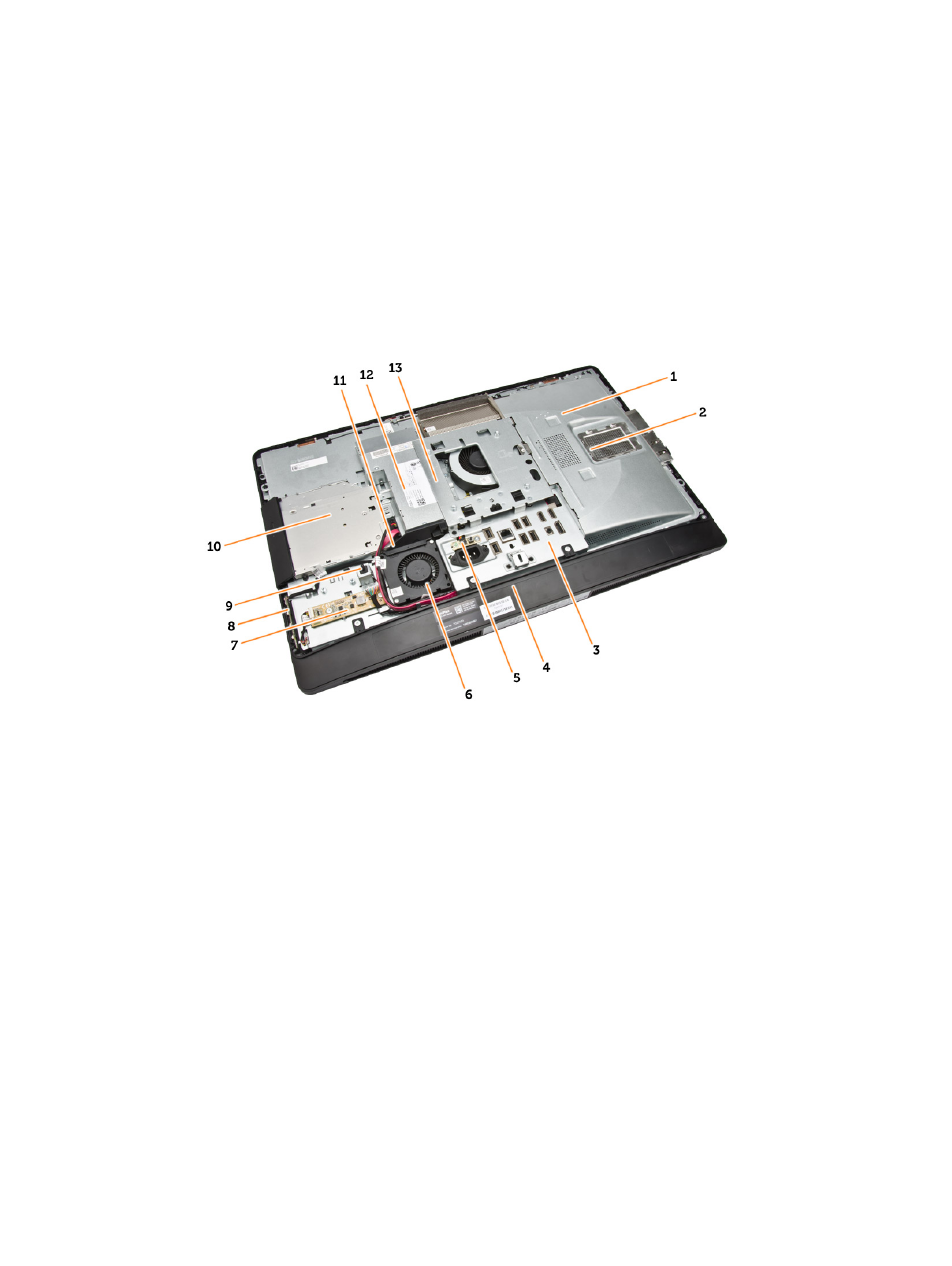

Рисунок
1. Вид изнутри 1
1.
защитная
крышка системной платы
2.
защитная
крышка модуля памяти
3.
защитная
крышка платы ввода-вывода
4.
крышка
динамика
5.
плата
диагностики блока питания
6.
вентилятор
блока питания
7.
плату
преобразователя
8.
плата
кнопочной панели управления питанием и экранным меню (OSD)
9.
датчик
вскрытия корпуса
10. оптический дисковод
11. кронштейн вентилятора блока питания
12. блок питания
13. крепление VESA
9
