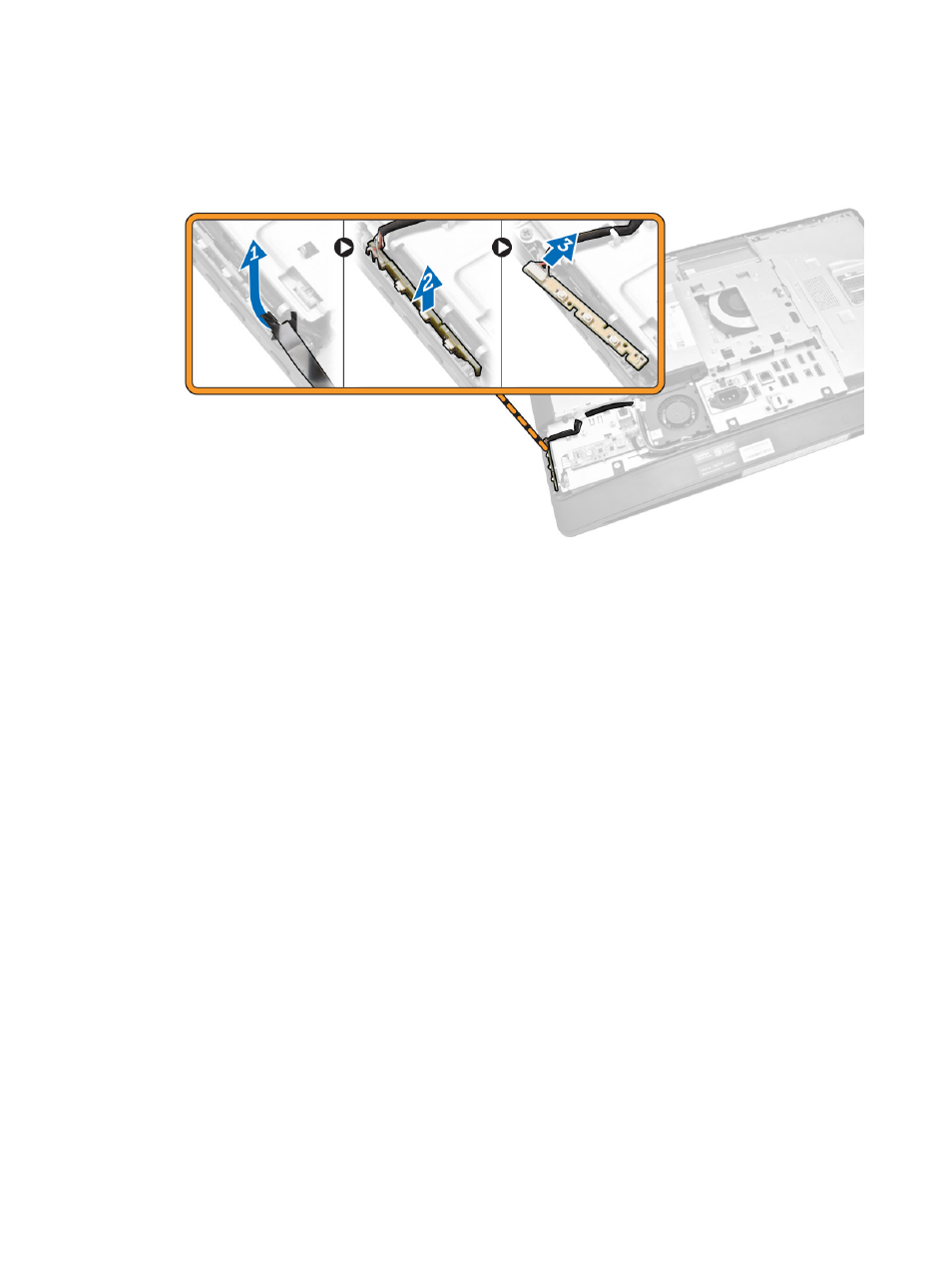

3. Выполните следующие действия, как показано на рисунке:
a. Отклейте ленту, которой зафиксирована плата кнопочной панели [1].
b. Приподнимите плату кнопочной панели [2].
c. Отсоедините кабель и снимите плату кнопочной панели [3].
Установка
платы кнопки питания и кнопок экранного
меню
1.
Вставьте
плату кнопочной панели в соответствующий слот и зафиксируйте ее при помощи ленты.
2. Подсоедините кабель к плате кнопки питания и кнопок экранного меню.
3. Установите:
a. заднюю крышку
b. стойку VESA
4. Выполните процедуры, приведенные в разделе После работы с внутренними компонентами компьютера.
Извлечение
экрана системной платы
1.
Выполните
процедуры, приведенные в разделе Подготовка к работе с внутренними компонентами
компьютера
.
2. Снимите:
a. стойку VESA
b. заднюю крышку
15
