Установка вентилятора блока питания, Установка, Вентилятора блока питания – Инструкция по эксплуатации Dell OptiPlex 9030 All In One (Mid 2014)
Страница 27
3. Выверните винт, которым кожух вентилятора крепится к корпусу компьютера. Снимите кронштейн
вентилятора
с компьютера.

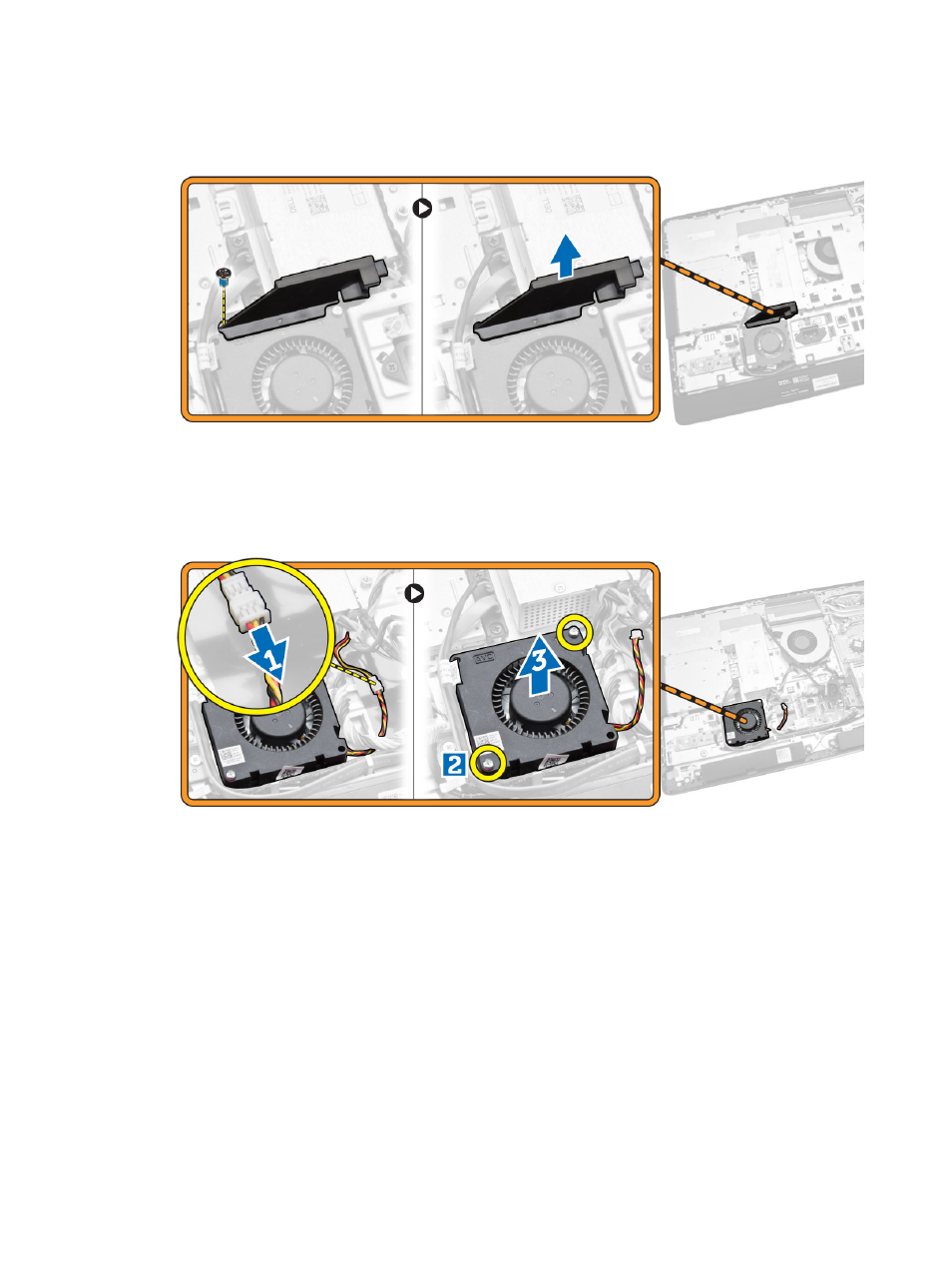

4. Выполните следующие действия, как показано на рисунке:
a. Отсоедините кабель вентилятора блока питания от разъема на системной плате [1].
b. Выкрутите винты крепления вентилятора блока питания к корпусу компьютера [2].
c. Снимите вентилятор блока питания [3].
Установка
вентилятора блока питания
1.
Установите
вентилятор блока питания на компьютер и затяните винты, чтобы прикрепить его к корпусу.
2. Выровняйте кожух вентилятора и установите его на компьютер.
3. Затяните винт, которым кожух вентилятора крепится к корпусу компьютера.
4. Установите:
a. экран системной платы
b. крепление VESA
c. заднюю крышку
d. стойку VESA
5. Выполните процедуры, приведенные в разделе После работы с внутренними компонентами компьютера.
27
