Страница 17

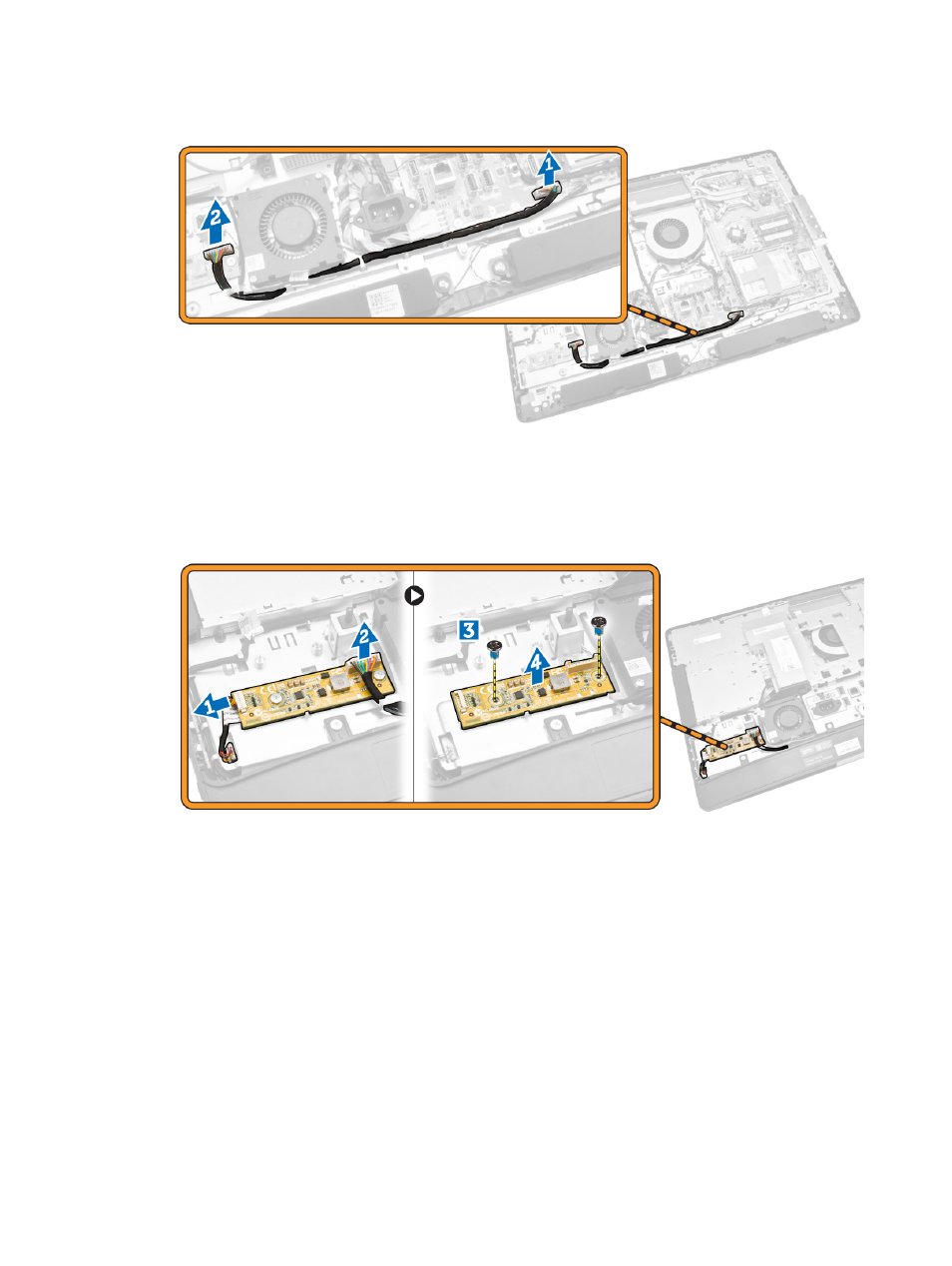

3. Отсоедините кабели от платы преобразователя.
4. Выполните следующие действия, как показано на рисунке:
a. Отсоедините кабель подсветки дисплея от разъема на плате преобразователя [1].
b. Отсоедините кабель преобразователя от разъема на плате [2].
c. Выверните винты крепления платы преобразователя к корпусу компьютера [3].
d. Снимите плату преобразователя с корпуса компьютера [4].
Установка
платы преобразователя
1.
Установите
плату преобразователя в соответствующее положение.
2. Затяните винты, чтобы прикрепить плату преобразователя к корпусу компьютера.
3. Подсоедините к плате кабель подсветки дисплея и кабель преобразователя.
4. Установите:
a. заднюю крышку
b. стойку VESA
5. Выполните процедуры, приведенные в разделе После работы с внутренними компонентами компьютера.
