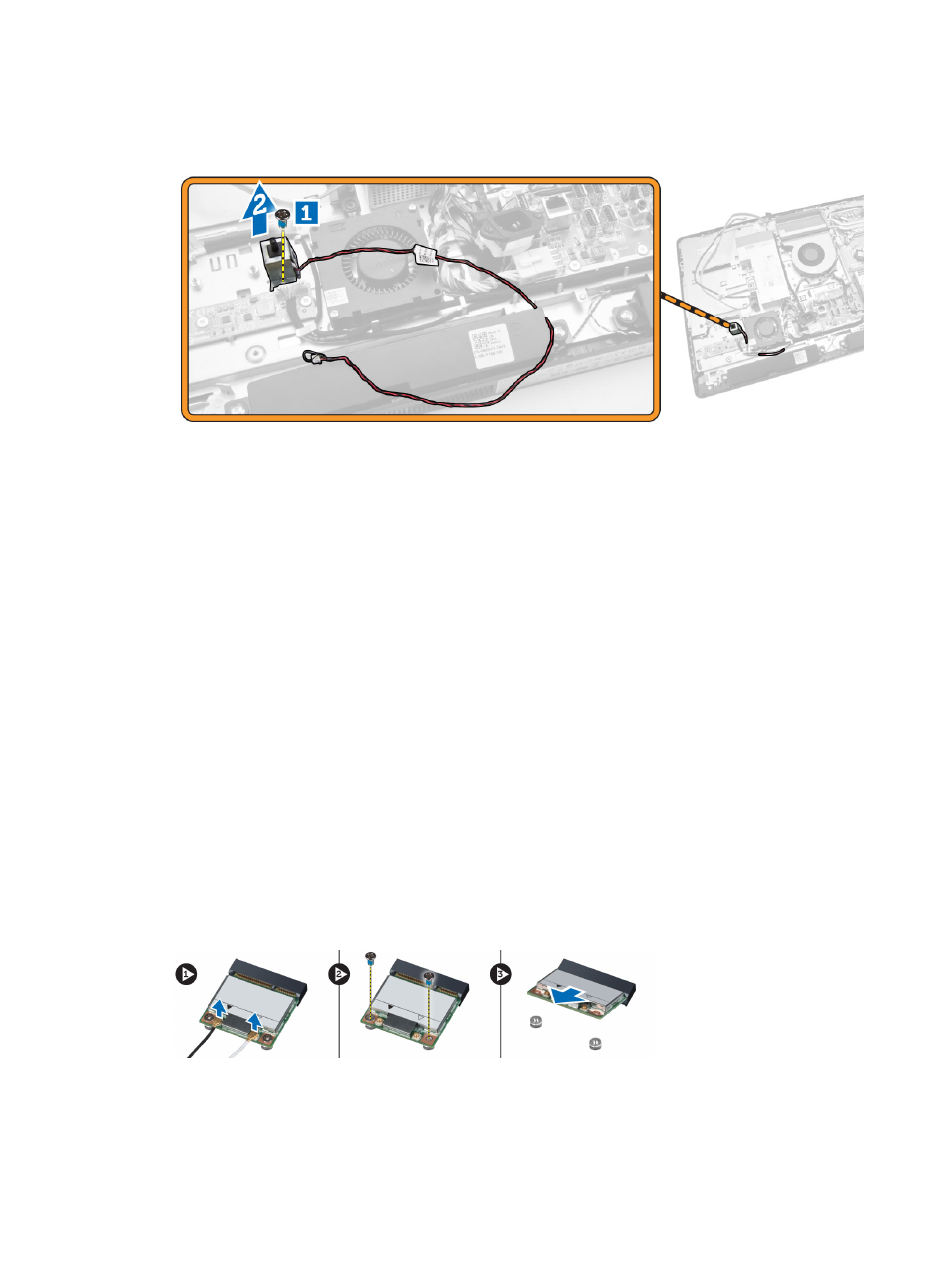

4. Выверните винты, которыми датчик вскрытия корпуса крепится к системной плате. Приподнимите датчик
вскрытия
корпуса и извлеките его из компьютера.
Установка
датчика вскрытия корпуса
1.
Установите
датчик вскрытия корпуса на компьютер и затяните винт, чтобы прикрепить его к корпусу.
2. Проложите кабель через направляющие на корпусе и подсоедините кабель датчика вскрытия корпуса к
разъему
на системной плате.
3. Установите:
a. экран системной платы
b. крепление VESA
c. заднюю крышку
d. стойку VESA
4. Выполните процедуры, приведенные в разделе После работы с внутренними компонентами компьютера.
Извлечение
платы беспроводной локальной сети (WLAN)
1.
Выполните
процедуры, приведенные в разделе Подготовка к работе с внутренними компонентами
компьютера
.
2. Снимите:
a. стойку VESA
b. заднюю крышку
c. крепление VESA
d. экран системной платы
3. Отсоедините кабели WLAN. Выверните винты, которыми плата WLAN крепится к системной плате.
Извлеките
плату WLAN из разъема.
23
