Установка вентилятора процессора, Снятие вентилятора блока питания, Установка – Инструкция по эксплуатации Dell OptiPlex 9030 All In One (Mid 2014)
Страница 26: Вентилятора процессора, Снятие, Вентилятора блока питания

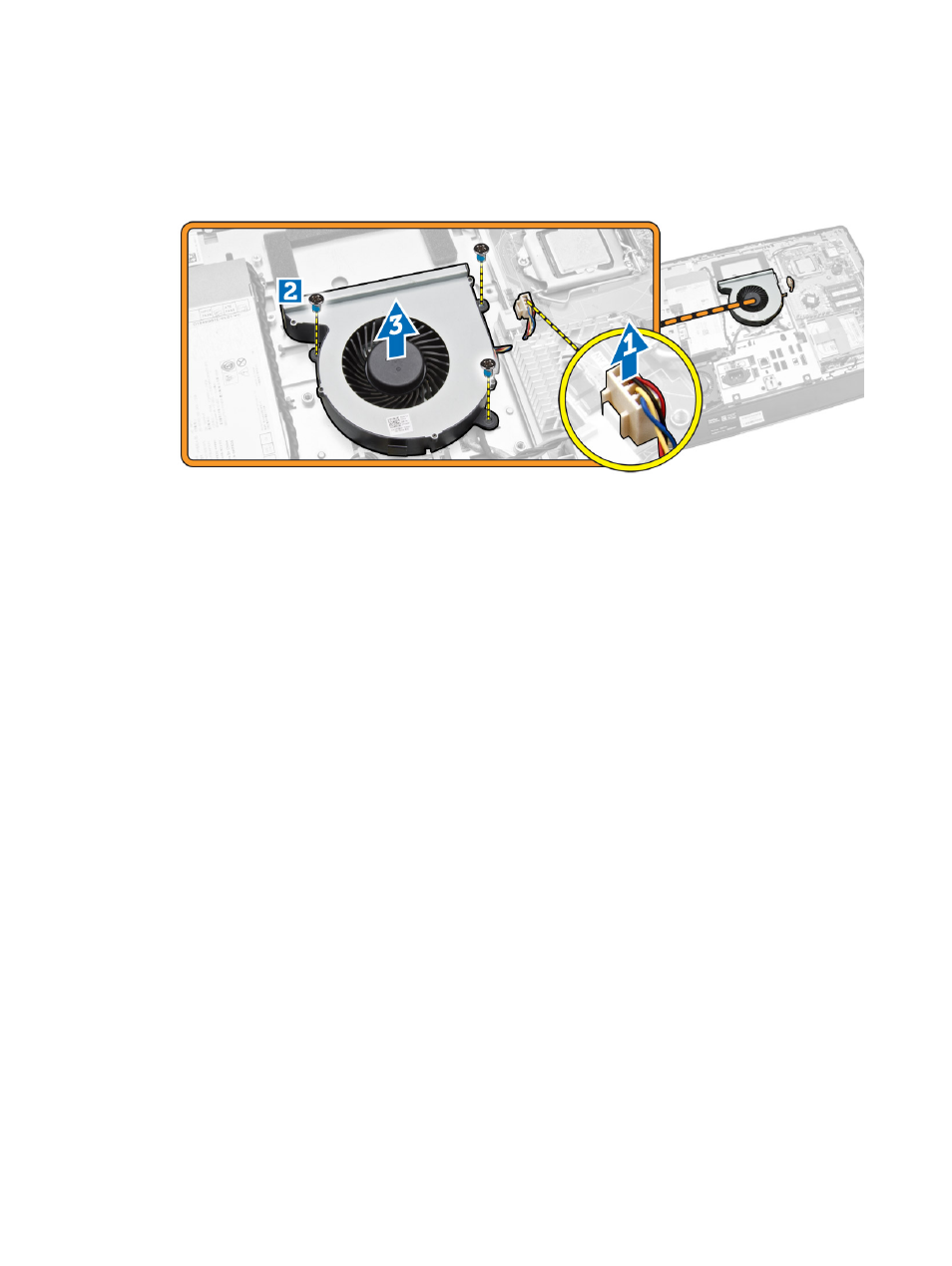

4. Выполните следующие действия, как показано на рисунке:
a. Отсоедините кабель вентилятора процессора от разъема на системной плате [1].
b. Выверните винты крепления вентилятора процессора к системной плате [2].
c. Снимите вентилятор процессора [3].
Установка
вентилятора процессора
1.
Установите
вентилятор процессора на компьютер и затяните винты, чтобы прикрепить вентилятор
процессора
к системной плате.
2. Подсоедините кабель вентилятора процессора к разъему на системной плате.
3. Подсоедините кабель блока питания к разъему на системной плате и вставьте кабель в хомуты.
4. Установите:
a. экран системной платы
b. крепление VESA
c. заднюю крышку
d. стойку VESA
5. Выполните процедуры, приведенные в разделе После работы с внутренними компонентами компьютера.
Снятие
вентилятора блока питания
1.
Выполните
процедуры, приведенные в разделе Подготовка к работе с внутренними компонентами
компьютера
.
2. Снимите:
a. стойку VESA
b. заднюю крышку
c. крепление VESA
d. экран системной платы
26
