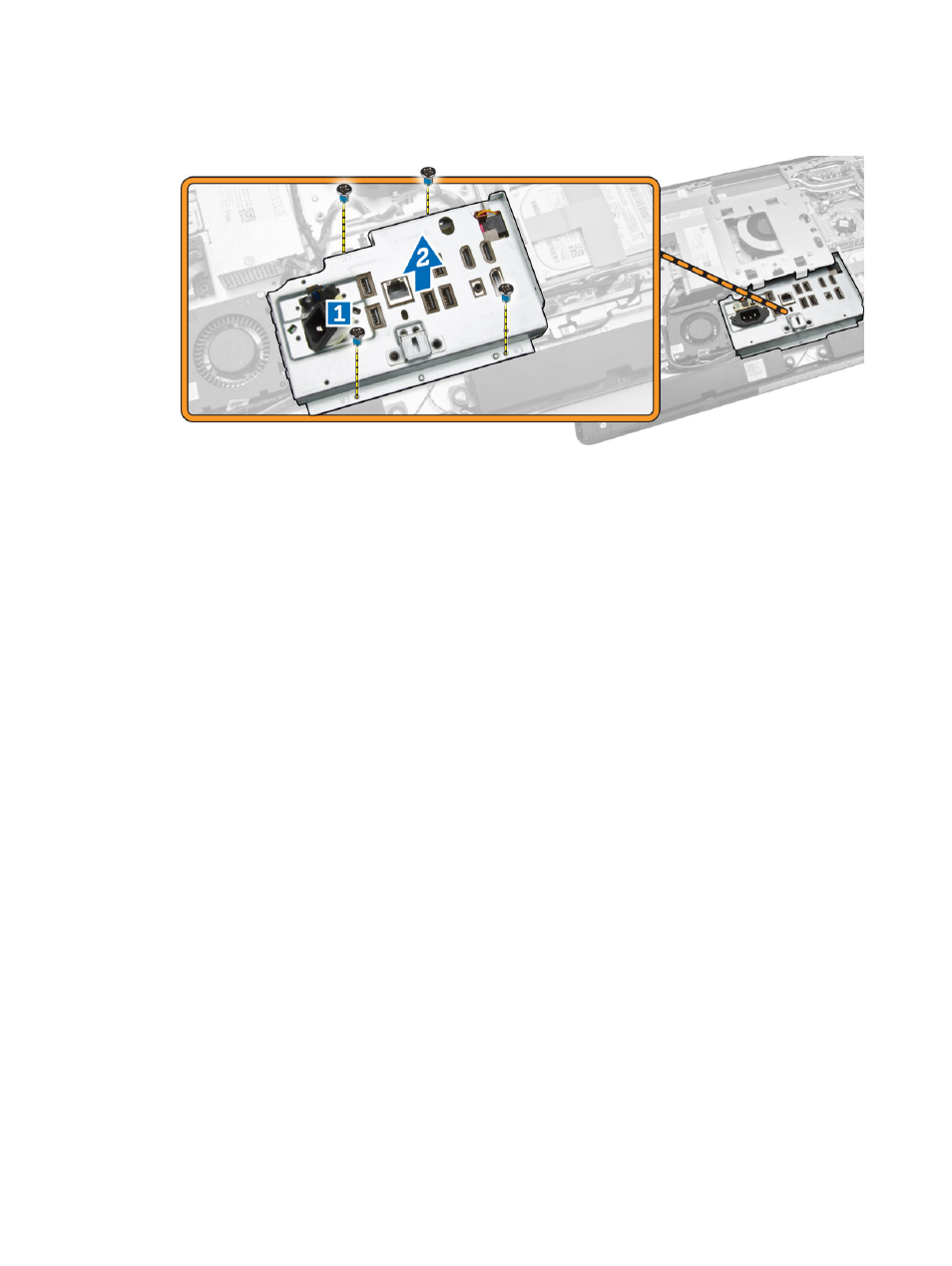

5. Выверните винты крепления защитной крышки платы ввода-вывода к корпусу. Высвободите разъем
питания
и прижмите его к гнезду. Приподнимите защитную крышку платы ввода-вывода и снимите ее.
Установка
экрана платы ввода-вывода
1.
Установите
экран панели ввода-вывода на компьютер.
2. Установите разъем питания и прикрепите его к гнезду. Затяните винты, которыми экран панели ввода-
вывода
крепится к корпусу компьютера.
3. Закрепите разъем питания на защитной крышке платы ввода-вывода при помощи винтов.
4. Закрепите плату кнопки питания на защитной крышке платы ввода-вывода при помощи винтов.
5. Установите панель ввода-вывода в компьютер.
6. Установите:
a. вентилятор блока питания
b. экран системной платы
c. крепление VESA
d. заднюю крышку
e. крышка динамика
f. стойку VESA
7. Выполните процедуры, приведенные в разделе После работы с внутренними компонентами компьютера.
Извлечение
блока питания
1.
Выполните
процедуры, приведенные в разделе Подготовка к работе с внутренними компонентами
компьютера
.
2. Снимите:
a. стойку VESA
b. заднюю крышку
c. крепление VESA
d. экран системной платы
e. экран платы ввода-вывода
f. вентилятор блока питания
