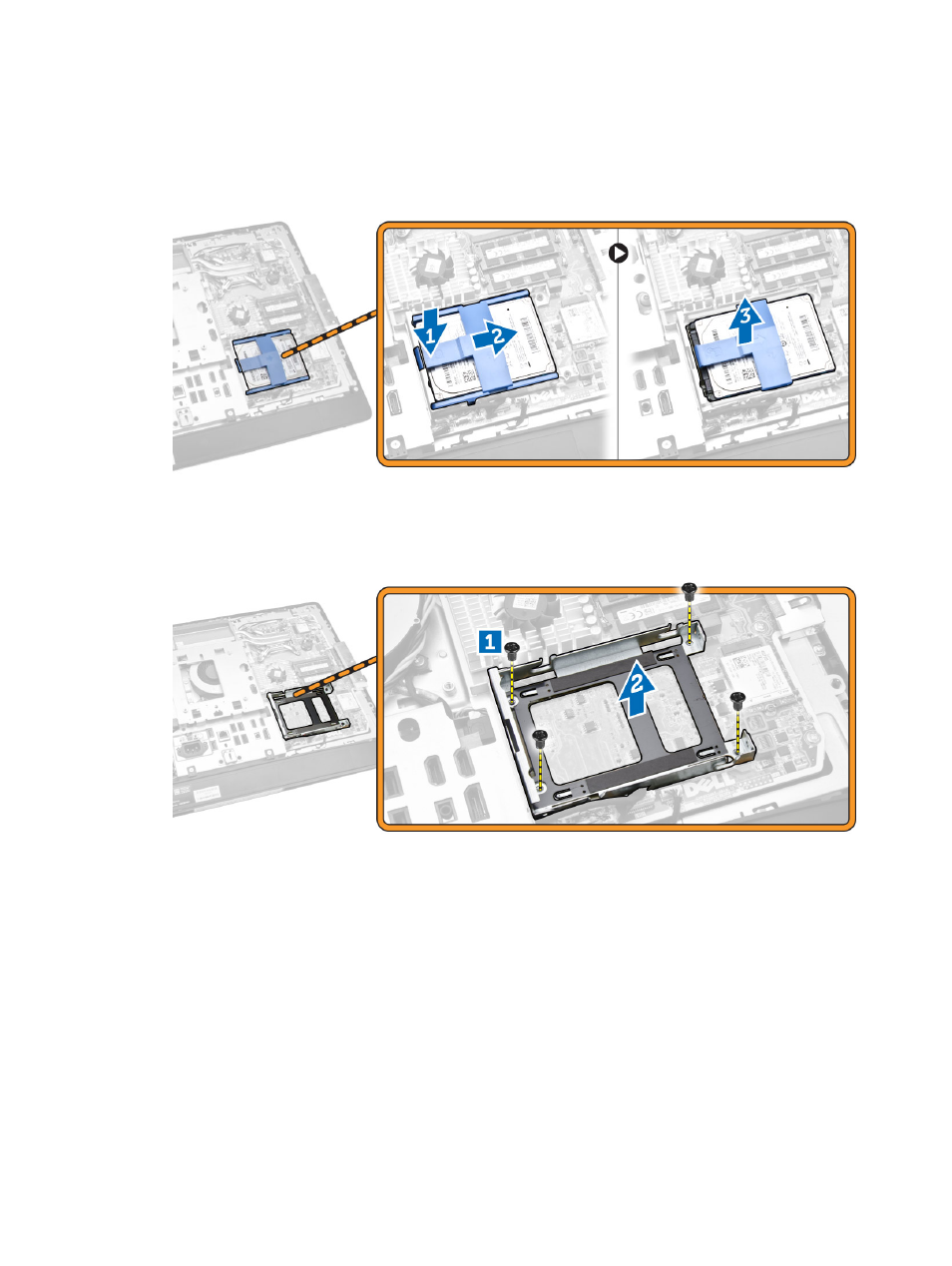

4. Выполните следующие действия, как показано на рисунке:
a. Надавите на защелку кронштейна жесткого диска [1].
b. Сдвиньте кронштейн с жестким диском, чтобы высвободить его из отсека [2].
c. Снимите кронштейн с жестким диском [3].
5. Выполните следующие действия, как показано на рисунке:
a. Выверните винты крепления отсека для жесткого диска к корпусу компьютера [1].
b. Снимите отсек для жесткого диска [2].
Установка
жесткого диска
1.
Если
используется жесткий диск 3,5 дюйма, задвиньте жесткий диск в скобу жесткого диска.
2. Если используется жесткий диск 2,5 дюйма, затяните винты, которыми контейнер жесткого диска
крепится
к жесткому диску. Задвиньте жесткий диск в скобу жесткого диска.
3. Установите отсек для жесткого диска и совместите крепежные отверстия.
4. Заверните винты крепления отсека для жесткого диска.
5. Вставьте кронштейн жесткого диска в отсек.
6. Подсоедините кабели к жесткому диску. Заведите кабели в пазы на скобе жесткого диска.
