Извлечение
батарейки типа «таблетка»
1.
Выполните
процедуры, приведенные в разделе Подготовка к работе с внутренними компонентами
компьютера
.
2. Снимите:
a. стойку VESA
b. заднюю крышку
c. экран системной платы

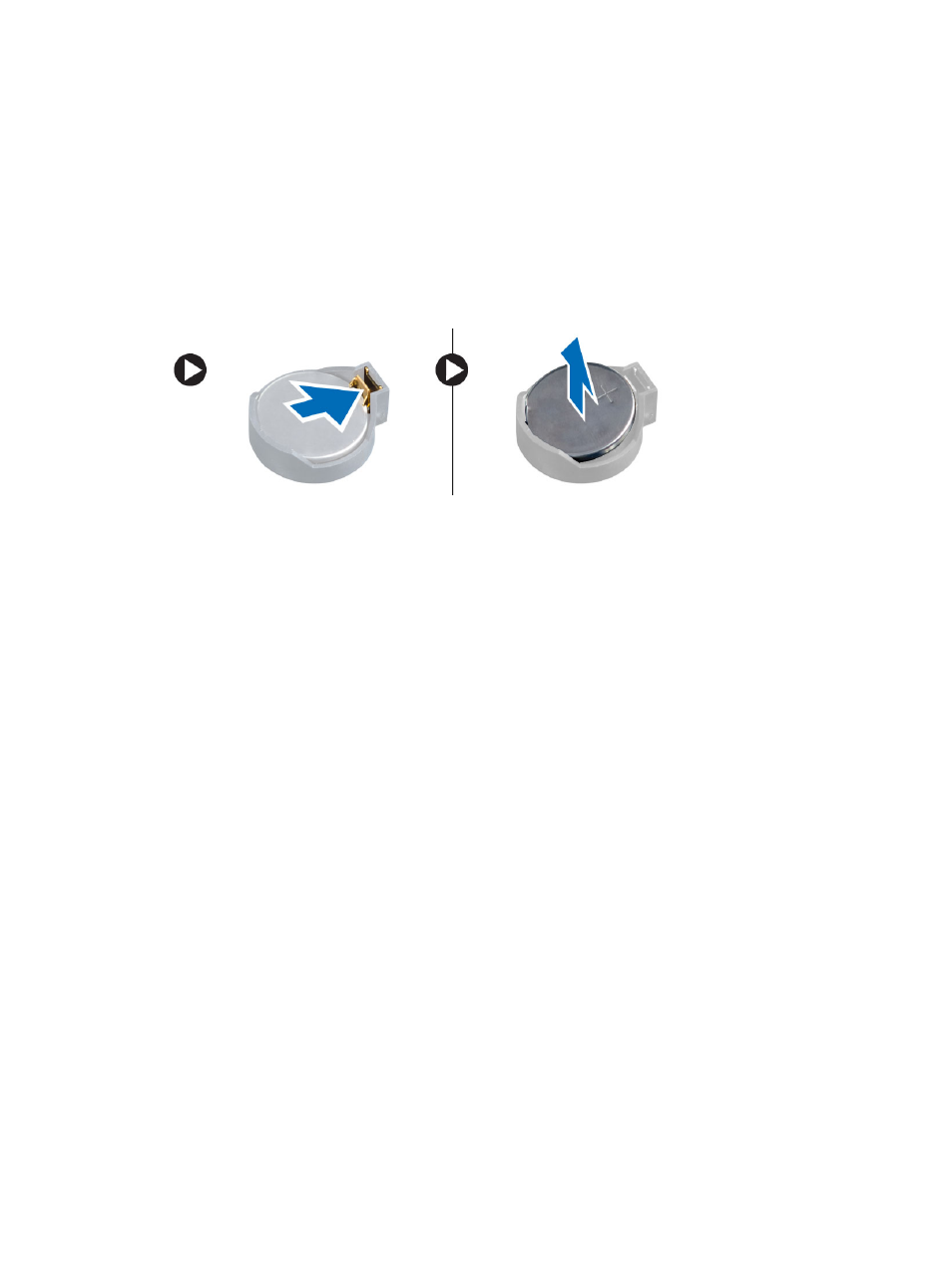

3. Отведите фиксатор от батареи. Батарея выскочит из гнезда; извлеките ее из компьютера.
Установка
батарейки типа «таблетка»
1.
Вставьте
батарею типа «таблетка» в соответствующее гнездо на системной плате.
2. Нажмите на батарейку типа «таблетка», чтобы сработала защелка, удерживающая ее на месте.
3. Установите:
a. экран системной платы
b. нижнюю крышку
c. стойку VESA
4. Выполните процедуры, приведенные в разделе После работы с внутренними компонентами компьютера.
Извлечение
оптического дисковода
1.
Выполните
процедуры, приведенные в разделе Подготовка к работе с внутренними компонентами
компьютера
.
2. Снимите:
a. стойку VESA
b. заднюю крышку
18
