Страница 28: Снятие экрана платы ввода - вывода
Advertising
Снятие
экрана платы ввода-вывода
1.
Выполните
процедуры, приведенные в разделе Подготовка к работе с внутренними компонентами
компьютера
.
2. Снимите:
a. стойку VESA
b. заднюю крышку
c. крепление VESA
d. вентилятор блока питания
e. экран системной платы
f. крышка динамика

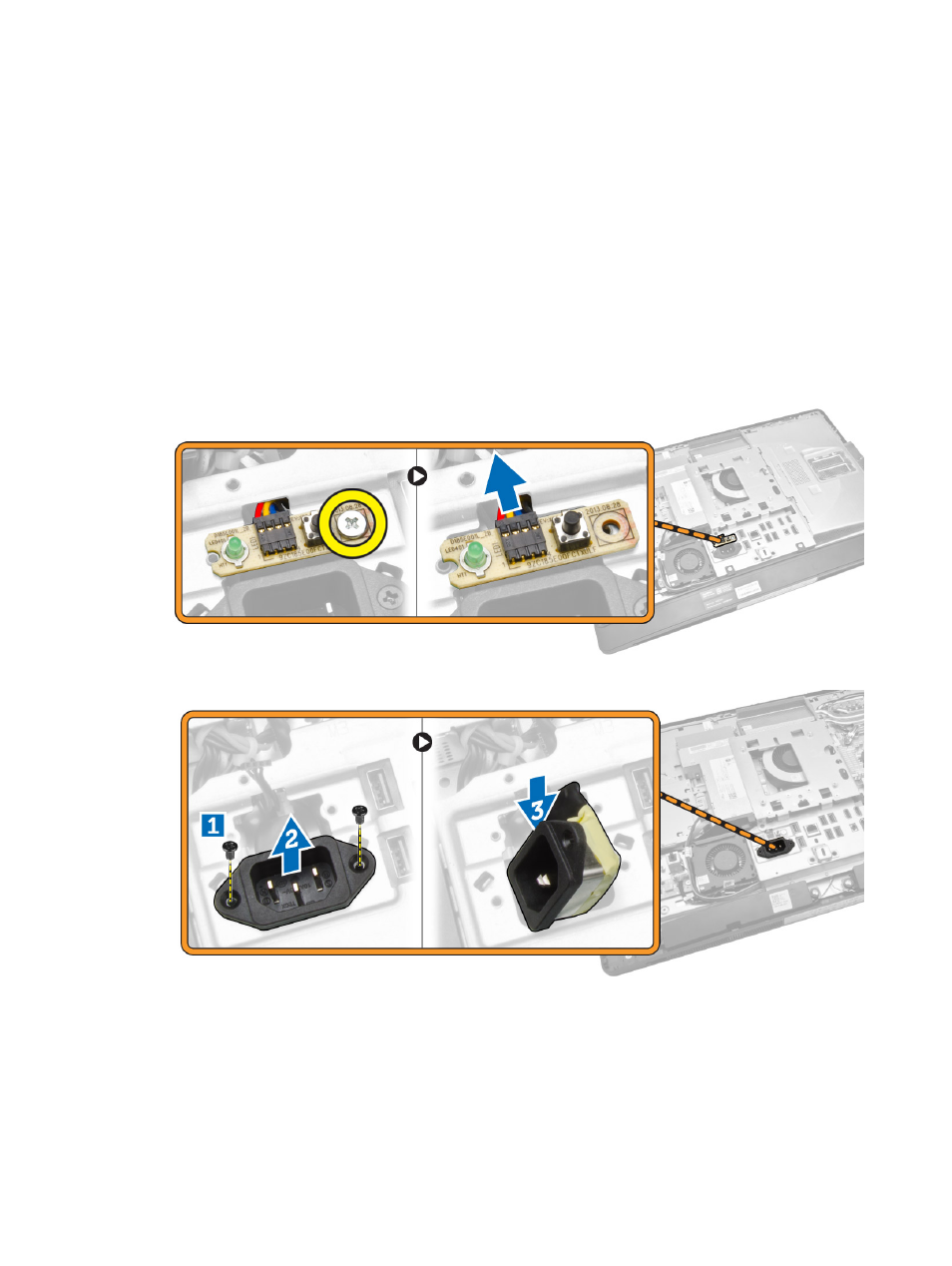

3. Выверните винты крепления платы кнопки питания к защитной крышке платы ввода-вывода.
Отсоедините
кабель от платы кнопки питания и снимите плату.
4. Выверните винты крепления разъема питания к экрану платы ввода-вывода.
28
