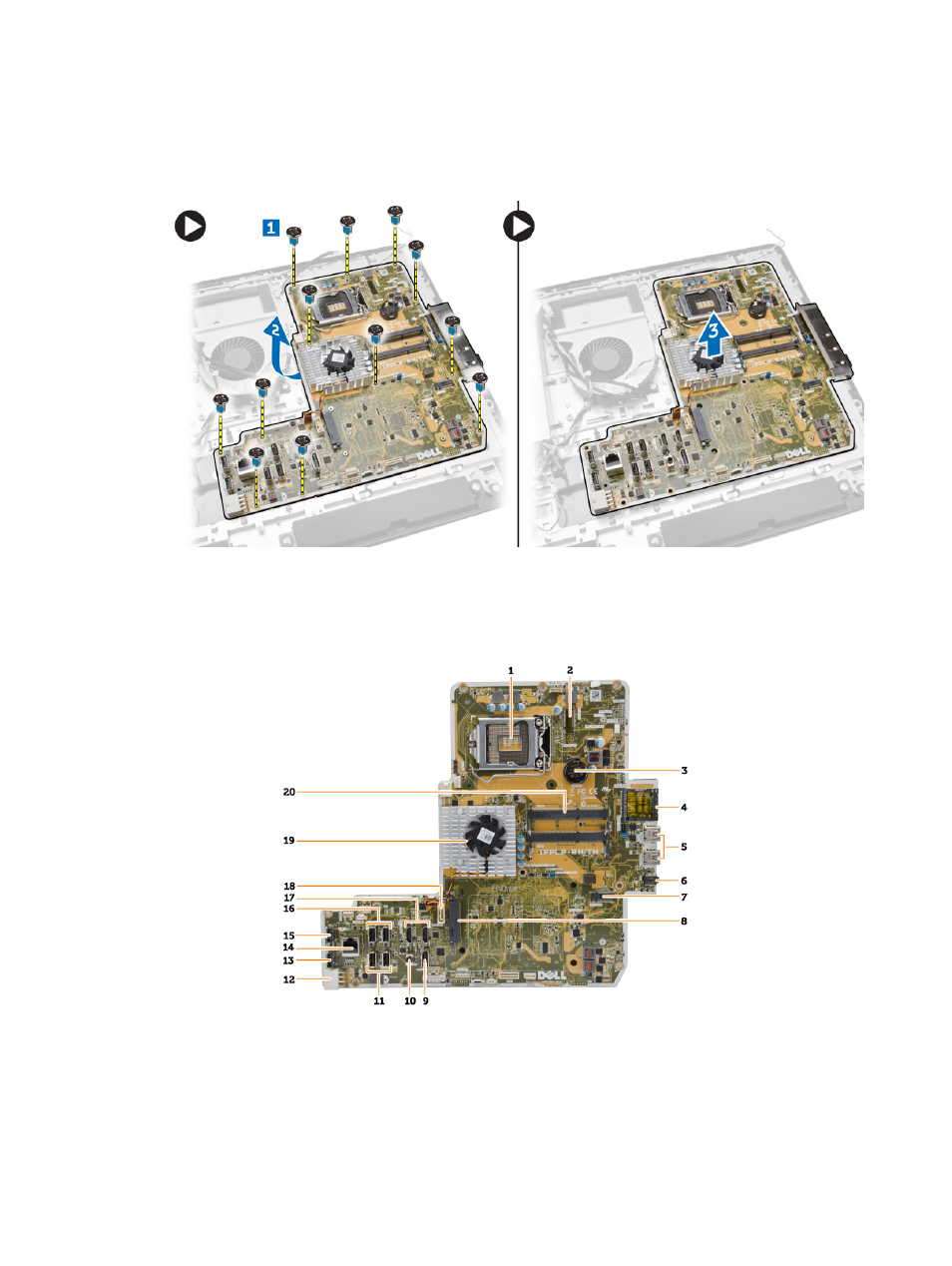

4. Выполните следующие действия, как показано на рисунке.
a. Выверните винты крепления системной платы к корпусу компьютера [1].
b. Сдвиньте системную плату, чтобы высвободить ее [2].
c. Снимите системную плату с корпуса компьютера [3].
5. Приподнимите системную плату и извлеките из корпуса компьютера.
Компоновка
системной платы
На
изображении ниже приведена компоновка системной платы компьютера.
1.
гнездо
процессора
2.
разъем
WLAN
3.
батарея
типа «таблетка»
35
