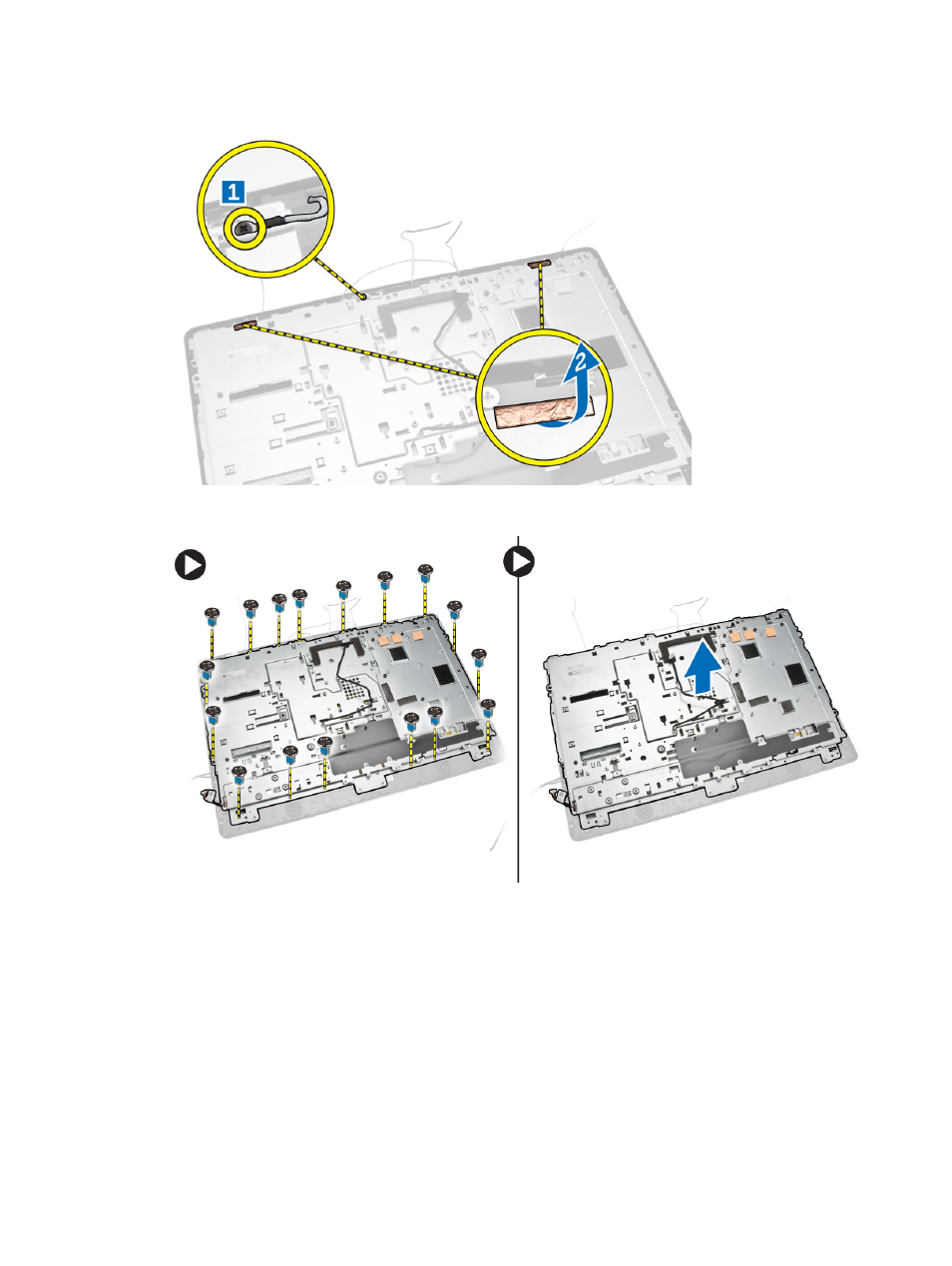

5. Выверните винт крепления кабеля WEB GND. Удалите ленту с обеих сторон панели дисплея.
6. Выверните винты, которыми основание панели крепится к корпусу. Снимите основание с лицевой панели
дисплея
.
Установка
панели дисплея
1.
Затяните
винты, чтобы прикрепить скобу дисплея к панели дисплея.
2. Установите панель дисплея на корпус компьютера.
3. Зафиксируйте винтом кабель WEB GND.
4. Закрепите ленту с обеих сторон панели дисплея.
5. Проложите все кабели через направляющие на панели дисплея.
6. Закрепите защелки на корпусе компьютера при помощи винтов.
39
