Установка
платы WLAN
1.
Выровняйте
плату WLAN и установите ее в разъем.
2. Затяните винты, чтобы прикрепить плату WLAN к системной плате.
3. Подсоедините кабели WLAN.
4. Установите:
a. экран системной платы
b. крепление VESA
c. заднюю крышку
d. стойку VESA
5. Выполните процедуры, приведенные в разделе После работы с внутренними компонентами компьютера.
Извлечение
радиатора в сборе
1.
Выполните
процедуры, приведенные в разделе Подготовка к работе с внутренними компонентами
компьютера
.
2. Снимите:
a. стойку VESA
b. заднюю крышку
c. крепление VESA
d. экран системной платы

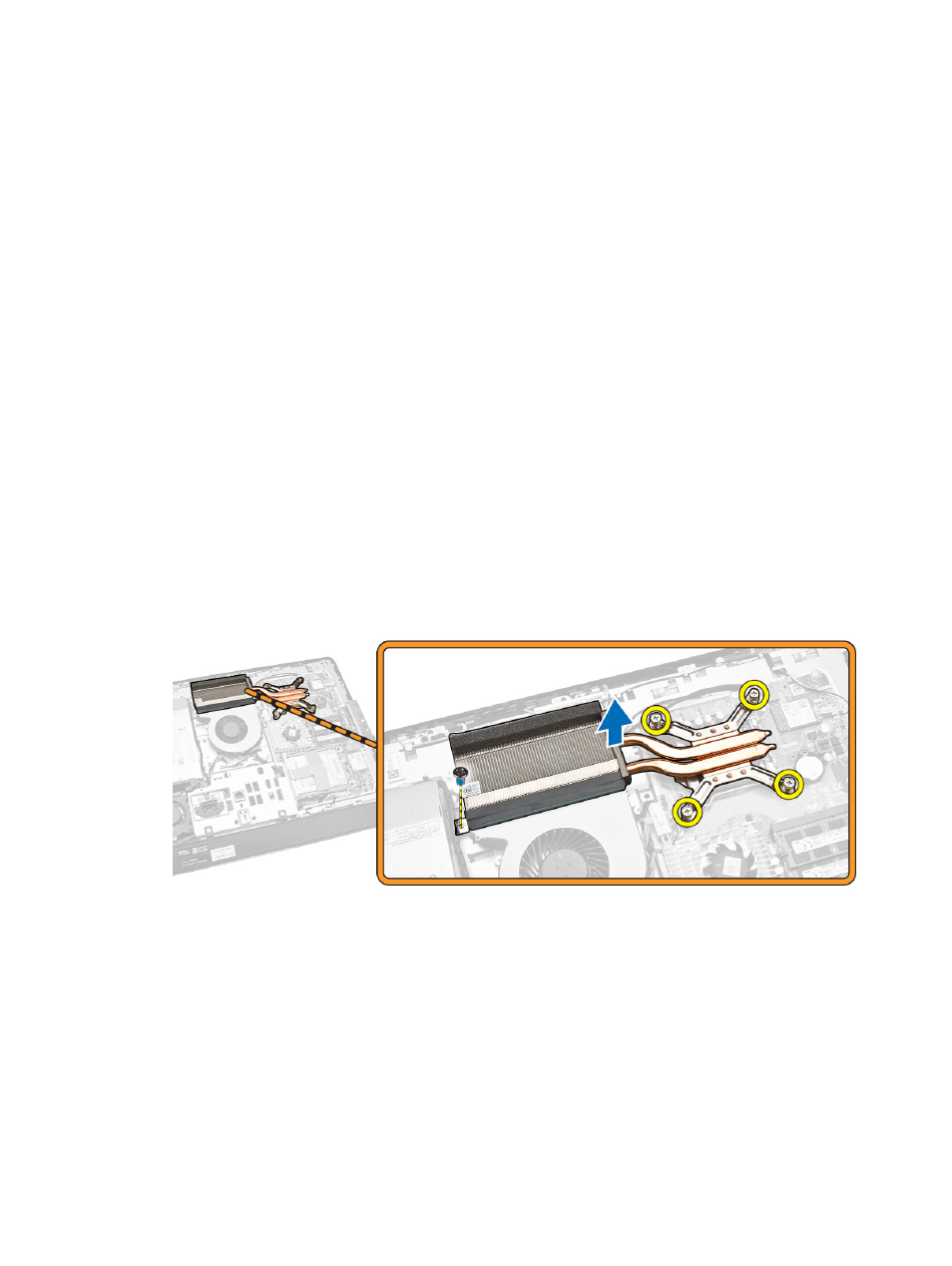

3. Выверните винты крепления радиатора к корпусу компьютера. Приподнимите блок радиатора и снимите
его
.
Установка
радиатора в сборе
1.
Установите
блок радиатора и совместите крепежные отверстия.
2. Зафиксируйте блок радиатора в корпусе при помощи винтов.
24
